在電子設備的運行中,晶振如同精準的節拍器,為各類電路提供穩定的時鐘信號,確保設備有條不紊地工作.而晶振抖動作為衡量晶振性能的關鍵指標,正日益受到工程師們的高度關注.?晶振抖動,簡單來說,是指晶振輸出信號在理想周期或頻率附近的短期波動.這種看似微小的波動,卻可能對電子設備的性能產生深遠影響.以通信系統為例,在5G甚至未來6G通信中,數據傳輸速率極高,對時鐘信號的穩定性要求近乎苛刻.晶振抖動一旦超出允許范圍,時鐘信號的邊緣位置就會發生偏移,導致數據采樣點偏離理想位置,極有可能在數據傳輸過程中,使數據在錯誤的時刻被采樣,進而造成數據傳輸錯誤,數據包的丟失或出錯概率大增,嚴重影響通信質量和數據傳輸效率.在高速串行接口,如PCIe,SerDes等中,低抖動的晶振對于提升眼圖質量,降低誤碼率起著決定性作用,直接關系到數據能否準確,快速地傳輸.?在信號處理領域,晶振抖動同樣不容小覷.在音頻處理設備中,若晶振抖動過大,會引起信號相位的不穩定,導致音頻信號頻譜的擴展和不規則變化,使得音頻信號質量下降,出現噪聲增加,聲音失真等問題,極大地影響用戶的聽覺體驗,在圖像處理系統里,這會讓圖像出現模糊,重影等瑕疵,降低圖像的清晰度和準確性,無法滿足人們對高清畫質的追求.?對于那些對時序要求極為嚴格的系統,如實時控制系統,高精度應用晶振測量系統,晶振抖動更是關乎系統能否正常運行的關鍵因素.在工業自動化生產線的實時控制系統中,各個設備的協同工作依賴于精確的時鐘同步,如果晶振抖動破壞了系統的時序性能,設備之間的協同就會出現混亂,可能導致生產停滯,產品質量下降,給企業帶來巨大的經濟損失,在高精度測量系統中,如衛星導航定位系統,晶振抖動會使測量結果產生偏差,無法實現精準定位和導航,影響相關應用的可靠性和安全性.?

精選優質晶體材料?

晶體材料作為晶振的核心組成部分,對晶振抖動起著決定性作用.Cardinal晶振深刻認識到這一點,在材料選擇上設定了極為嚴格的標準.?石英晶體憑借其卓越的壓電效應,高度的機械和化學穩定性,以及極小的摩擦損失,成為晶振制造的理想材料.Cardinal晶振在全球范圍內廣泛篩選優質石英礦石,對礦石的純度,晶格結構完整性等關鍵指標進行嚴格把控,確保原材料的高品質.例如,從巴西,馬達加斯加等地采購的石英礦石,在經過多重檢測后,只有達到極高純度標準,雜質含量極低的礦石才會被選用,以保障晶體的電性能穩定,為低抖動晶振的制造奠定堅實基礎.?除了天然石英,Cardinal晶振還密切關注材料科學的前沿動態,積極探索新型晶體材料.如硅酸鋰等新型材料,其獨特的物理特性有可能為晶振性能帶來新的突破,Cardinal晶振通過與科研機構合作開展深入研究,評估這些材料在晶振制造中的可行性和優勢,致力于將最先進的材料應用于產品中,不斷提升晶振的抗抖動性能.?

精湛制造工藝的把控?

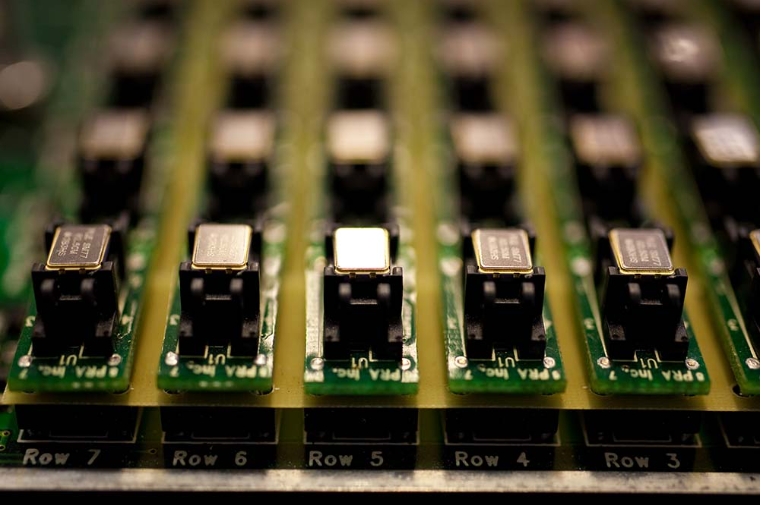

制造工藝是影響晶振抖動的另一個關鍵因素,Cardinal晶振在制造過程中運用了一系列先進技術,并實施了嚴格的質量控制.?在晶體生長環節,Cardinal晶振采用切向切割法,徑向切割法等先進技術,根據不同的產品需求,精準控制晶體的生長方向,尺寸和質量.對于要求高精度,低抖動晶振,采用切向切割法生長大尺寸,高質量的單晶,以確保晶體內部結構的均勻性和穩定性,有效降低因晶體結構缺陷導致的抖動,而對于一些對頻率有特殊要求的小型晶振,則采用徑向切割法生產小尺寸,高頻率的晶振,滿足不同應用場景的需求.?晶體切割與拋光工藝同樣至關重要.Cardinal晶振引進先進的激光切割和精密機械切割設備,這些設備能夠實現亞微米級別的切割精度,確保切割面的平整度和垂直度達到極高標準,有效減少因切割誤差產生的應力集中,進而降低晶振抖動.在拋光環節,通過優化拋光工藝參數,使晶體表面粗糙度達到納米級,進一步提升晶體的性能和穩定性.?在頻率設計與調整方面,Cardinal晶振結合理論計算和大量的實驗驗證,精確設計晶振的諧振頻率,溫度系數,老化系數等參數.同時,采用激光微調,電子微調等先進技術,對晶振頻率進行精細調整,確保晶振在不同的工作環境下都能輸出穩定且準確的頻率信號,將抖動控制在極小的范圍內.?Cardinal晶振還構建了一套全面且嚴格的質量控制體系.從原材料入廠檢驗,到生產過程中的多道工序檢測,再到成品的全性能測試,每一個環節都有嚴格的質量標準和檢測流程.在原材料檢驗階段,對石英晶體的純度,物理特性等進行全面檢測,在生產過程中,運用高精度的檢測設備對晶體的切割尺寸,鍍膜厚度,電極質量等關鍵參數進行實時監測和反饋調整,成品測試環節,模擬晶振在各種極端環境下的工作狀態,如高溫,低溫,高濕度,強電磁干擾等,確保產品在復雜環境下依然能保持低抖動,高性能.

電磁干擾的屏蔽與防護?

在現代電子設備密集的復雜電磁環境中,電磁干擾已成為影響晶振抖動的重要因素之一.當晶振周圍存在強電磁干擾源時,如大功率無線通信設備,高頻開關電源等,電磁干擾信號可能會通過空間輻射或電路傳導的方式耦合到晶振電路中,干擾晶振的正常振蕩,導致晶振的頻率發生波動,進而產生抖動.在一些無線通信設備內部,多種射頻信號共存,若晶振電路的電磁屏蔽設計不完善,晶振很容易受到其他射頻信號的干擾,使時鐘信號出現不穩定,影響通信信號的調制和解調,導致通信質量下降.?Cardinal晶振在電磁屏蔽方面采用了一系列先進的技術手段.首先,在硬件設計上,Cardinal晶振為晶振配備了高性能的金屬屏蔽罩.這種屏蔽罩采用高導電率的金屬材料制成,如銅或鋁,能夠有效地阻擋外部電磁干擾信號的侵入.屏蔽罩將晶振完全包裹起來,形成一個封閉的電磁屏蔽空間,使干擾信號在屏蔽罩表面產生感應電流,通過接地將感應電流引入大地,從而大大削弱了干擾信號對晶振的影響.在某款智能手機的電路設計中,對晶振采用金屬屏蔽罩后,晶振受到的外部電磁干擾降低了70%以上,有效提升了手機內部時鐘信號的穩定性,保障了手機各項功能的正常運行.?Cardinal晶振還通過優化電路布局來減少電磁干擾.在電路板設計過程中,Cardinal晶振將晶振放置在遠離其他強干擾源的位置,如遠離射頻電路,功率放大器等.同時,合理規劃晶振的布線,縮短晶振信號線的長度,減少信號傳輸過程中受到的電磁干擾.此外,在晶振電路周圍設置接地平面,形成電磁屏蔽層,進一步降低電磁干擾對晶振的影響.在某款高端筆記本電腦的主板設計中,通過這些電路布局優化措施,成功解決了因電磁干擾導致的晶振抖動問題,提高了電腦系統的穩定性和可靠性.

Cardinal晶振抖動高性能設計案例解析?

在5G通信基站建設的浪潮中,對晶振的性能要求達到了前所未有的高度.某知名通信設備制造商在其5G基站的設計中,選用了Cardinal的高精度,低抖動晶振.?該基站所處的電磁環境極為復雜,周圍存在大量的射頻信號干擾,同時,基站內部發熱量大,溫度變化范圍廣.在這樣嚴峻的條件下,Cardinal晶振憑借其先進的電磁屏蔽技術和高效的散熱設計,成功應對了挑戰.其金屬屏蔽罩有效阻擋了外部電磁干擾,優化的電路布局進一步減少了內部電磁干擾的影響.先進的溫度補償技術使得晶振在-40℃至85℃的寬溫度范圍內,頻率偏差始終控制在極小的范圍內,確保了基站時鐘信號的穩定性.?在實際運行中,該5G基站的數據傳輸速率穩定,誤碼率極低,相比之前使用的其他品牌晶振,數據傳輸的準確性提高了20%,有效保障了5G網絡的高速,穩定通信,為用戶帶來了流暢的通信體驗.?

汽車自動駕駛系統是一個對安全性和可靠性要求極高的復雜系統,晶振作為系統的關鍵時鐘源,其性能直接關系到自動駕駛的安全性.某汽車制造企業在其最新的自動駕駛汽車研發中,采用了Cardinal晶振.?汽車在行駛過程中,晶振要承受劇烈的震動,溫度的快速變化以及復雜的電磁環境.Cardinal晶振通過特殊的封裝設計,增強了其抗震動能力,確保在車輛行駛過程中內部晶體結構的穩定.在溫度補償方面,其精準的溫補技術能夠快速響應溫度變化,維持晶振頻率的穩定.出色的電磁屏蔽性能有效抵御了汽車內部各種電子設備產生的電磁干擾.?在實際道路測試中,搭載Cardinal晶振的自動駕駛汽車,其傳感器數據采集和處理的準確性大幅提高,自動駕駛系統的決策更加精準,避障,跟車等功能的響應速度和準確性得到了顯著提升,為汽車自動駕駛的安全性提供了有力保障.

Cardinal晶振抖動高性能設計中不可忽視的關鍵要素

CPPC7L-B6-24.576TS	FIPO CPP	XO (Standard)	24.576 MHz	CMOS	3.3V	±100ppm	0°C ~ 70°C
CPPC7L-A7BR-200.0TS	FIPO CPP	XO (Standard)	200 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7B6-75.0TS	FIPO CPP	XO (Standard)	75 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7-A7BR-162.0TS	FIPO CPP	XO (Standard)	162 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-33.333TS	FIPO CPP	XO (Standard)	33.333 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-BP-12.096TS	FIPO CPP	XO (Standard)	12.096 MHz	CMOS	5V	±50ppm	0°C ~ 70°C
CPPC7L-B6-30.0TS	FIPO CPP	XO (Standard)	30 MHz	CMOS	3.3V	±100ppm	0°C ~ 70°C
CPPC7L-A7B6-8.0PD	FIPO CPP	XO (Standard)	8 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-25.1658TS	FIPO CPP	XO (Standard)	25.1658 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-40.0000TS	FIPO CPP	XO (Standard)	40 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7L-B6-33.1776PD	FIPO CPP	XO (Standard)	33.1776 MHz	CMOS	3.3V	±100ppm	0°C ~ 70°C
CPPC7-A7BR-166.0TS	FIPO CPP	XO (Standard)	166 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7-BP-2.5TS	FIPO CPP	XO (Standard)	2.5 MHz	CMOS	5V	±50ppm	0°C ~ 70°C
CPPC7LZ-A7B6-81.1TS	FIPO CPP	XO (Standard)	81.1 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7L-A7BP-1.0TS	FIPO CPP	XO (Standard)	1 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7L-A7BP-41.6666TS	FIPO CPP	XO (Standard)	41.6666 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7L-B6-36.864TS	FIPO CPP	XO (Standard)	36.864 MHz	CMOS	3.3V	±100ppm	0°C ~ 70°C
CPPC7-A5B6-66.0TS	FIPO CPP	XO (Standard)	66 MHz	CMOS	5V	±100ppm	-20°C ~ 70°C
CPPC7-A7BP-24.0TS	FIPO CPP	XO (Standard)	24 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC5L-A7BP-25.0TS	FIPO CPP	XO (Standard)	25 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC5LZ-A7BP-33.0PD	FIPO CPP	XO (Standard)	33 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC5-A7BP-27.12TS	FIPO CPP	XO (Standard)	27.12 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC5L-A7BR-100.0TS	FIPO CPP	XO (Standard)	100 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC5-A7BP-40.68TS	FIPO CPP	XO (Standard)	40.68 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC7-A5B6-32.0TS	FIPO CPP	XO (Standard)	32 MHz	CMOS	5V	±100ppm	-20°C ~ 70°C
CPPC7L-A7B6-25.0TS	FIPO CPP	XO (Standard)	25 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7-A7BR-32.0TS	FIPO CPP	XO (Standard)	32 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BR-11.392TS	FIPO CPP	XO (Standard)	11.392 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-24.0TS	FIPO CPP	XO (Standard)	24 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-A7BP-4.352TS	FIPO CPP	XO (Standard)	4.352 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC7L-A7BR-12.0TS	FIPO CPP	XO (Standard)	12 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7Z-A7BR-4.0TS	FIPO CPP	XO (Standard)	4 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-25.0PD	FIPO CPP	XO (Standard)	25 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-A7BP-50.0TS	FIPO CPP	XO (Standard)	50 MHz	CMOS	5V	±50ppm	-40°C ~ 85°C
CPPC7-A7BR-7.5TS	FIPO CPP	XO (Standard)	7.5 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BR-120.0TS	FIPO CPP	XO (Standard)	120 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7B6-28.636TS	FIPO CPP	XO (Standard)	28.636 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-60.0TS	FIPO CPP	XO (Standard)	60 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-25.0TS	FIPO CPP	XO (Standard)	25 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-A7BR-134.0TS	FIPO CPP	XO (Standard)	134 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BR-127.6TS	FIPO CPP	XO (Standard)	127.6 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7-B6-12.0TS	FIPO CPP	XO (Standard)	12 MHz	CMOS	5V	±100ppm	0°C ~ 70°C
CPPC7L-A7BR-66.666TS	FIPO CPP	XO (Standard)	66.666 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7B6-3.6864TS	FIPO CPP	XO (Standard)	3.6864 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7-A7BR-14.7456TS	FIPO CPP	XO (Standard)	14.7456 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7-B6-14.7456TS	FIPO CPP	XO (Standard)	14.7456 MHz	CMOS	5V	±100ppm	0°C ~ 70°C
CPPC7L-A7B6-32.0TS	FIPO CPP	XO (Standard)	32 MHz	CMOS	3.3V	±100ppm	-40°C ~ 85°C
CPPC7L-A7BR-144.0TS	FIPO CPP	XO (Standard)	144 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A7BP-29.4912TS	FIPO CPP	XO (Standard)	29.4912 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7-A7BR-140.0TS	FIPO CPP	XO (Standard)	140 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7-A7BR-200.0TS	FIPO CPP	XO (Standard)	200 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A5BP-60.0TS	FIPO CPP	XO (Standard)	60 MHz	CMOS	3.3V	±50ppm	-20°C ~ 70°C
CPPC7L-A5BP-62.5TS	FIPO CPP	XO (Standard)	62.5 MHz	CMOS	3.3V	±50ppm	-20°C ~ 70°C
CPPC7L-A7BP-125.0TS	FIPO CPP	XO (Standard)	125 MHz	CMOS	3.3V	±50ppm	-40°C ~ 85°C
CPPC7L-A5BP-66.0TS	FIPO CPP	XO (Standard)	66 MHz	CMOS	3.3V	±50ppm	-20°C ~ 70°C
CPPC7L-A5BR-16.896TS	FIPO CPP	XO (Standard)	16.896 MHz	CMOS	3.3V	±25ppm	-20°C ~ 70°C
CPPC7L-A7BR-33.3333TS	FIPO CPP	XO (Standard)	33.3333 MHz	CMOS	3.3V	±25ppm	-40°C ~ 85°C
CPPC7L-A5BR-24.4196TS	FIPO CPP	XO (Standard)	24.4196 MHz	CMOS	3.3V	±25ppm	-20°C ~ 70°C
CPPC7-A7BR-210.0TS	FIPO CPP	XO (Standard)	210 MHz	CMOS	5V	±25ppm	-40°C ~ 85°C
CPPC7L-A5BR-24.6945TS	FIPO CPP	XO (Standard)	24.6945 MHz	CMOS	3.3V	±25ppm	-20°C ~ 70°C
