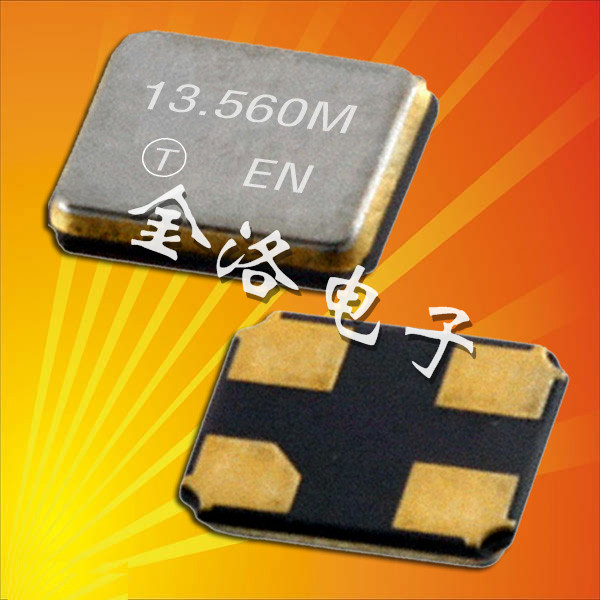

泰藝晶振,XY晶振,2520晶振,石英水晶諧振器"XYLAAAAANF-16.000000"
參數:頻率范圍12.000MHZ-54.000MHZ
激勵電平: 10μW (Max.200μW )
并聯電容:3PF
工作溫度: -10℃~+60℃
保存溫度: -40℃~+125℃
精度 ±10ppm
捆包范圍：3000pcs/reel

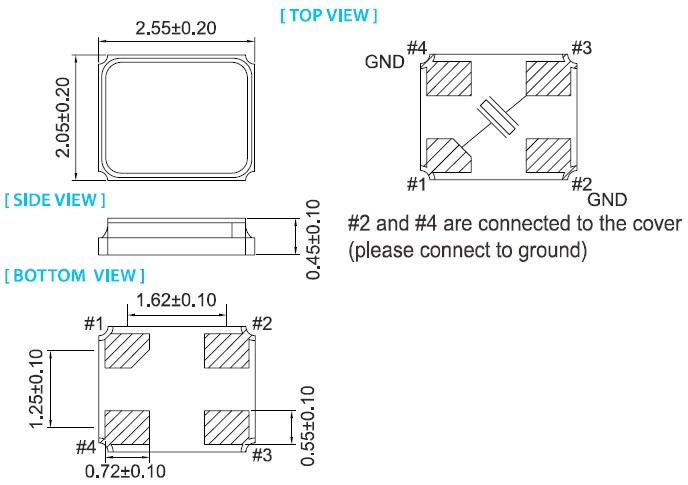

尺寸：小巧型2.5*2.0*0.45mm
應用：WiMAX,WLAN,Wi-Fi，信息計算機設備，儲存媒體設備，射頻識別/近場通訊，工業/自動化，網絡設備，行動通信系統/裝置等產品。

       泰藝電子秉持「質量至上、創新思維、誠信為本、服務第一」的四大經營理念持續不斷努力革新晶振產品，強化現有體質與創新機制以創造更高的客戶價值。"XYLAAAAANF-16.000000"泰藝電子清楚知道自身對于同仁、環境、社會及合作伙伴們所肩負的責任與義務，相信透過信息公開與揭露CSR報告書，對建立一個平衡與和諧的利害關系人良性互動網絡有幫助，更能促進企業健康穩定的成長。

       泰藝電子以嚴謹?shù)馁|(zhì)量管理系統獲得客戶對產品的信賴度，健全的供應鏈管理掌握原材物料的來源，滿足客戶對石英晶振頻率組件的需求。

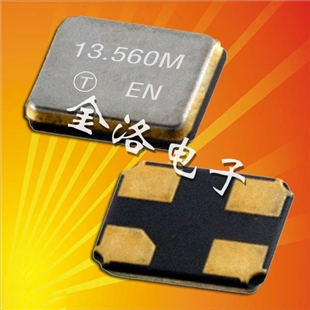

         泰藝晶振,XY晶振,2520晶振,石英水晶諧振器，是一款超小，超輕巧型的貼片式石英晶振，2.5*2.0mm的長寬尺寸，和只有0.45mm的厚度，成為電子行業的寵兒當之無愧，"XYLAAAAANF-16.000000"并且還是符合了歐盟ROHS規定的無鉛無害晶振，所以XY晶振特別適用于單反照相機，錄音筆，音頻視頻設備，MP4，智能手機等消費型電子產品。

1. 驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，"XYLAAAAANF-16.000000"
Re表示振蕩器的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，"XYLAAAAANF-16.000000"否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，"XYLAAAAANF-16.000000"可能會導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
