大河晶振,FCX-05晶振,2520晶振,石英晶振
參數:頻率范圍11.000MHZ-80.000MHZ
激勵電平: 20μW (Max.200μW )
負載電容:5PF~D7PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
捆包單位：3000pcs/捆

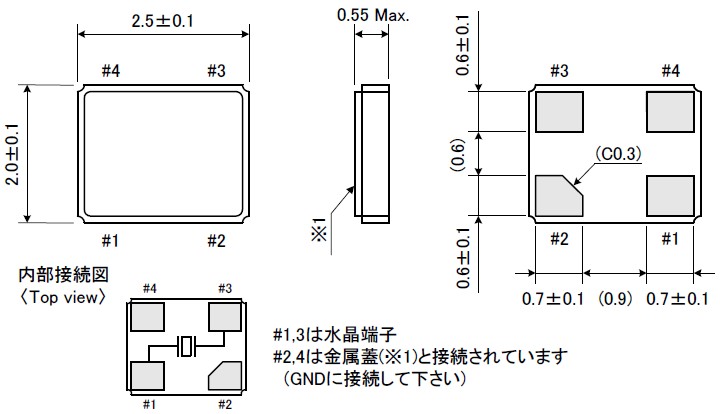

尺寸：超小薄輕型2.5*2.0*0.55mm
應用：智能車載系統，智能燈光控制，安防監控系統，三防對講機，場景遙控器等產品。

       西安大河晶振科技有限公司是日本電子元器件生產廠家 RIVER ELETEC CORPORATION的中國銷售子公司，于2009年10月成立。本公司遵循RIVER集團的經營理念“源流、創建、革新”，面向客戶依據獨自的技術力量所創造的產品，迅速準確的對應不斷變化的市場需求。
       致力于為中國市場提供世界上最先進的電子元器件產品和完善的IC解決方案。我們將圍繞“以客戶滿意為動力，以進一步發展為目標”的理念，為您提供世界上技術最先進、工藝最精良、質量最穩定的晶振產品。  “只要您有需求，我們就期待為您服務”。

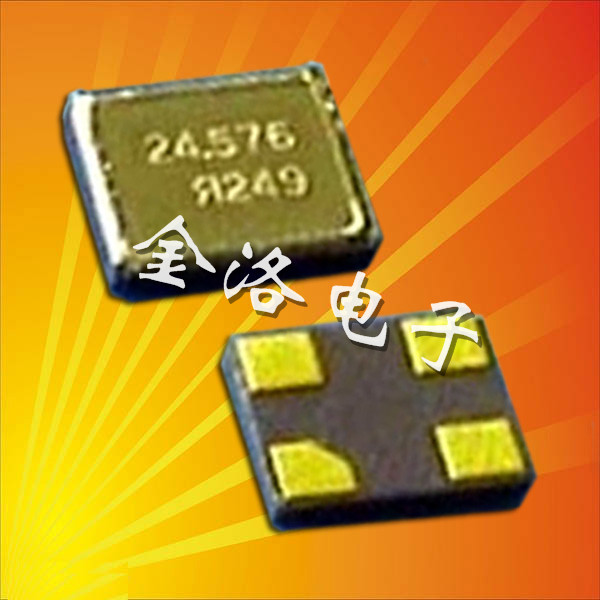

       大河晶振,FCX-05晶振,2520晶振,石英晶振，是一款表面貼片型金屬外殼四腳無源晶振,比起陶瓷表面的晶體諧振器，它的抗摔性能力更好，可接受一米高距離的跌落沖擊力，采用無鉛環保的天然石英材料，符合歐盟的AEC-Q200標準，選用編帶式的外包裝，可支持高速自動貼片機的自動貼裝，節省人工勞作時間，大大的提高效率，應對需求量大的市場。

1. 驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加無源晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
