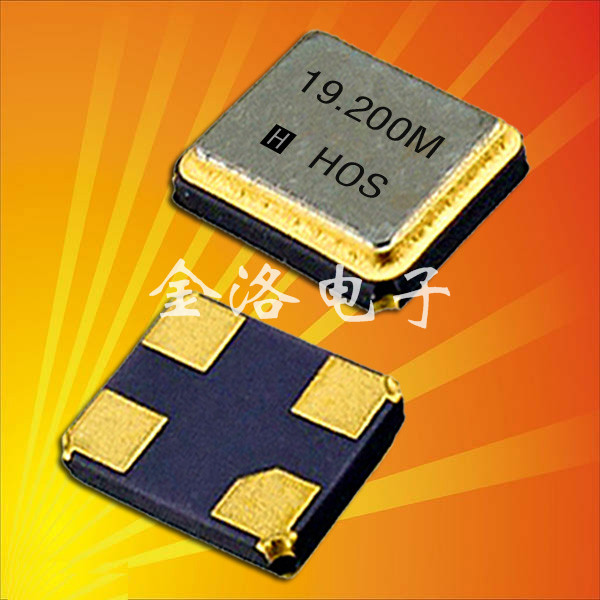

鴻星晶振,HCX-2SB晶振,2520晶振,鴻星貼片晶振
參數:頻率范圍12.000MHZ-62.500MHZ
激勵電平: 50μW (Max.100μW )
負載電容:12PF
工作溫度: -30℃~+85℃
保存溫度: -55℃~+125℃
精度 ±10ppm，±15ppm，±30ppm
捆包范圍：3000pcs/reel
尺寸：超薄極輕型2.5*2.0*0.65mm
應用：無線通訊系統，無線局域網，多功能辦公自動化,人工智能家電，Bluetooth，Wireless LAN等領域。

       公元1991年于臺灣投入石英晶振之研發制造、1991年開始于中國大陸拓展生產基地，至今擁有四處生產基地、九處營銷及FAE據點及十個營銷代表處。鴻星電子已經成為全球從事石英頻率控制組件的重要制造商之一，致力于插件式(DIP)與表面黏著式(SMD)石英晶體系列產品之研發、設計、生產與營銷。
       在以人為本，充分尊重人性的理念上，我們以溝通來達成共識，以相互尊重維系組織和諧氣氛，創造適性的工作環境，讓鴻星晶振成為一個高度凝聚力的大家庭。

       鴻星晶振,HCX-2SB晶振,2520晶振,鴻星貼片晶振，作為一款2520mm小體積的石英晶體諧振器，從外觀來講正正方方的貼片型設計，符合時下流行的小型化概念，0.65mm的厚度可協助生產廠家節省產品內部結構的占位，大大的縮小了產品本身的空間，因此HCX-2SB晶振尤其適用于有小型化要求的電子產品。

1. 驅動能力
驅動能力說明石英水晶振子所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示諧振器的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加進口晶振振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
