NDK晶振,NX3225GA晶振,3225晶振,NDK石英諧振器
參數:頻率范圍9.840MHZ-50.000MHZ
激勵電平: 10μW (Max. 200μW )
負載電容: 8PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 +/-20ppm
等效串聯電阻：Refer to*1
尺寸：小型化薄款3.2*2.5*0.75
應用：汽車電子領域,無線電話，筆記本電腦，鍵盤鼠標，智能手機，衛星導航等產品。

       日本于2015年6月制定了公司治理準則，由此我們NDK迎來了兩位外部董事。加大強化相關經營監察機能、遵守法律，確保說明責任，迅速且適當?shù)毓夹畔ⅲ男协h(huán)境保全等的社會責任，而從使我們能繼續成為所有股份持有者的各位所信任和尊敬的企業。
       在ADAS（先進駕駛輔助系統）所使用的車載相機和倒車?yán)走_(dá)、遠程信息處理等用途，晶體元器件的需求也呈現增加的趨勢。因此，我們會開發TCXO（溫補振蕩器）、ICXO(鐘用晶體振蕩器)、SAW器件等的車載用高信賴性產品并擴大其銷售。

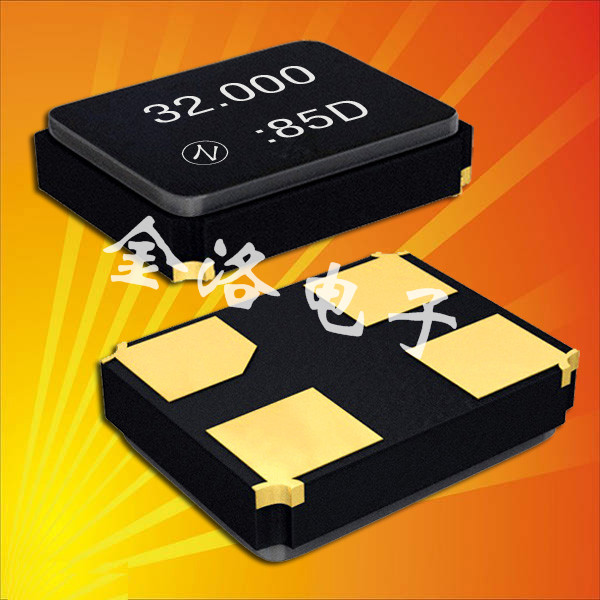

        NDK晶振,NX3225GA晶振,3225晶振,NDK石英諧振器，從前面的料號可看出這是一款3.2*2.5*0.75mm體積非常小的石英貼片晶振，并且有著四個腳表面陶瓷封裝的石英晶體，壓電陶瓷的用料可有效的控制溫度，在氣溫忽大忽小的時候能將溫度控制在標準的精度之內，擁有優良的耐高溫特性，所以NX3225GA晶振常常用于汽車電子開發領域，所以也叫汽車電子用晶振。

1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.    振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。

其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
