為了滿足這些具有挑戰性的要求,CTS為基礎設施行業開發了廣泛的UMTS OCXO晶振產品平臺.CTS的UMTS OCXO的引人注目的屬性包括:
•卓越的老化特性
•性能與成本
•無需工廠校準
•卓越的可靠性
UMTS參考OCXO
CTS的UMTS OCXO石英晶振被設計為放置在基站(“節點B’)中并用作獨立時鐘,盡管可以選擇外部規范(模擬或數字)(例如,GPS,E1/T1等)).
下面列出了UMTS OCXO平臺的簡要說明:
125型-高性能參考
127型-高性能參考,36mmx27mm尺寸
196型-低相位噪聲基站參考(UMTS微微蜂窩)
125和127型平臺的性能可與傳統的雙爐OCXO石英晶體振蕩器相媲美,成本降低40％.這種權衡使基礎設施設備制造商能夠滿足嚴格的UMTS要求,同時保持對預算需求的敏感性.
表2顯示了CTS的UMTS OCXO平臺及其相應的規范:

平臺	頻率(MHz)	溫度穩定	溫度范圍	老化	包裝尺寸
型號125	5.0/10.0/15.0	0.8ppb,p-p (標準) 0.4ppb,p-p (精確)	-10℃~75℃ (標準) -10℃~70℃ (精確)	船舶時間小于0.1ppb/天,第一年內衰減到小于0.05ppb/天(5MHz水晶)	51x51x25mm 51x51x15.5mm (>7MHz諧振器)
型號127	5.0/10.0/15.0	1.0ppb,p-p (標準) 0.5ppb,p-p (精確)	-10℃~75℃ (標準) -10℃~70℃ (精確)	船舶時間小于0.1ppb/天,第一年內衰減到小于0.05ppb/天(5MHz水晶)	36x27x20mm 標準 36x27x18mm 可用(>9MHz的諧振器)
型號196	10.0/10.24/12. 8/13.0/15.0/16.384 /20.0/26.0/32.768	±10ppb (標準) ±5ppb (精確)	-20℃~70℃	船舶時間(10MHz晶體)小于0.05ppb/天	36x27x13.5mm

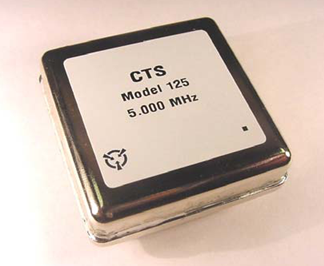

典型125型UMTS OCXO的照片如圖1所示.

圖1.

所有CTS的UMTS OCXO晶體振蕩器都使用SC切割晶體.SC切割晶體是雙旋轉石英晶體,具有出色的老化和溫度特性.此外,CTS對晶體進行嚴格的預處理過程.優異的晶體和預處理工藝的結合消除了對任何額外老化補償的需要.此外,這些因素使CTS能夠為晶體提供100％特征(預測)的老化速率.
