OCXO恒溫晶振一般都具有低相位噪聲，低相位抖動，低電壓，低功耗等比較好的性能，可以滿足高端產品的需求，但是因為技術限制，目前無法制造出小體積封裝的。位于美國的Raltron晶振公司，是一家專業，嚴謹，經驗豐富的石英水晶組件供應商，每年都在不斷的研發新產品，對部分原有的舊型號，也會進行更新和改進。

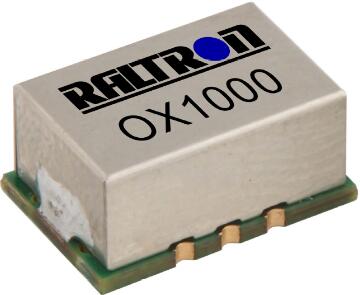

Raltron晶振公司發布了尺寸非常小的OCXO系列OX1000，它提供9x14mm的理想微型尺寸和出色的溫度穩定性，適用于無線基礎設施，傳輸，精密儀器，廣播，計量測量等許多應用。采用SC切割晶體實現了精確的頻率穩定性，使得OX1000成為首選的OCXO，因為它具有多種設計環境的靈活性。該系列還滿足GR-1244的漂移要求，使其適用于IEEE-1588應用。

一些選定的規格包括10MHz至50MHz的頻率范圍，-40至+85°C的低至±10ppb的溫度穩定性以及載波100kHz時低至-150dBc/Hz的出色相位噪聲，兩者均可提供輸出限幅器正弦波和HCMOS技術。與其出色的晶振小尺寸和頻率精度并行，OX1000在預熱時具有600mA的低電流消耗，在穩定狀態下具有300mA的電流消耗，而電源電壓為3.3VDC。

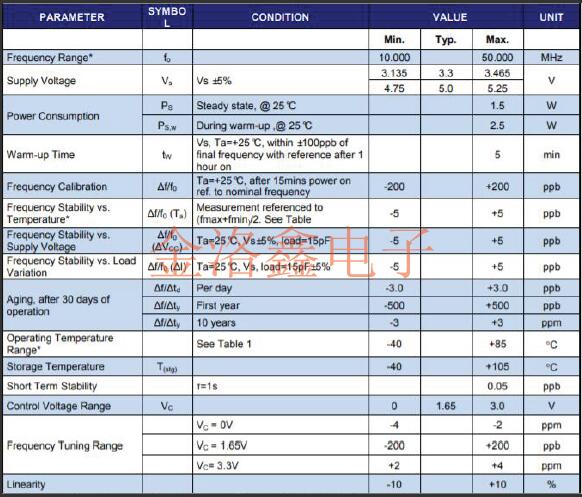

OX1000晶振規格參數表：

特點：
超小型9x14mm
精確的頻率穩定性
卓越的溫度穩定性
低相位噪聲
寬頻率范圍

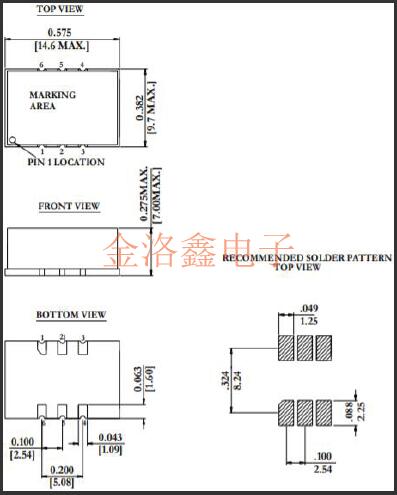

OX1000晶振尺寸圖：

應用：
無線基礎設施
精密儀器
廣播
公用事業計量
物聯網
IEEE-1588
跌落測試：試驗應按IEC60028-2-32測試Ed.10cm高度的規定進行，3次在硬板上測試，厚度為3cm。
碰撞試驗：裝置在400m/s2的峰值加速度下碰到三個相互垂直的軸，每次加速4000±10次，脈沖持續時間為6ms。
振動測試：OCXO晶振頻率范圍：1Hz-4Hz-100Hz-200Hz加速度：0.0001g2/Hz-0.01g2/Hz-0.01g2/Hz-0.001g2/Hz
Grms的=1.15克
掃描時間：30分鐘（每個掃描時間垂直軸）
機械沖擊：100g，6mS持續時間，1/2正弦波，沿3個相互垂直的平面每個方向沖擊3次。
熱沖擊：0.5h@-40℃，0.5h@+85℃，注意：更換時間<30秒，循環100次。
這顆OX1000晶振是OCXO系列里尺寸比較小的，只有14.0*9.0mm，設計算是比較傳統的，但是在體積上進行了突破，而且加強了穩定性，精度和電壓方面的性能，使之應用到產品身上，可以發揮出更好的效果。Raltron Crystal公司還進行了成本控制，讓OX1000晶振可以實現低成本化，量產化，大大推動了恒溫石英晶體振蕩器的發展之路。
