anderson安德森2520貼片晶體振蕩器AE809-N-T-5-2070-3R0-32M768000
來源：http://www.qp11688.cn 作者：金洛鑫電子 2025年08月20
.png)
anderson安德森晶振2520貼片晶體振蕩器AE809-N-T-5-2070-3R0-32M768000

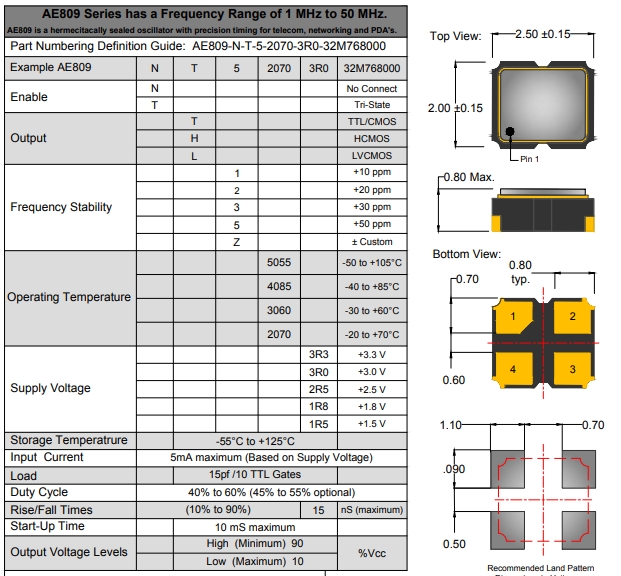

AE809-N-T-5-2070-3R0-32M768000的型號編碼如同產品的技術說明書,每一段字符都承載著關鍵性能信息.前綴"AE809"是anderson安德森該系列振蕩器的專屬標識,代表其采用先進的晶體振蕩技術——內置高精度AT切割石英晶體與低噪聲振蕩電路,專為高頻,高穩定性場景研發.該系列通過了AEC-Q200汽車級可靠性認證與ISO9001質量體系認證,經過100%高溫老化測試與振動篩選,適配對時鐘精度要求較高的汽車電子,工業控制等設備.
中間的"N-T-5-2070"蘊含多重特性:"N"明確表示輸出類型為CMOS電平,采用圖騰柱輸出結構,高電平電壓≥2.4V(3.0V供電時),低電平電壓≤0.4V,具有±20%的噪聲容限,能與ARMCortex-M系列,PIC等主流數字電路無縫兼容;"T"指向溫度補償類型(TCXO晶振),內置高精度熱敏電阻網絡與數模混合補償電路,可實時修正溫度變化導致的頻率偏移;"5"代表工作溫度范圍的等級,覆蓋-40℃至+85℃的工業級溫度區間,在-40℃低溫啟動時無頻率過沖現象,+85℃高溫下連續工作1000小時頻率漂移≤±5ppm;"2070"為產品特定規格代碼,包含封裝材料(陶瓷-金屬復合),引腳鍍層(鎳金復合)等工藝信息,保障產品全生命周期的可追溯性.
"3R0"指的是3.0V的工作電壓,支持2.7V-3.3V寬電壓輸入,在電壓波動±10%范圍內頻率變化≤±1ppm.這一常見的低壓規格適配多數便攜式設備與低功耗系統,在保證性能的同時,通過低功耗模式(待機電流＜1μA)有效降低設備的整體功耗,延長電池續航時間.
"32M768000"明確核心頻率為32.768MHz,這一高頻在高速數據處理與通信場景中表現出色:作為微處理器時鐘時,可通過PLL倍頻至100MHz以上滿足運算需求;作為射頻模塊基準時,能直接生成藍牙BLE(2.4GHz)的載波頻率(32.768MHz×73.125=2.4GHz),無需額外頻率合成器.其頻率精度達到±10ppm(常溫),滿足FCC,CE等無線通信標準對頻率誤差的嚴苛要求,是平衡高頻性能與實用性的理想選擇.
.png)
anderson安德森作為擁有60年歷史的電子元件品牌,其AE809-N-T-5-2070-3R0-32M768000型號振蕩器展現出多方面的優勢.在頻率穩定性方面,得益于三項核心技術:一是采用超高Q值石英晶體(Q值＞100,000),較普通晶體提升50%能量存儲能力;二是運用離子束刻蝕工藝實現晶體輪廓精度±0.1μm,減少振動模式失真;三是搭載第三代溫度補償算法,通過16點溫度校準實現±0.5ppm/℃的補償精度.這些技術使振蕩器在-40℃至+85℃的溫度范圍內,頻率穩定度可控制在±20ppm以內,確保設備在不同環境下都能保持精準的時序運行.
在電氣性能上,該振蕩器的輸出信號抖動(RMSjitter)＜5ps,遠低于通信協議要求的20ps上限;相位噪聲在1kHz頻偏處達-140dBc/Hz,10kHz頻偏處達-150dBc/Hz,能減少對周邊射頻電路的干擾,保障高速數據傳輸?shù)恼`碼率.同時,其啟動時間短,在3.0V供電時通常小于5ms,低溫-40℃時啟動時間＜10ms,能快速響應設備的上電指令,滿足物聯網設備"喚醒-傳輸-休眠"的快速切換需求.
低功耗特性也是其亮點之一,在3.0V工作電壓下,工作電流通常小于10mA(典型值8mA),較同類產品降低20%;待機電流更是低至0.5μA,通過外部控制引腳可實現毫秒級休眠喚醒切換.這種功耗表現非常適合CR2032紐扣電池(220mAh)供電的便攜式設備,在每天工作1小時的場景下,續航時間可達6年以上,有效延長設備的使用時間.
