在有源的石英水晶組件里，有一種即神奇又特殊的振蕩器，可以單獨分出一個系列，也可以和另一種石英晶體振蕩器組合在一起，它就是現在在業界里比較“紅”的差分晶振。差分晶振有自己單獨的模塊，即只單獨輸出差分信號，不具備其他功能，或者民與普通有源晶振，壓控晶振，恒溫晶振等其他類型的有源晶振組合。比如說是帶有LV-PECL輸出的壓控振蕩器，這個輸出方式就是差分的輸出，融合到壓控里，就可以同時擁有電壓控制功能，也可以輸出差分信號。日本精工愛普生株式會社，旗下有多款壓控晶振都具有LV-PECL這種輸出。
愛普生LV-PECL輸出壓控晶振原廠編碼表：

原廠編碼	型號	頻率	封裝	輸出	頻率穩定性
X1G0036910021	VG-4512CA	148.351600 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0036910022	VG-4512CA	148.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0036910034	VG-4512CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0036910113	VG-4512CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0036910114	VG-4512CA	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0036910115	VG-4512CA	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0036910116	VG-4512CA	157.286400 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0036910134	VG-4512CA	153.600000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411001	VG-4513CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411002	VG-4513CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411004	VG-4513CA	153.600000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411006	VG-4513CA	148.351648 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411007	VG-4513CA	153.600000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411011	VG-4513CA	122.880000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411012	VG-4513CA	148.500000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411013	VG-4513CA	155.520000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411014	VG-4513CA	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411017	VG-4513CA	100.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411018	VG-4513CA	125.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411019	VG-4513CA	155.520000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411020	VG-4513CA	156.250000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041411602	VG-4513CA	200.000000 MHz	7.00 x 5.00 x 1.60 mm	LV-PECL	+/-50 ppm
X1G0041510003	VG-4513CB	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	+/-50 ppm
X1G0041510004	VG-4513CB	153.600000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	+/-50 ppm
X1G0041510007	VG-4513CB	122.880000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	+/-50 ppm
X1G0041510009	VG-4513CB	153.600000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	+/-50 ppm
X1G0041510013	VG-4513CB	125.000000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	+/-50 ppm
X1G0041510016	VG-4513CB	156.250000 MHz	5.00 x 3.20 x 1.30 mm	LV-PECL	+/-50 ppm
X1G0045411003	VG7050EAN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm
X1G0045411005	VG7050EAN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm
X1G0045411007	VG7050EAN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm
X1G0045510003	VG7050EBN	698.812335 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm
X1G0045510004	VG7050EBN	794.727753 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm
X1G0045510007	VG7050EBN	693.482990 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm
X1G0045510008	VG7050EBN	698.812300 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm
X1G0045611003	VG7050ECN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm
X1G0045611005	VG7050ECN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm
X1G0045611007	VG7050ECN	622.080000 MHz	7.00 x 5.00 x 1.50 mm	LV-PECL	+/-50 ppm

愛普生晶振每個系列每個型號的原廠編碼都有很多，以上是LV-PECL輸出電壓控制晶振的編碼，每一條都代表不同的尺寸，頻率，頻率公差，工作溫度等信息。說說標題上的這一條X1G0041510003晶振編碼，其頻點是122.880MHz，封裝是5.0*3.2*1.3mm的，工作溫度屬于寬溫級別的-40℃~+85℃，從參數方面看，算是比較完美的一顆LV-PECL輸出晶振，它的料號叫做VG-4513CB晶振。

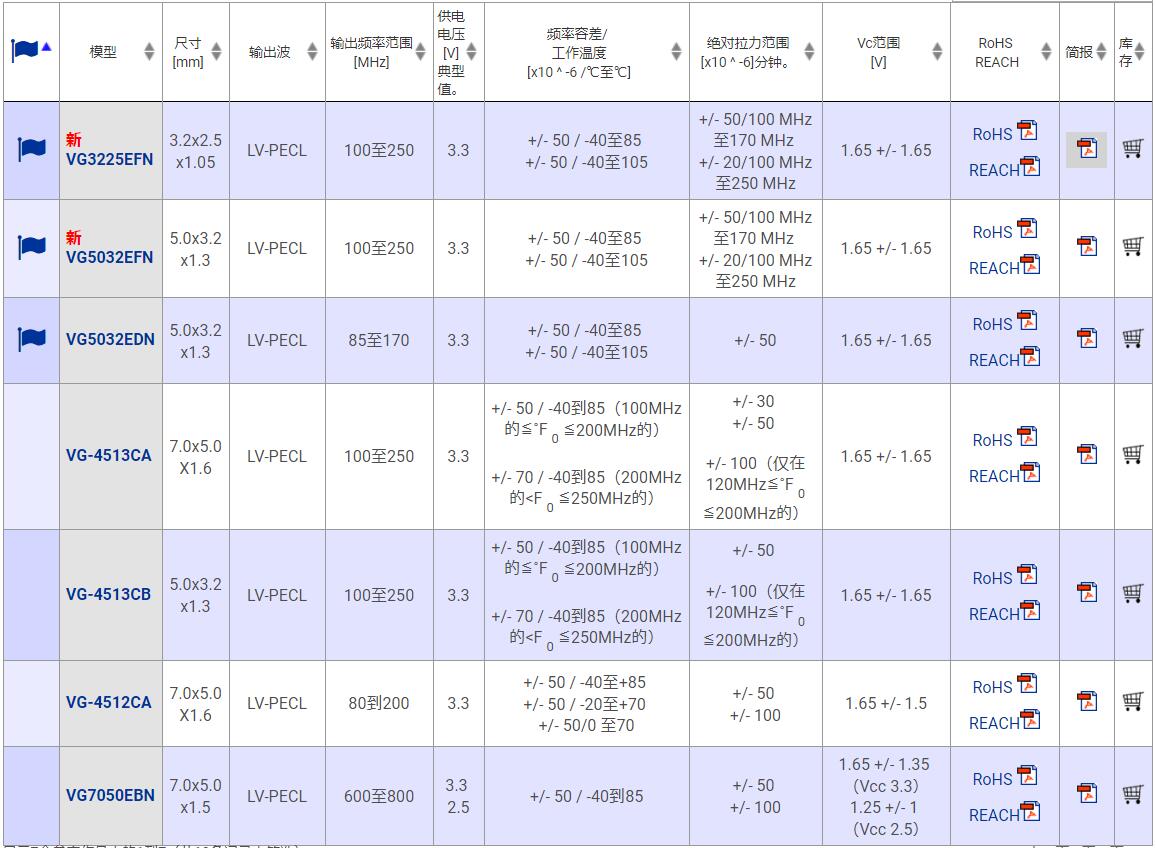

愛普生晶振LV-PECL輸出壓控料號表：

在多年前由于差分晶振和壓控晶振的成本比較高，使用的客戶很少，但近年來隨著科技創新發展，產品不斷突破瓶頸，尤其是網絡，通信，無線，軍用，工業等方面的產品，由于需求越來越多使用LVDS或LV-PECL差分晶振和壓控晶體振蕩器，將二者結合一直則可以減少成本。
