晶體振蕩器(CrystalOscillator,簡稱XO)的核心是石英晶體,其工作原理依賴石英的"壓電效應:當對石英晶體施加交變電場時,晶體會產生周期性機械振動,反之,若對晶體施加機械力,其表面又會產生交變電場.這種電-機-電的能量轉換具有極強的規律性,石英晶體的振動頻率僅由其材料特性(如石英純度)和物理結構(如切割方向,尺寸)決定,因此能輸出穩定的頻率信號.根據是否需要外部電壓調節,晶體振蕩器可進一步分為固定頻率的"普通晶體振蕩器(XO)和可微調頻率的"壓控晶體振蕩器(VCXO),若集成溫度補償或恒溫控制功能,還可衍生出"溫度補償晶體振蕩器(TCXO晶振)和"恒溫晶體振蕩器(OCXO),前者通過電路補償溫度對頻率的影響,后者則通過加熱片將晶體維持在恒溫環境中,進一步提升穩定性.

微機電系統MEMS振蕩器是依托MEMS技術發展的新型頻率器件,其核心是微型化的機械結構(如硅制懸臂梁,圓盤),而非傳統石英晶體.這類微型結構通過半導體工藝(如光刻,蝕刻)制作在硅片上,尺寸可縮小至微米級(通常為幾十到幾百微米).MEMS振蕩器的工作原理是"靜電驅動與電容檢測":通過施加靜電場,驅動硅制微結構產生機械振動,同時,利用振動過程中微結構與固定電極間的電容變化,將機械振動轉換為電信號,再通過放大,反饋電路形成穩定的振蕩頻率.由于核心結構基于硅材料,MEMS振蕩器可與CMOS電路實現"單芯片集成",從根本上解決了傳統晶體振蕩器"分立封裝"的局限.

晶體振蕩器憑借卓越的頻率穩定性,在對時間基準要求嚴苛的領域占據主導地位:通信基礎設施:5G基站,移動通信設備晶振需依賴TCXO/OCXO的高精度頻率,確保信號同步與數據傳輸準確性,測試測量儀器:示波器,信號發生器等設備需OCXO提供±0.001ppm級的頻率基準,保證測量精度,航空航天與軍工,衛星導航(如北斗,GPS),雷達系統需抗輻射型晶體振蕩器(如Q-Tech的Rad-HardenedMCXOs),在宇宙輻射環境下維持穩定頻率,高端工業控制:工業自動化生產線的PLC,伺服電機控制,需TCXO確保時序同步,避免設備誤動作.隨著MEMS技術的成熟,其應用范圍從消費電子向工業,汽車領域快速擴張消費電子,智能手機,智能手表,TWS耳機等設備體積小,功耗敏感,MEMS振蕩器(如32kHz實時時鐘振蕩器)可集成在主控芯片中,滿足低功耗與微型化需求,汽車電子晶振:車載信息娛樂系統,ADAS(高級駕駛輔助系統)需承受高溫,振動環境,MEMS振蕩器的抗沖擊性(可承受汽車行駛中的顛簸)和寬溫特性(-40~125℃)使其成為優選,物聯網(IoT):智能家居傳感器,可穿戴設備需長期低功耗運行,MEMS振蕩器的0.1~1mW功耗可延長電池壽命,?醫療設備:便攜式血糖儀,心率監測儀等微型醫療設備,需小尺寸,低功耗的頻率器件,MEMS振蕩器可滿足集成需求.

MEMS與晶體振蕩器的優勢互補

傳統MEMS振蕩器的短板是頻率穩定性,為此廠商通過"溫度補償技術"(類似TCXO)進行優化:在MEMS芯片中集成溫度傳感器,實時監測環境溫度,并通過電路微調MEMS結構的振動頻率,抵消溫度對頻率的影響.目前,這類"MEMSTCXO"的頻率穩定性已可達±1~±5ppm,接近傳統TCXO的水平,同時保留了MEMS的微型化和低功耗優勢,可應用于對精度要求中等的工業IoT設備.部分高端晶體振蕩器廠商嘗試在石英晶體封裝中集成MEMS結構,作為"備份或輔助基準":當石英晶體因振動,沖擊出現臨時頻率偏移時,MEMS結構可快速提供臨時頻率信號,避免設備"失步",此外,MEMS傳感器還可實時監測晶體的振動狀態,提前預警晶體的老化或損壞,提升設備的可靠性.這種設計在航空航天晶振領域已開始試點,可兼顧石英的高精度與MEMS的抗惡劣環境能力.傳統晶體振蕩器因石英晶體與CMOS電路無法兼容,需"分立封裝",而MEMS振蕩器可與CMOS電路單芯片集成.目前,部分廠商已推出"MEMS振蕩器+MCU"的集成芯片,將頻率基準與控制單元整合,進一步縮小設備體積,降低功耗,這類芯片在物聯網傳感器,可穿戴設備中已廣泛應用,未來有望向工業控制領域滲透.

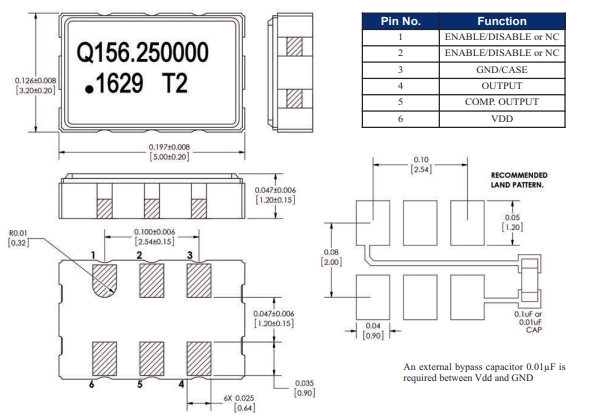

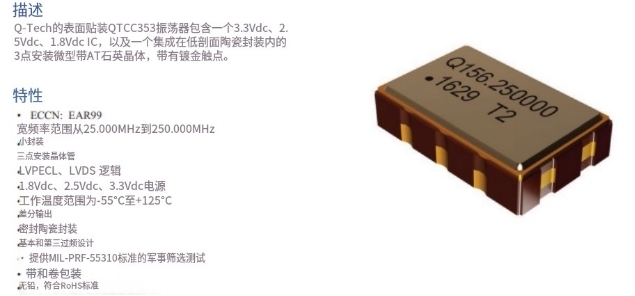

微機電系統MEMS與晶體振蕩器技術特性應用差異與融合趨勢
