Kyocera發布業界最高等級的低相噪溫補晶振明年開始量產!
　　日本KYOCERA Corporation近年來在頻率組件行業里,有較大的成就,多項創新技術獲得突破性發展,這個月初Kyocera晶振公司同時發布了兩款超低相位噪聲的溫補晶振產品,達到了業界最高水平.主要用于智能手機和網絡設備,有助于提高通信和信號質量,提供穩定的信息數據傳輸和接收信號.金洛鑫電子整理了這兩款TCXO系列產品的詳情介紹,內容包括有產品應用范圍,規格參數,溫度特性,電氣特性和相位噪聲數據示例,最后會發放一些干貨,Kyocera品牌的溫度補償晶體振蕩器原廠編碼參考信息表,感興趣就點擊看下吧!
　　京瓷公司(總裁:谷本秀夫)開發了具有業界最佳*低相位噪聲特性的”KT1612系列”和”KT2016系列”緊湊型溫補振蕩器(TCXO).Kyocera很高興地通知您,他們將從今天開始全面營銷,并將于2020年3月開始批量生產.

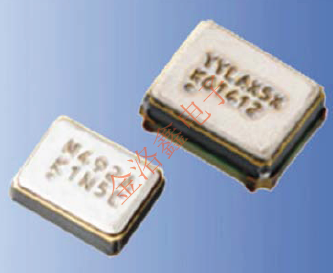

KT1612系列(左)/KT2016系列(右)

產品名稱	緊湊型溫度補償晶體振蕩器(TCXO)
型號	KT1612系列	KT2016系列
尺寸	1.65×1.25×0.55毫米	2.0×1.6×0.8毫米
應用產品	智能手機,網絡設備等
生產基地	山形縣東工廠
開始量產	2020年3月(計劃)

　　當前,為了支持高速通信和大數據容量,例如5G移動通信系統(5G)和Wi-Fi®6(IEEE802.11ax),將在一個波長的一部分中發送多個信號.向多級調制的過渡正在進行中.由于該方法由于輕微的噪聲和波動而產生數據錯誤,因此需要一種緊湊的TCXO,其特征劣化較小且頻率輸出穩定.京瓷晶振的TCXO系列具有兩個性能指標:相位噪聲(由于特定于設備的噪聲而引起的幅度和相位波動)和相位抖動(時間軸偏差和波形中發生的波動),減少這些數量很重要.
　　這款新開發的小型TCXO達到了業界最高的*低相位噪聲特性-168dBc/Hz@100kHz偏移.此外,在12kHz至5MHz時,相位抖動為68fs,這是一個很好的值,有助于改善通信質量.它們使用在山形東工廠生產的高質量(高Q值)人造晶體,以及通過超高精度處理技術(等離子CVM技術)和抑制噪聲的振蕩電路進行了優化的石英晶體振蕩器.通過結合實現.未來,Kyocera將繼續擴大具有低相位噪聲特性的產品陣容,并開發可響應不斷發展的智能手機和網絡設備的新產品,從而為改善通信質量做出貢獻.
■規格和溫度特性

型號	KT1612	KT2016
尺寸	1.65×1.25×0.55毫米	2.0×1.6×0.8毫米
工作溫度范圍	-30至+85°C	-30至+85°C

■電氣特性

輸出頻率范圍	26MHz至52MHz
頻率溫度特性	±0.5×10-6
頻率隨時間變化	±1.0×10-6/年25℃(最大)
電源電壓	1.68?3.63V
輸出電壓(最大負載時)	0.8Vp-p(最小值)
消耗電流	2.5mA(最大)/26MHz

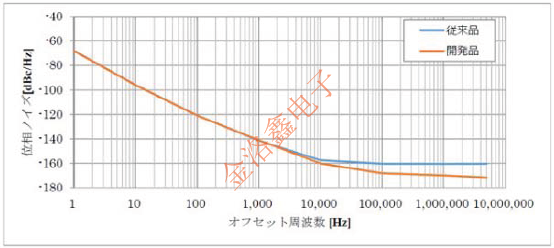

<相位噪聲特性數據示例>條件:額定頻率26MHz,溫度+25°C

　　對于需要頻率穩定的智能手機和GPS模塊等各種IoT設備市場,KYOCERA晶振提供可實現高密度安裝的超緊湊型TCXO,以及用于通信固定站的超高精度TCXO.下面表格是Kyocera品牌TCXO系列的原廠編碼,可供大家參考.

KT2520K40000DAW18TAS	KT2520K晶振	40MHz	(2.50mmx2.00mm)
KT2016K26000BCW18ZAS	KT2016晶振	26MHz	(2.00mmx1.60mm)
KT2520K26000CCW18ZUS	KT2520晶振	26MHz	(2.50mmx2.00mm)
KT2520K26000DCW28QAS	KT2520晶振	26MHz	(2.50mmx2.00mm)
KT2520F16369ACW18TAG	KT2520F晶振	16.369MHz	(2.50mmx2.00mm)
KT2520F16800ACW28TAK	KT2520F晶振	16.8MHz	(2.50mmx2.00mm)
KT2520F37400ZAW18TBK	KT2520F晶振	37.4MHz	(2.50mmx2.00mm)
KT2520K26000AAW18TAS	KT2520K晶振	26MHz	(2.50mmx2.00mm)
KT2016A26000ACW18TLG	KT2016A晶振	26MHz	(2.00mmx1.60mm)
KT2520F16369ACW28TAK	KT2520F晶振	16.369MHz	(2.50mmx2.00mm)
KT2520F38400DEV30TAK	KT2520F晶振	38.4MHz	(2.50mmx2.00mm)
KT2520F26000ZAW18TKK	KT2520F晶振	26MHz	(2.50mmx2.00mm)
KT7050B12800KAW33TAD	KT7050B晶振	12.8MHz	(7.00mmx5.00mm)
KT5032F12800KAW33TAA	KT5032F晶振	12.8MHz	(5.00mmx3.20mm)
KT7050A20000KAW33TAD	KT7050晶振	20MHz	(7.00mmx5.00mm)
KT7050A24576KAW33TAD	KT7050晶振	24.576MHz	(7.00mmx5.00mm)
KT3225F16367ACW30TA0	KT3225F晶振	16.367MHz	(3.20mmx2.50mm)
KT3225F16367ACW30TA0	KT3225F晶振	16.367MHz	(3.20mmx2.50mm)
KT3225F16369ACW28TA0	KT3225F晶振	16.369MHz	(3.20mmx2.50mm)
KT3225F27456ZAW28TA0	KT3225F晶振	27.456MHz	(3.20mmx2.50mm)
KT3225F27456ZAW28TA0	KT3225F晶振	27.456MHz	(3.20mmx2.50mm)
KT2520F27456ZAW28TBA	KT2520F晶振	27.456MHz	(2.50mmx2.00mm)
KT2520F27456ZAW28TBA	KT2520F晶振	27.456MHz	(2.50mmx2.00mm)
KT2520K26000ZAW18TAS	KT2520晶振	26MHz	(2.50mmx2.00mm)
KT3225T32768EAW30TAA	KT3225T晶振	32.768kHz	(3.20mmx2.50mm)
KT2520K26000ACW18TAS	KT2520晶振	26MHz	(2.50mmx2.00mm)
KT2520F38400ZAW18TEK	KT2520F晶振	38.4MHz	(2.50mmx2.00mm)
KT2016A26000ECW18TLG	KT2016A晶振	26MHz	(2.00mmx1.60mm)
KT2016A52000ECW18TEG	KT2016A晶振	52MHz	(1.70mmx1.30mm)
KT3225K26000ZAW25TCS	KT3225K晶振	26MHz	(3.20mmx2.50mm)
KT1612A26000ECW18TBA	KT1612A晶振	26MHz	(1.70mmx1.30mm)
KT1612A52000ECW18TAA	KT1612A晶振	52MHz	(1.70mmx1.30mm)
KT3225T32768DAW33T	KT3225T晶振	32.768kHz	(3.20mmx2.50mm)
KT2016A20000ACW18TAG	KT2016A晶振	20MHz	(2.00mmx1.60mm)
KT2520Y40000ECV28TBA	KT2520Y晶振	40MHz	(2.50mmx2.00mm)
KT3225R40000ECV28TBA	KT3225R晶振	40MHz	(3.20mmx2.50mm)
KT3225R26000ZAW28TMA	KT3225R晶振	26MHz	(3.20mmx2.50mm)
