Bomar博馬爾頻率控制產品

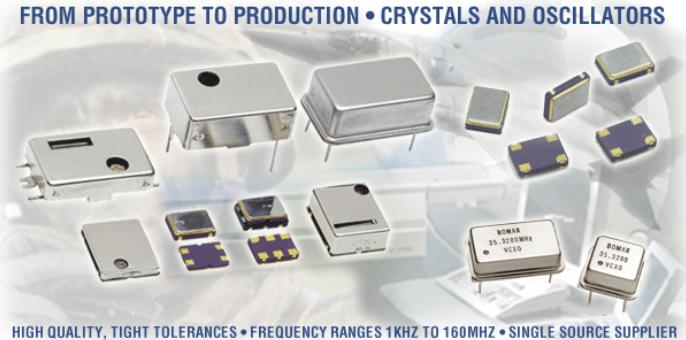

Bomar成立于1963年，博馬爾晶體以質量、可靠性、服務和美國技術支持為傲，能夠全面定制固定頻率石英晶體、振蕩器，OCXO、VCXO、TCXO和其他石英計時產品。博馬爾專門為美國制造的定制石英固定頻率部件提供快速周轉能力。博馬爾的定制能力允許生產許多具有競爭力的停產產品，以達到確切的數據表規格。
Bomar Crystal證明所有SMD晶體、SMD振蕩器、TCXO、OCXO、VCXO、VCTCXO、石英晶體振蕩器，時鐘振蕩器和石英晶體產品均符合歐盟RoHS合規倡議和REACH倡議。50多年來，博馬爾一直提供滿足或超過客戶期望的高質量頻率控制產品。
晶體和諧振器產品：
通孔晶體
表面貼裝晶體
音叉晶體
射電晶體
陶瓷諧振器
晶體（XTAL）-正確切割和安裝的石英晶體成為高質量的計時設備，可以通過向晶體附近或晶體上的電極施加電壓使其在電場中彎曲。這種特性被稱為壓電性。當磁場消失時，石英在恢復到原來的形狀時會產生電場，這可以產生電壓。石英晶體的行為類似于由電感、電容和電阻組成的電路，具有精確的諧振頻率。
石英晶振晶體可用于標準微處理器頻率或定制頻率，具有緊密的穩定性，采用金屬或陶瓷支架，并提供通孔或表面貼裝封裝。
單片晶體濾波器采用通孔封裝，適用于各種應用。
50多年來，博馬爾一直生產滿足或超過客戶規格的高質量頻率控制產品
振蕩器產品：
時鐘振蕩器-表面貼裝
時鐘振蕩器-通孔
VCXO -表面貼裝
VCXO通孔
TCXO / VCTCXO -表面貼裝
TCXO / VCTCXO通孔
OCXO -表面貼裝恒溫晶振
OCXO通孔
石英晶體振蕩器（XO）、軍用振蕩器、時鐘振蕩器等。 A 晶體時鐘振蕩器（有時縮寫為OSC示意圖）是一種電子電路，利用壓電材料物理晶體的機械共振以及放大器和反饋來產生頻率非常精確的電信號。
濾波器產品：
SAW濾波器有幾種不同的封裝，包括通孔和表面安裝。單片晶體濾波器提供通孔和表面貼裝封裝，適用于各種應用。50多年來，博馬爾一直生產滿足或超過客戶規格的高質量頻率控制產品
Bomar Crystal證明所有SMD晶體、SMD振蕩器、TCXO、OCXO、VCXO、VCTCXO壓控溫補晶振、時鐘振蕩器和石英晶體產品均符合歐盟RoHS合規倡議和REACH倡議
Bomar零件編號指南，定義：
晶體振蕩器：一種由晶體和振蕩電路組成的計時裝置，以特定的參考頻率提供輸出波形。
壓控晶體振蕩器：一種振蕩器，其輸出頻率隨振蕩器控制引腳上的電壓變化而變化。
TXCO溫度補償晶體振蕩器：溫度補償晶振，一種根據溫度變化調整頻率的振蕩器，通常定期對校準頻率進行外部調整。這是為了補償晶體隨時間的老化。
OCXO恒溫晶體振蕩器：一種振蕩器，使用一個烤箱來穩定頻率變化。
額定頻率（或中心頻率）：振蕩器的指定參考頻率，通常以兆赫和千赫為單位。
頻率穩定度：與一組運行條件相關的中心頻率偏差量，用百萬分之一（ppm）表示。這些條件包括:工作溫度范圍、電源電壓和輸出負載。
頻率公差：參考溫度（通常為25°C）下標稱頻率的允許偏差
工作溫度范圍：符合規格特性的溫度范圍。這需要仔細說明，因為它會影響成本。
儲存溫度范圍：放電狀態（無電壓、電流或功率輸入）下可保持規格特性的溫度范圍。暴露在超過這一水平的溫度下可能會導致特性退化或破壞。
頻率老化：在指定條件下工作指定時間長度時的頻率漂移量。
邏輯電平：定義為輸出電壓邏輯高或“邏輯1”和輸出電壓邏輯低或“邏輯0”電壓“0”電平（最大。）:+0.4VDC TTL、+0.5VDC HCMOS用于Vdd = 5v DC（Vdd:電源電壓）電壓“1”電平（最小值。）:+2.5V直流TTL、+4.5V直流HCMOS，Vdd =V直流
三態輸出：具有這種特性的振蕩器允許輸出處于高阻抗狀態。將邏輯控制電壓施加于振蕩器的引腳1即可激活該功能。
電源電壓（或輸入電壓）：振蕩器工作所需的DC輸入電壓。目前通常使用5V直流電，便攜式設備中使用3.3V直流電。
電源電流（或輸入電流）：振蕩器消耗的電源電流量，通常以毫安為單位。
上升/下降時間：上升時間定義為從輸出邏輯低電平到輸出邏輯高電平的轉換時間。下降時間定義為從輸出邏輯高電平到輸出邏輯低電平的轉換時間。
占空比（或對稱性）：輸出波形均勻性的度量。全周期和半周期的比率。對于CMOS負載，額定負載為1/2 VDC，對于TTL負載，額定負載為1.4 VDC。
VCXO的拉電壓范圍：基準條件下VCXO壓控晶體振蕩器輸出頻率可以通過外部DC控制電壓改變的標稱頻率范圍，單位為ppm。
VCXO線性度：定義為輸出頻率相對于最佳擬合直線的控制電壓的變化百分比。
啟動時間：從振蕩器通電到振蕩器達到穩定振蕩的特定時間。
輸出負載：振蕩器驅動其他設備或扇出的能力。TTL器件以可驅動的門電路數量來表示。CMOS輸出以pF為單位。
