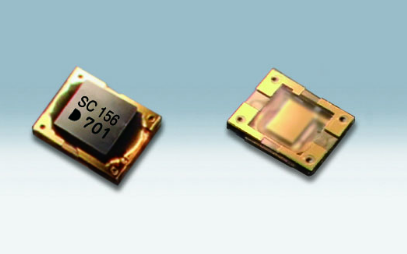

已知常用的最小貼片晶振尺寸是1.6*1.2mm,這是MHz系列的,如果是KHz的會更小,例如1.6*1.0mm,而技術要求比較高的晶體振蕩器,常用的尺寸仍然是2.0*1.6mm,但這個現象于今年被日本KDS晶振公司打破了.KDS晶振集團很高興地宣布開發1008尺寸差分輸出晶體振蕩器DS1008JC/DS1008JD/DS1008JJ/DS1008JK并于7月開始發貨.近年來,由于移動網絡和大數據,通信流量迅速增加,并且光傳輸設備中也正在進行各種研究和開發.需要差分輸出晶體振蕩器作為支持數字相干技術的器件,這是其中之一.在該運輸設備中強調的一個性能是安裝效率,并且為了實現這一點,需要單個設備的小型化.

然而,7050和5032尺寸的差分晶體振蕩器主要分布在我們公司銷售的2520尺寸的小型產品.與傳統產品相比,新開發的1008尺寸實現了尺寸和厚度的極大減小,并有助于提高設備安裝效率.該產品是由我們的專有技術實現的Arkh.3G系列之一.我們還開發了一款低壓時鐘晶體振蕩器DS1008JN,驅動電壓為1.2V,并將繼續擴展Arkh.3G系列產品陣容,為晶體器件創造新價值.
[特點]
有源晶振產品尺寸:最大1.0×0.8×0.29毫米
支持4個差分數字信號:HD-LVDS,HCSL,LVDS,LV-PECL
電源電壓:+2.5V/+3.3V
低相位噪聲
非乘法輸出
[電氣特性]

型號名稱	DS100JC晶振	DS100JD晶振	DS100JJ晶振	DS100JK晶振
尺寸(mm)	最大1.00.80.29mm
輸出頻率	156.250MHz
電源電壓	+3.3V	+2.5V/+3.3V
輸出規格	HD-LVDS	HCSL	LVDS	LV-PECL
頻率容差	±100ppm
工作溫度范圍	-40℃~+85℃

[主要用途]
光網絡機器

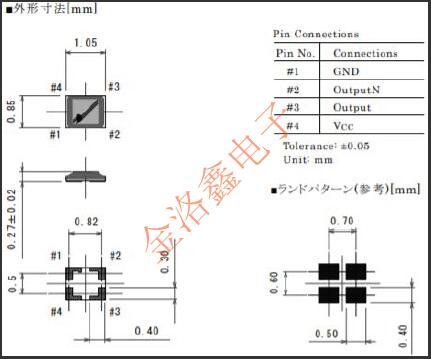

[外部視圖]

[術語解釋]
●Arkh.3G系列
一種晶體計時裝置,采用與傳統產品不同的新結構,使用導電粘合劑,陶瓷封裝和蓋子材料,以實現石英晶體振蕩器小型化,薄化和高可靠性.
●差分輸出晶體振蕩器
差分貼片晶振,輸出兩個差分信號(電流方向反轉的信號),以消除共模噪聲(共同混合的噪聲分量).
●光傳輸設備
一種使用光信號傳輸數據的設備.
●數字相干技術
一種通過光的相位調制和多路復用以及光的偏振傳輸來增加傳輸容量的技術.
