首頁溫補晶振溫補晶振,貼片晶振,TXC晶振,7L晶振

溫補晶振,貼片晶振,TXC晶振,7L晶振

規格型號：20662741
頻率：13.000~52.000MHZ
尺寸：2.5*2.0*0.8mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于軍事,工業機械,移動通訊,數碼電子,醫療設備,智能電表,汽車電子,數位單眼相機和可穿戴運動裝置設備等產品.

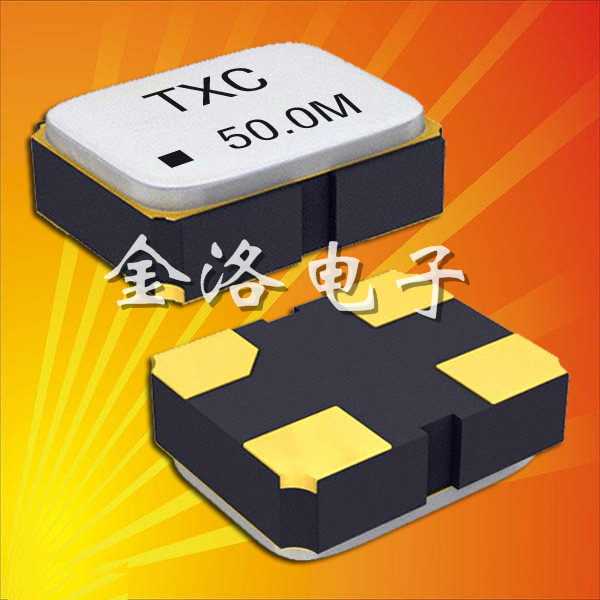

臺灣晶技晶振,7L晶振,2520晶體,溫補晶振
頻率范圍13.000MHZ-52.000MHZ
電源電壓:1.8V
頻率老化:  ±1.5ppm
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±0.5 ppm
輸出方式：COMS
尺寸：小體積2.5*2.0*0.8mm
應用：GPS定位系統、北斗導航定位系統、汽車電子、家用醫療儀、無線發射基站、太陽能追日系統等產品。

    臺灣晶技股份有限公司（臺灣證券交易所代碼：3042）總部位於臺灣北投工業園區，是全球規模第七大的專業石英晶振頻率控制元件制造服務公司，為一專業之頻率控制元件制造商.多年來，我們始終以提升客戶價值為目標，提供客戶各種石英晶體振蕩器到模塊化設計（Design In）需求的完全整合方案，以滿足客戶全方位的需求；在價格、質量、交貨期、服務等方面，晶技的表現，始終超越客戶的期待。

     臺灣晶技晶振,7L晶振,2520晶體,溫補晶振，是臺灣TXC品牌的一款小體積帶有溫度補償功能的晶體振蕩器，本身具有±0.5ppm的超高精度，電源電壓低至1.8V~3.3V，也就是說功耗只有2.0mA Max.，并且通過了國際ROHS規定標準，是一款環保晶振，7L晶振主要16.367667M、16.368M、16.369M、19.2M、26M、33.6M、38.4M和40M。

晶振型號/輸出類型	7L晶振,臺灣TXC晶體
晶振類型	TCXO振蕩器
占空比	45 % ~ 55 %
振蕩模式	基本/第三泛音
電源電壓	1.8V
頻率范圍2	13.000MHZ-52.000MHZ
頻率穩定度	±0.5ppm
工作溫度	-30~+85℃
保存溫度	-40~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	3 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±5ppm /年最大。

抗沖擊
晶體產品可能會在某些條件下受到損壞。例如溫補振蕩器從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致TXC晶振產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞貼片石英晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在電路中提供足夠的負極電阻，否則會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極
3.負載電容

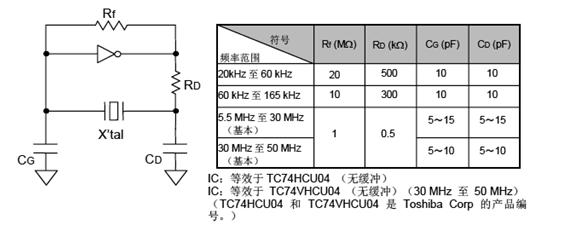

如果電路中負載電容的不同，可能導致溫補晶體振蕩器頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
