溫補晶振,石英晶振,貼片晶振,TG-5035CG晶振,TG-5035CG-13N 19.2000M3

規格型號：96775417
頻率：13.000MHZ~52.000MHZ

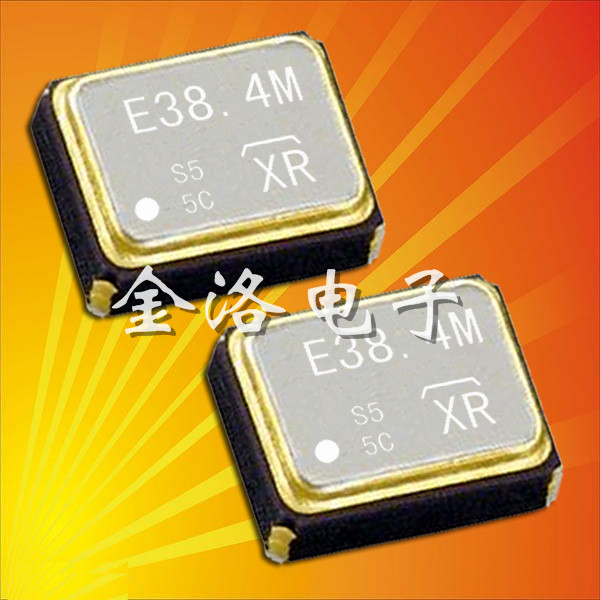

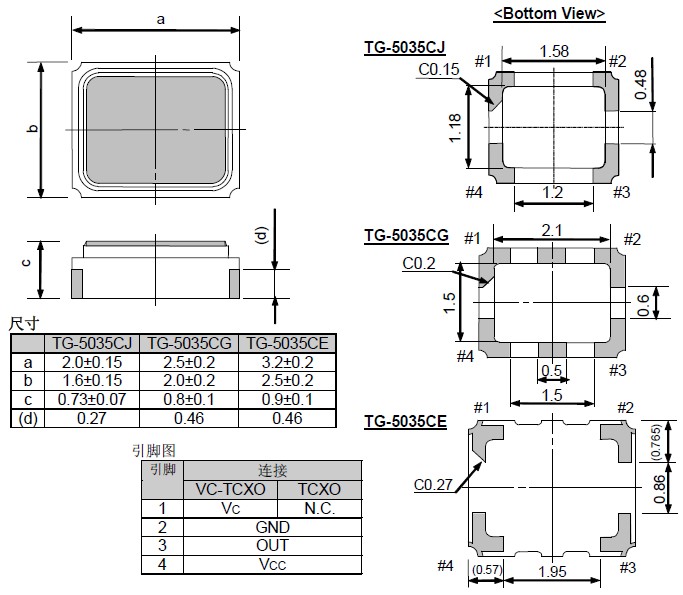

尺寸：2.50*2.00*0.8mm 詳細資料請查看PDF
PDF
產品描述：被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,“TG-5035CG-13N 19.2000M3”,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

石英晶振,溫補晶振,貼片晶振,TG-5035CG晶振“TG-5035CG-13N 19.2000M3”
頻率范圍13.000MHZ-52.000MHZ
電源電壓:1.8V
頻率老化: ±1.5ppm
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度 ±0.5 ppm
輸出方式：COMS
尺寸：小體積2.5*2.0*0.8mm
應用：汽車導航系統、汽車多媒體、遙控無鑰門鎖、車身電子、程控交換系統、無線發射基站、集成電路等產品。

EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生晶振集團通過富有創新和創造力的文化,提升企業價值,“TG-5035CG-13N 19.2000M3”致力于為客戶提供數碼影像創新技術和解決方案.同時愛普生以提供原子鐘的精準石英晶體振蕩器知名業界.僅此在音叉振子和振蕩器還遠遠達不到愛普生本身的要求.他們要求的是在元器件占領NO1.因此除了KHZ,MHZ的研究發展,另外還發明GHZ技術,使工藝技術達到人無完人,史前無例,實現以基波方式產生2.5GHz為止高頻的聲表面濾波器(SAW）元器件.

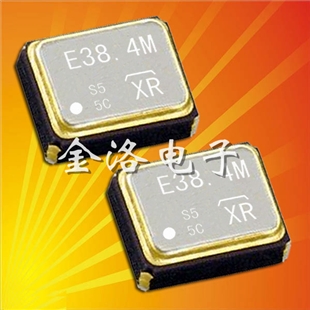

石英晶振,貼片晶振,TG-5035CG晶振,溫補晶振，“TG-5035CG-13N 19.2000M3”是一款2520mm貼片型的小體積溫補晶體振蕩器，厚度僅有0.8mm，超小超輕薄的石英晶振，電源電壓范圍從1.7V~3.3V可用，縮小占用空間的同時也可以節省電流，TG-5035CG晶振精度最高可以達到±0.5ppm，即使在特別惡劣的環境下，也可以適應，在-30~-40℃的低溫環境下，起振時間大約只需要2~3ms左右。

晶振型號/輸出類型	TG-5035CG晶振,溫補振蕩器
晶振類型	TCXO振蕩器
占空比	45 % ~ 55 %
振蕩模式	基本/第三泛音
電源電壓	1.8V
頻率范圍2	13.000MHZ-52.000MHZ
頻率穩定度	±0.5ppm
工作溫度	-40~+85℃
保存溫度	-40~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	3 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±5ppm /年最大。

“TG-5035CG-13N 19.2000M3”機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于貼片晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存有源晶振產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過單元的電流，
Re表示單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在進口晶體振蕩器電路中提供足夠的負極電阻，否則會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極

3.負載電容
如果貼片振蕩器電路中負載電容的不同，可能導致頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
