解鎖Statek振蕩器系列產品的品質與技術
　　Statek Corporation公司是美國比較具有代表性的一家壓電元件制造商,成立至今整整50年,生產的每一顆晶體和振蕩器都是自主研發和設計的,制造過程中和各個環節和步驟嚴格把關.因此Statek晶振贏得所有用戶和市場的尊重和支持,沒有成功是一步登天的,Statek能成為全美排名前10的晶振品牌,背后付出了許多努力,融合了經驗,資歷,技術,工藝,專心,認真,品質等眾多因素.
技術能力:
　　Statek的核心競爭力是利用其獲得專利的光刻和化學研磨工藝設計和制造石英晶片中的超小型諧振器的能力.可變大小的批處理使我們能夠通過標準和定制設備的高度混合來保持高效的生產.
　　通過完全的垂直整合,Statek對其產品的制造擁有完全的內部控制.從我們的Wafer Fab生產線中的切割石英棒到晶片研磨,拋光,光刻加工和化學研磨,再到組裝和密封,史塔克擁有完整的內部能力,可以制造和測試高精度,極其堅固且可靠的產品.陶瓷封裝的石英晶體諧振器,振蕩器和傳感器.
用料:
　　我們與國內供應商建立了長期關系,以確保穩定的高質量材料來源.我們用高品質的α石英制造諧振器.掃頻石英也可用于需要輻射硬度的應用.為了簡化和最小化器件電路,我們使用了貼片振蕩器專用集成電路.最后,我們設計自己的陶瓷包裝,然后由我們的姊妹公司AdTech Ceramics制造.

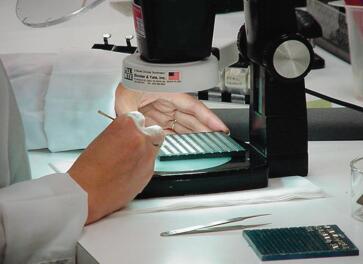

質量保證檢查

產品連續性:
　　Statek提供長期軍事計劃所需的連續支持.除了保持完整的記錄和可追溯性之外,我們還致力于支持客戶產品的生命周期.
質量保證:
　　Statek的整個組織都致力于確保其貼片晶振產品和服務達到或超過客戶的期望.通過不斷的改進,史塔克開發了一套融合了AS9100和ISO9001的質量體系.
STXOHG緊密穩定性:
　　•3.2x2.5mm密封陶瓷封裝
　　•±5ppm
　　•-40℃~+85℃
　　•3.2x2.5毫米SMD
　　•高抗震性達75,000克
　　•緊密的頻率穩定性和低相位噪聲
　　•超低的艾倫偏差和相位抖動
　　•超低周期抖動(1.4psrms)
　　•低加速度靈敏度
　　•低電流消耗:在整個溫度范圍內最大3.0mA空載
　　•提供全面的軍事測試
　　•CMOS輸出;啟用/禁用三態
　　•基本頻率;沒有PLL偽像
　　•可用的IBIS模型
　　•在美國設計制造
電氣規格表:

頻率范圍	10MHz~70MHz
電源電壓	2.5V~3.3V±10%
總頻率公差	±5ppm(Industrial)
典型電源電流1	3.0mA
輸出電壓電平	VOH>VDD-0.4V VOL<0.4V
輸出負載(CMOS)	15pF
啟動時間	5msMAX
上升/下降時間	5nsMAX
占空比	45%MIN,55%MAX
老化,第一年	2ppmMAX
休克生存2	Up~75,000g,0.5ms,1/2sine
振動生存3	20g,10-2,000Hzsweptsine
工作溫度范圍	-40℃~+85℃(Industrial) -55℃~+125℃(Military)
儲存溫度范圍	-55℃~+125℃
典型周期抖動(均方根)	1.4psover10,000cycles
最高工藝溫度	260℃for20seconds
最小/最大電源電壓(VDD)	-0.3V/4.0V
MIN/MAX啟用/禁用引腳電壓(VIN)	-0.3V/VDD+0.3V
濕氣敏感度等級(MSL):該產品是密封的,對濕氣不敏感.

　　1.VDD=3.3V,15pF負載,頻率為40MHz.
　　2.HG選件,頻率高達50MHz.有關50MHz以上的HG選項,請與工廠聯系.
　　3.根據MIL-STD-202,方法204,條件D.還提供隨機振動測試.
　　注意:除非另有說明,否則規格通常為25℃.規格如有變更,恕不另行通知.可能無法使用所有組合.所有參數均在10MΩ,15pF負載的環境溫度下測量.
關于斯塔克:
　　1970年,斯塔克公司(Statek Corporation)是第一家使用諸如光刻,化學銑削和微加工之類的半導體技術來制造晶片形式的Quartz Crystal的公司.如今,Statek在設計,開發和制造高度可靠的超微型石英頻率控制產品方面始終處于創新的最前沿.
　　50多年來,我們一直通過最先進的晶體諧振器和振蕩器為軍事計劃提供支持.我們提供按軍事標準制造和測試的頻率控制產品的完整產品組合:符合MIL-PRF-55310產品B級的振蕩器和符合MIL-PRF-3098的諧振器.我們竭誠為軍事市場的苛刻要求提供服務,使我們成為大多數主要國防承包商的首選供應商.我們的所有產品均在美國設計,制造和測試.
