英國Golledge品牌超小型1612汽車晶體GRX系列規格書
　　汽車系統和車載設備目前來說對電子元器件的尺寸要求并不是很高,主要是性能穩定性和溫度上的標準要高一些,應用在汽車身上的貼片晶振仍然以5032mm,3225mm為主.但是這幾年隨著產品越來越小型化發展,汽車領域也漸漸采用更小體積的晶振了,未來將會由小尺寸的貼片晶振主導頻率元件市場.這是一個機遇也是一大挑戰,眾多海內外晶振廠家已經做好了準備,迎接這個挑戰,微小型設計和開發正處于蓬勃的發展期和上升期中.
　　Golledge的專用汽車GRX系列產品中最小的一個,是超小型1.6x1.2x0.45mmGRX-210汽車晶體,其頻率范圍為26.0-40MHz,并完全符合AEC-Q200標準.GRX-210的微型陶瓷封裝采用真空密封,具有出色的長期穩定性和良好的老化特性.這種表面貼裝汽車電子晶振解決方案提供了一系列的溫度穩定性,校準容差和電路條件選擇,并且在大批量生產時具有很高的成本效益,使其成為大規模汽車項目的理想選擇.

GRX-210超小型汽車晶體(AEC-Q200):
　　符合AEC-Q200的汽車應用要求
　　真空密封,具有出色的長期穩定性
　　低成本,高可靠性
　　金屬蓋可以接地以最小化EMI
　　微型尺寸,最大程度節省空間/減輕重量
　　GRX-210隨附在卷帶包裝中,每卷3K件是此晶振的標準T&R包裝尺寸,可以按卷帶(無卷軸)或散裝的形式提供部分數量.
參數規格指標:

頻率范圍	26.0~40.0MHz
外型尺寸	1.6x1.2x0.45mm
儲存溫度范圍	-40~+125℃
靜電容(C 0)	最大5pF
等效串聯電阻	最大100Ω(26.0~29.99MHz) 最大80Ω(30.0~40.0MHz)
老化	第一年最大±3ppm
試駕等級	典型值10µW,最大100µW
焊接條件	260℃,10秒x2最大值
資質	AEC-Q200(汽車)

應用領域:
　　車載遠程信息處理
　　聯網汽車
　　遠程無鑰匙進入(RKE)
　　音頻(DAB/藍牙)
　　相機

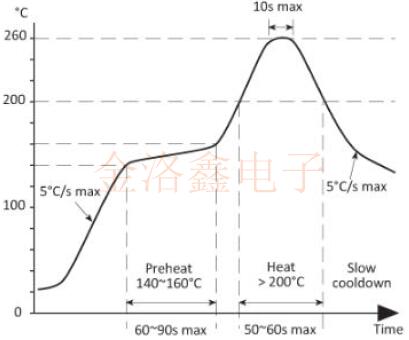

焊性極限:260℃最大x10sec最大x2最大

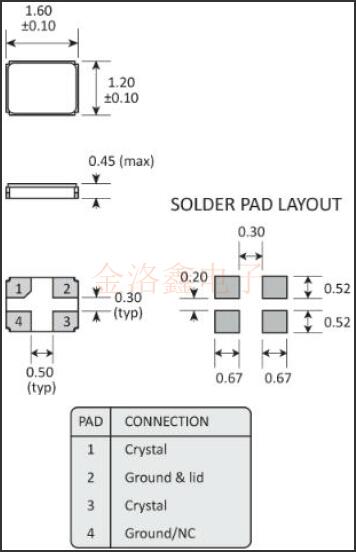

封裝尺寸圖

制造工藝:
　　陶瓷主體,帶鍍金墊
　　金屬蓋,接縫密封
材料組成:
　　無鉛無鉛(<0.1%(重量))
　　符合RoHS標準,無任何豁免符合RoHS,無任何豁免.
　　達到符合REACH.
　　沖突礦物聲明不含沖突礦物.
　　無鹵素聲明不含鹵素.
　　不含消耗臭氧層的物質.
　　GRX-210晶振系列配置的參數選項中,校準公差的范圍可從±10ppm~±30ppm中可選,工作溫度范圍可支持-40℃~+85℃/-40℃~125℃,基本的振蕩模式,負載電容則有8pF,10pF,12pF,16pF等多種選擇.如果大家對這款SMD晶振有其他特殊要求,可聯系金洛鑫電子0755-27837162,我們將會把你的訴求與原廠聯系協商,給出完整的方案.
