希華晶振,TXO83晶振,5032晶振,溫補晶振
參數:頻率范圍6.000MHZ-45.000MHZ
電源電壓: 2.8V
負載電容: 10PF
工作溫度: -30℃~+75℃
保存溫度: -40℃~+85℃
精度 ±2.0ppm
消耗電流：1.5mA Max.
尺寸：小體積輕型5.0*3.2*1.05
應用：主要應用領域:集成電路，程控交換系統，無線發射基站，全球GPS定位系統，車載導航設備等領域。

       SIWARD在追求永續經營的過程中， 依顧客要求及期望，對全體同仁宣告，抱持品質優先的政策方向，明文訂定經營理念及品質政策，制造符合顧客要求及適用法規要求的貼片晶振產品。
       產品應用范圍包含行動電話、平板電腦、衛星通訊、車載系統、全球定位系統、個人電腦、無線通信及家用產品等，扮演基本信號源產生、傳遞、濾波等功能。持續致力于晶振技術研究開發及品質落實扎根，營運據點遍布臺灣、中國大陸、日本、新加坡、美國及歐洲等世界各地，使希華得以提供服務予世界電子大廠。

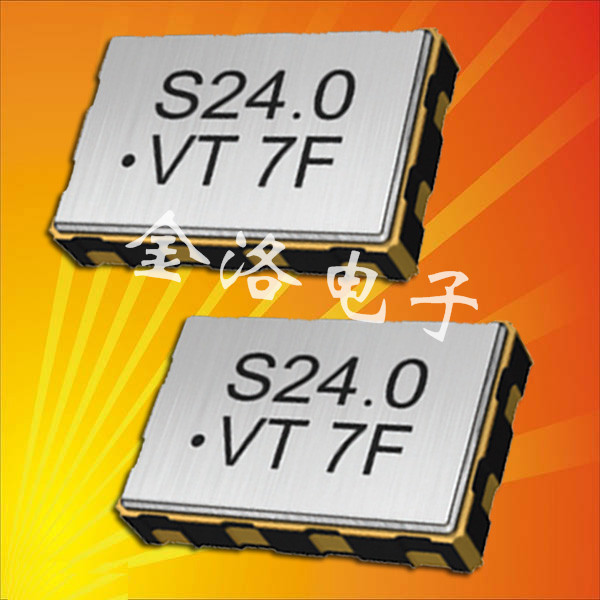

     希華晶振,TXO83晶振,5032晶振,溫補晶振，是臺灣進口的一款5032mm貼片型有源石英晶振，產品本身具有溫補補償功能，有體積小，重量輕，質量好等多種優勢，采用編帶方式的外包裝可適應晶振貼片機的高效自動貼裝，符合歐盟的ROHS規定，所以TXO83晶振也是一款環保晶振，可滿足無鉛焊接高溫回流溫度曲線特性。

1.驅動能力
驅動能力說明諧振晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過石英晶體振蕩器單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

                           振蕩回路參數設置參考
