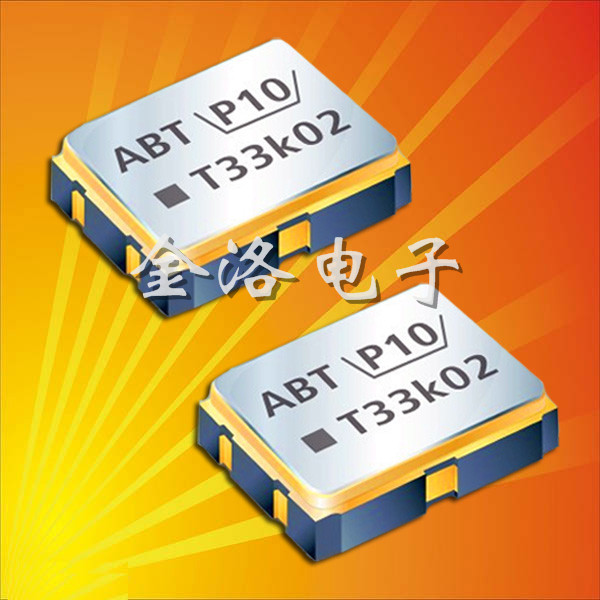

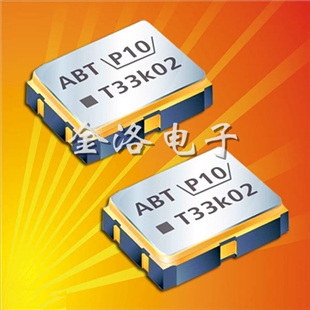

TCXO溫補晶振,7Q貼息式晶體振蕩器,3225封裝晶振

規格型號：92294859
頻率：13.000~52.000MHZ
尺寸：3.2*2.5*1.0mm詳細資料參照PDF
PDF
產品描述：該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途.

　　TCXO溫補晶振,7Q貼息式晶體振蕩器,3225封裝晶振小尺寸的TCXO溫補晶振內部晶片焊接模式采用了,高精密點膠技術,晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使晶片的點膠的精度在±0.02mm之內,確保TCXO晶體產品精度,穩定性能良好發揮功能.

TXC晶振型號/類型	7Q
輸出類型	Clipped Sinewave,剪裁正弦波
輸出負載	10pF
振蕩模式	基本/第三泛音
電源電壓	1.8~3.3V
頻率范圍	13~52MHZ
頻率穩定度	±0.5/±2.0 ppm
工作溫度	- 10 ~ + 70 ℃
保存溫度	- 40 ~ + 85 ℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫~20兆赫）	1個PS最大。
老化率	±1 ppm /年最大。

　　TCXO溫補晶振,3225封裝晶振,7Q貼息式晶體振蕩器產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 對應IC可能) 高度:最高0.8 mm,體積:0.0022 cm³,重量:0.008 g,超小型,輕型.低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC(頻率控制)功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

機械振動的影響
　　當晶振產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

　　石英晶振是一種易碎元器件對于晶振的保存方式也要妥當.
1.首先要考慮其周圍的潮濕度,做好防擠壓措施,放在干燥通風的地方.使其晶體避免受潮導致其他電氣參數發生變化.
2.其次對于易碎的晶振器件要做好防震措施,不宜放在較高的貨架上,在使用的過程,也不宜使晶振跌落,一般來說,從高空跌落的晶振不應再次使用.
3.在晶振焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生內變,而產生不穩定.
4.晶振外殼需要接地時,應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振,
5.保證兩條引腳的焊錫點不相連,否則也會導致晶體停振,
6.對于需要剪腳的晶振,應該注意機械應力的影響.
7.焊錫之后,要進行清洗,以免絕緣電阻不符合要求
