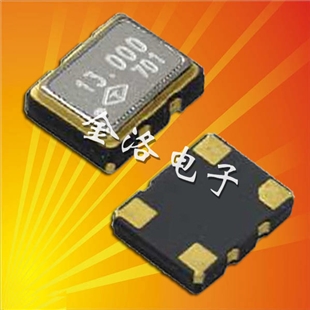

泰藝晶振,TX晶振,3225晶振,臺產晶振

規格型號：85781149
頻率：10.000MHZ-52.000MHZ
尺寸：3.2*2.5*0.9mm 詳細資料請查看PDF
PDF
產品描述：主要應用領域:無線通訊,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域.

泰藝晶振,TX晶振,3225晶振,臺產晶振
參數:頻率范圍10.000MHZ-52.000MHZ
電源電壓: 3.0V
負載電容: 10PF
工作溫度: -30℃~+85℃
保存溫度: -40℃~+85℃
精度 ±2.0ppm
捆包單位：3000pcs/reel
尺寸：小體積設計3.2*2.5*0.9mm
應用：QCM感測，GPS全球定位系統，信息計算機設備，基礎通信設備，網絡設備和無線通信等產品。

泰藝經營團隊以客戶為本不斷地改善，追求最高的品質品質宣言:泰藝電子股份有限公司為一生產石英晶體頻率控制元件的專業廠商，過去數年中我們的產品于世界競爭市場中，始終保持著領先地位，面對未來多變的環境及規劃公司企業前景。
泰藝電子的所有生產晶振工廠均獲得ISO9001品質管理及 ISO14001環境管理系統的認證。從研發到出貨均依循國際法規要求，提供符合最新國際標準(有毒有害物質管理要求,如 RoHS、REACH, 廢棄物回收再利用如WEEE)之產品與服務。

泰藝晶振,TX晶振,3225晶振,臺產晶振，屬于臺灣泰藝品牌的有源晶振，具有3225mm的小尺寸，和3.0V的低電壓，所以也是一款低功耗低電壓晶振，溫度特性為工作時-30℃~+85℃，保存溫度是-40℃~+85℃，能夠抵抗惡劣的環境條件，TX晶振滿足無鉛高溫回流焊溫度曲線特性，常用于要求比較高的產品身上，可發揮其良好的電氣特性。

泰藝晶振型號/輸出類型	TX晶振泰藝SMD晶振
晶振類型	TCXO振蕩器
輸出負載	10pF
振蕩模式	基本/第三泛音
電源電壓	3.0V
頻率范圍2	10.000MHZ-52.000MHZ
頻率穩定度	±2.0ppm
工作溫度	-30~+85℃
保存溫度	-40~+85℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發石英晶振功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致有源晶振非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致貼片晶振無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過溫補晶振的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
