　　石英晶體振蕩器簡稱晶振，英文名為Crystal，它是時鐘電路中最重要的部件，作用是向顯卡、網卡、主板等配件的各部分提供基準頻率。它可以像個標尺，工作頻率不穩定會造成相關設備工作頻率不穩定，自然容易出問題。由于制造工藝不斷提高，現在晶振的頻率偏差、溫度穩定性、老化率、密封性等重要技術指標都很好，已不容易出現故障，但在選用時仍可留意一下晶振的質量。

　　由于石英晶體振蕩器具有非常好的頻率穩定性和抗外界干擾的能力，所以石英晶體振蕩器是用來產生基準頻率的。通過基準頻率來控制電路中的頻率的準確性。它的應用范圍相對來說也是比較廣的，質量等級、頻率精度差別也是很大的。通訊系統使用的信號源內部配件絕大部分也是用石英晶體振蕩器。

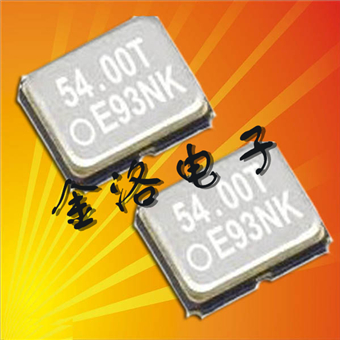

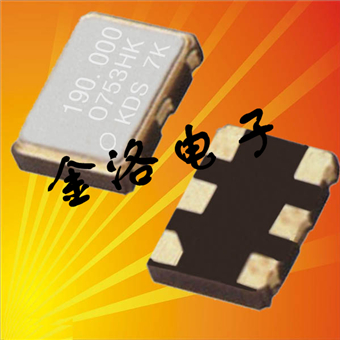

　　有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶振外，還有晶體管和阻容元件不需要DSP片內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單（主要是做好電源濾波，通常使用一個電容和電感構成的P1型濾波網絡，輸出端用一個小阻值過濾信號即可），不需要復雜配置。有源晶振通常的用法，一腳懸空，二腳接地，三腳接輸出，四腳接電壓。

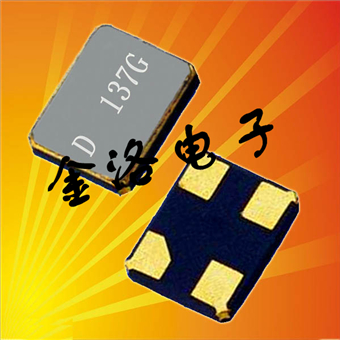

　　無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來。需要用DSP片內部振蕩器，無源晶體沒有電壓的問題，信號電平是可變的，也就是說根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的DSP，而且價格通常也很低，因此對于一般的應用如果條件許可建議使用晶體，尤其適合產品線豐富批量大的生產者。
　　如果有電路就用無源，否則就用有源。對于無源晶體，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性比較差而且價格高。

　　微控制器的時鐘源可以分為兩類：基于機械諧振器件的鐘源，如晶振，陶瓷諧振器槽路：RC(電阻、電容)振蕩器，一種是皮爾斯振蕩器配置，適用于晶振和陶瓷諧振槽路，另一種為簡單的分立RC振蕩器。基于晶振與陶瓷諧振槽路的振蕩器通常能提供非常高的初始精度和較低的溫度系數，RC振蕩器能夠快速啟動，成本也比較低，但通常在整個溫度和工作電源電壓范圍內精度較差，會在標稱輸出頻率的5%至50%范圍內變化。但其性能受環境條件和電路元件選擇的影響，需認真對待振蕩器電路的元件選擇和線路板布局，在使用時，陶瓷諧振槽路相應的負載電容必須根據特定的邏輯系列進行優化。具有高Q值的晶振對放大器的選擇并不敏感，但在過驅動時容易產生頻率漂移（甚至可能損壞），影響振蕩器工作的環境因素有：電磁干擾（EMI）、機械震動與沖擊、濕度和溫度。這些因素會增大輸出頻率的變化，增加不穩定性，并且在有些情況下，還會造成振蕩器停振。

　　上面大部分問題都可以通過使用振蕩器模塊避免，這些模塊自帶振蕩器，提供低阻方波輸出，并且能夠在一定條件下保證運行。最常用的兩種類型是石英晶振模塊和集成RC振蕩器（硅振蕩器）。晶振模塊提供與分立晶振相同的精度，硅振蕩器的精度要比分立RC振蕩器高，多數情況下能夠提供與陶瓷諧振槽路相當?shù)木取?br /> 　　選擇振蕩器時還需要考慮功耗，分立振蕩器的功耗主要由反饋放大器的電源電流以及電路內部的電容值所決定，CMOS放大器功耗與工作頻率成正比，可以表示為功率耗散電容值。陶瓷諧振槽路一般具有較大的負載電容，相應地也需要更多的電流。在特定的應用場合優化時鐘源需要綜合考慮以下因素：精度、成本、功耗以及環境需求。
