晶振虐我千萬遍,我待晶振如初戀

來源：http://www.qp11688.cn 作者：jinluodz 2013年08月07

    最近迷戀上了一部電視劇---幸福選擇題，具體劇情就是從小單親，但是貼心的她從小就壓抑，自我真實的活潑有主見個性，在爸爸及眾人面前做一個聽話乖巧的小公主，長大後在父親事業出現重大危機時，她掙扎猶豫后，決定挺身而出接受金主俊杰提出的以結婚為交換條件…
    然而，在決定下嫁金主俊杰之后，對于這種建立在金錢之上、沒愛情為基礎的婚姻。黎恩真心想：“如果生命可以重來一次的話，我一定要選擇做我自己!”
從順從真心而逃婚的恩真，碰上了翹家落跑的何立方，兩個個性南轅北轍的人，因撞而起的兩人將從此情感牽扯不斷。興趣開發美容保養品，腦袋中總是有許多想法以及計劃，但家中制作傳統茶業的爸爸希望立方可以接掌家中事業，在夢想與責任中，何立方選擇了夢想，并希望可以實現，于是，立方落跑了!
    落跑途中”撞”上一個莫名的女孩黎恩真，讓何立方的落跑計劃一切變了調，完全打亂了他生活的節奏，此后何立方的生命中就此多加入了黎恩真的存在，落跑計劃也只好因黎恩真而暫停執行，當務之急還是先處理這位莫名女孩吧。
    閑暇之余，電視成為了主要的娛樂工具，我們嘴里常說道晶振，但關于晶振運用于的方面，內行看門道外行看熱鬧。其實晶振是一種很普遍的電子元件，比較頻繁的出現在電路中，像我們日常舉杯紅酒窩在沙發看的電視，就是倚著晶振制造而成的。
    一套完整的電視機，得具備于遙控器、微處理電路、色副載波電路、行振蕩電路、伴音電路這五類。

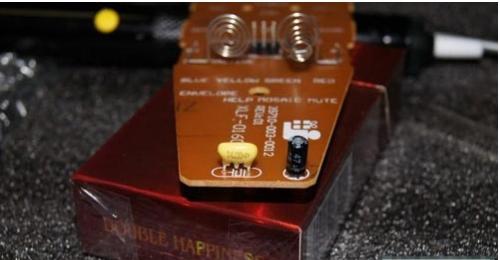

    在遙控器中，常規用到諧振頻率方為455E、455KHz等，因為遙控器工作需要某種時鐘信號源，對時鐘信號進行分頻、編碼、發射，然后變成紅外線指令信號，如此方能控制盒之魂電視機的工作狀態。然而遙控器所需的時鐘信號是由晶振構成振蕩電路所產生的,像客戶比較常提到防振或不防振陶瓷晶振，就是CRB455E。

    電視機微處理電路的功能是接受遙控指令信號、處理指令信號、控制電視機工作狀態。微處理器在處理指令信號的過程中需要一種時鐘信號，用于控制微處理程序運行的時序。該時鐘信號是由石英晶振構成振蕩電路產生的。微處理電路應用晶振的諧振頻率常見的有1MHz、4MHz、8MHz、10MHz、12MHz等，以4MHz貼片晶振應用最多。
    電視機工作時為了還原圖像的彩色，必須有一個4.43MHz的副載波，才能解調出接收信號中的彩色信號，電視機才能重現彩色圖像。這個副載波是由石英晶振構成振蕩電路產生的。PAL制式采用諧振頻率為4.43MHz的石英晶振．對于其他彩色制式，色副載波振蕩電路則應用3.58MHz、8.86MHz的晶振。
    電視機為了顯示光柵，都設置有行掃描電路。行掃描電路主要由行振蕩、行推動：行輸出三個單元電路組成，其中行振蕩電路的任務是產生15625Hz行頻信號，再進行推動放大、升壓整流，以及進行行掃描，便使顯像管發光。根據電視機行掃描制式不同，行振蕩電路常用到諧振頻率為500kHz、503.5kHz的陶瓷晶振，常見晶振型號有500F2、503A16、503AK、B500F25、B503F34、CSB500F2、CSB503B、CSB503F2、CSB500F9、CSB503F12等，它們均可互換使用。
    電視機第二伴音中頻信號隨制式的不同可以是5.5MHz、6.OMHz、6.5MHz等頻率，為了共用一個伴音電路處理不同頻率的伴音信號，常設置一個產生500kHz信號的振蕩電路，然盾利用電子加、減技術把5.5MHz和6.5MHz都變成6.OMHz的信號，這樣電視的伴音電路就只處理6.OMHz的伴音信號。伴音振蕩電路中常用到諧振頻率為500kHz的陶瓷晶振，常見型號有CRB500E、2500K等。但伴音電路500kHz晶振不能與行振蕩電路500kHz晶振通用，因為兩者的性能不相同。
    另外晶振廠家溫馨提示，在遙控器使用途中，若出現任何問題時，方可使用解碼器檢測遙控器發出來的碼值是否正確，也可以用最簡單的頻率計檢測晶振的頻率，還可以萬用表檢測晶振的靜電容，一般在300PF正負20%。
