LV-PECL低抖動性可編程SPXO振蕩器選項
　　一顆多方面性能支持的,優質的SPXO石英晶體振蕩器,應用在方案里可以起到事半功倍的效果,LV-PECL我們都知道是差分輸出邏輯的一種,與LVDS都是最常見的差分晶振輸出方式.可編程加上LV-PECL就已經是非常高端的振蕩器類型,目前雖然應用得不多,但未來隨著越來越先進的科技,將有可能成為晶振接下來的發展趨勢.
　　在當今快節奏的開發環境中,可編程振蕩器為板級設計提供了靈活性.可編程振蕩器提供24小時交貨,是支持標準和非標準頻率以及用于快速原型制作的快速頻率實驗的理想選擇.愛普生是最早引入可編程振蕩器技術的公司.基于這一歷史,愛普生能夠支持原型和預生產運行的24小時交貨時間.原型可以輕松轉換為與引腳兼容的Epson定頻振蕩器,以實現批量生產.
　　通過使用愛普生晶振最新的高性能小數N分頻PLL技術,愛普生創建了一系列用戶可編程/可選SPXO,可以通過LVPECL輸出提供任何頻率合成.輸出頻率可以設置為50MHz至800MHz.全新的小數N分頻PLL技術專為低功率和低抖動而設計,在這些器件中,集成相位抖動低于0.31psrms(12kHz至20MHz)(見圖1和2).

圖1:SG-8506的典型相位噪聲圖

表1:SG-8506的典型相位抖動數據

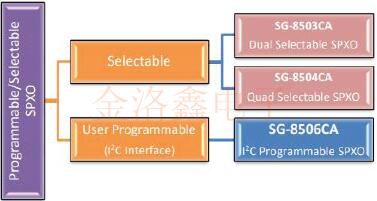

圖2:LVPECL輸出可編程/可選振蕩器

　　該石英晶體振蕩器系列由SPXO,小數N分頻PLL,LVPECL輸出緩沖器和輸出使能組成.可選選項最多具有4個其他寄存器,這些寄存器是預編程的或用戶可編程的,用戶可以從中選擇.用戶可編程選件具有I2C控制塊,可根據需要對頻率進行重新編程.

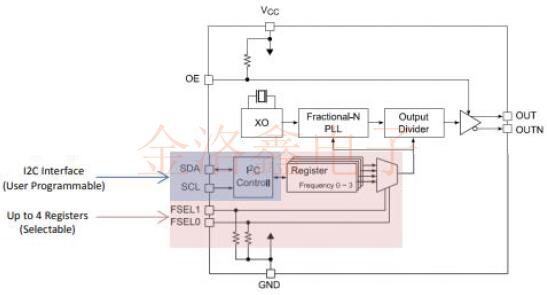

圖3:可編程振蕩器框圖

　　這一系列振蕩器針對高性能時序應用,提供頻率靈活性和低抖動性能.
　　SONET/SDH
　　OTN
　　GbE
　　光纖通道
　　多額定多協議線路卡

可編程晶體振蕩器的編程工具

SG-Writer ii
　　MEMS可編程振蕩器的編程工具:SG-8101、SG-8002、SG-8003、SG-9101、SG-8503、SG-8504和SG-8506系列(空白器件).
　　能夠在客戶方編程所需的頻率
　　外部電源通過USB電纜.
　　可用的個人電腦操作系統:視窗7(32位,64位)等,體積小,便于攜帶.
　　對于非易失性存儲器的頻率編程或默認啟動頻率

可選SMD插座適配器

SG-8503CA	Q91PR10W00026
SG-8504CA	Q91PR10W00027
SG-8506CA	Q91PR10W00028

選件空白設備

SG-8503CABLANKSAMPLE	X1G0050111001
SG-8504CABLANKSAMPLE	X1G0050211001
SG-8506CABLANKSAMPLE	X1G0050311001

　　頻率和其他選項存儲在非易失性存儲器中,這些是使用SG-WriterII進行一次編程的.
系統要求

操作系統	Windows7(32位,64位) WindowsVista(32位),WindowsXP(32位)
處理器	在奔騰41.4GHz或同等處理器上
內存容量	WindowsXP:超過512MB WindowsVista,Windows732位:1GB以上 Windows764位:超過2GB
其他	USB電纜(TypeA-mini-B) 選件SMD插座適配器

評估板:
　　SG-8506CA-EVB
　　VG7050EAN-EVB
　　VG7050ECN-EVB
　　客戶可以通過I2C接口設置目標頻率,并使用這些評估板評估器件.隨附軟件將目標頻率寄存器值寫入設備.
　　用戶可編程設備評估板(I2C接口)
特征:
　　PC-USB連接到評估板
　　通過I2C總線的寄存器設置進行設備評估
　　通過將晶振頻率值輸入到隨附軟件中進行目標寄存器計算
　　通過USB連接可提供電源(+2.5V或+3.3V)
