原來手機黑屏,是晶振不起振了
來源：http://www.qp11688.cn 作者：jinluodz 2013年06月06
如今社會，人們的生活已經離不開手機了，而手機不在是以往老款，功能不在局限于撥打電話發送短信這些，更多的偏向于智能化。在智能化的基礎上，更主張小型易攜帶，外觀美。不在像8.90年代那會兒，如此厚重的大哥大，雖說那時代為奢侈品，但產品外觀極其丑陋且還不易攜帶。隨著iphone手機的流行，國人追逐隨流，使得各個手機廠家，更加賣力的去研發出新產品。有一連串順口溜，來形容當今手機的偏向。三星的機子越做越大，蘋果的機子越做越長，諾基亞的機子越來越硬。三星越來越像瓷磚了，拿來砸人都怕碎了。手機摔一下心都疼幾下。蘋果的手機長了，單手操作點不到上面的去。還是以N8為代表的諾基亞硬派好，拆機都是里三層外三層的，可實現砸核桃拍人腦殼以及正當防衛的高級作用，多好！但是本人還是偏向于xperia索尼手機，因?yàn)槭桥⒆樱紩?huì)選擇像素高，音質好的，產品外觀美的。

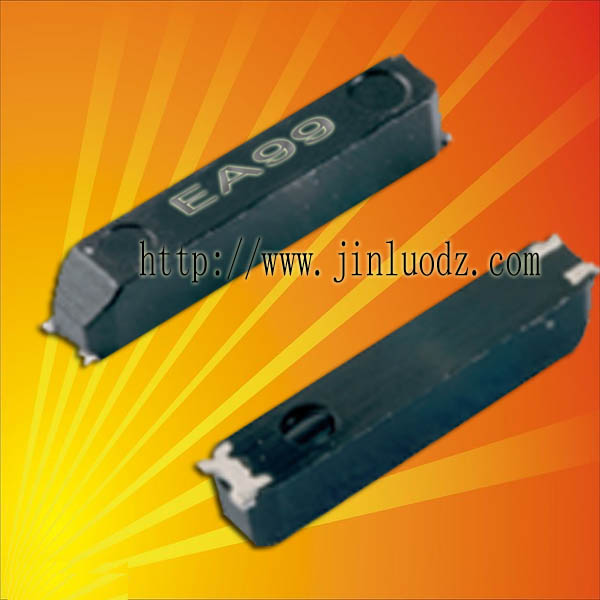

電子產品中都會有匿藏于一顆甚至幾顆晶振，之前未接觸此行業的時候，在剖解手機內部的時候，望著手機線路板，瞬間石化了。只知道這是一塊板，上班七七八八的都是些什么。有個黑色的像巧克力的是什么玩意兒。其實那是款愛普生MC-146晶振，尺寸為7.0x1.5x1.4mm，頻率為32.768KHZ。本產品有小型、薄型、輕型的貼片晶振表面音叉型晶體諧振器，產品具有優良的耐熱性和耐環境特性，可發揮晶振優良的電氣特性。
愛普生公司擁有世界頂端的機械技術,是全球數碼映像的領軍企業,同時也生產打印機和影印機等產品.而在電子元器件中,占主席地位,石英晶振中,EPSON愛普生做的異常出色.具了解，愛普生現已實現成為石英部件的NO1，40多年前為支持SEIKO(精工)手表而成立的Epson石英部件部門強在PC、NB、手機及消費電子等運用上,市占率高達七八成,其中又以32.768k晶振稱霸業界。愛普生以提供原子鐘的精準振蕩器知名業界。在電子部件幅員中,2008年石英振蕩器(包括Cystral和OSC)的市場規模僅約為半導體(約2600億美元)的2%(約50億美元)不到,算是利基市場,也因此身為其間的指導廠商,EPSON(Epson Toyocom的營業額高達800億日?qǐng)A)最大的希望是要讓石英晶振部件產業更上一層樓;并期許自身的目的是要從Leading No.1增長到Unique 1。
很多采購商為晶振的選購已經麻痹了，很多冒名的商家，打著愛普生晶振代理商的旗號，給到是假貨假貨，導致許多廠商心有余悸。雖然EPSON擁有遍布全球的銷售網絡，另外在大陸地區有極少數的代理商。但深圳市金洛電子有限公司是其較早的代理，該司在蘇州和香港以及馬來西亞等地設有辦事機構，能快速準確的為客戶提供高品質的EPSON產品以及優質的服務，在行業內有一定的知名度。
在使用手機時，屢屢會出現黑屏或手機無法開機，時鐘顯示錯亂等一系列問題。或者說是不良的手機生產廠家會把破爛或者等次低的晶振使用到手機線路板中，使得晶振不起振，懂晶振的人都是晶振是起脈沖作用的。
晶振廠家金洛電子技術部門與工程師的摸索與探討中，得出晶振不起振的幾點重大因素:
1.在檢漏工序中，就是在酒精加壓的環境下，晶體容易產生碰殼現象，即振動時芯片跟外殼容易相碰，從而晶體容易發生時振時不振或停振。
2.在壓封時，晶體內部要求抽真空充氮?dú)猓绻l(fā)生壓封不良，即晶體的密封性不好時，在酒精加壓的條件下，其表現為漏氣，稱之為雙漏，也會導致停振。
3.由于芯片本身的厚度很薄，當激勵功率過大時，會使內部石英芯片破損，導致停振。
4.有功負載會降低Q值（即品質因素），從而使晶體的穩定性下降，容易受周邊有源組件影響，處于不穩定狀態，出現時振時不振現象。
5.由于石英晶體在剪腳和焊錫的時候容易產生機械應力和熱應力，而焊錫溫度過高和作用時間太長都會影響到晶體，容易導致晶體處于臨界狀態，以至出現時振時不振現象，甚至停振。
6.在焊錫時，當錫絲透過線路板上小孔滲過，導致引腳跟外殼連接在一塊，或是晶振在制造過程中，基座上引腳的錫點和外殼相連接發生單漏，都會造成短路，從而引起停振。
7.當晶體頻率發生頻率漂移，且超出晶體頻率偏差范圍過多時，以至于捕捉不到晶體的中心頻率，從而導致芯片不起振。
