采購你會選擇優質晶振還是劣質晶振

來源：http://www.qp11688.cn 作者：jinluodz 2013年09月02

價格存在于任何事物中，一件相同的產品，都有著偌大的價格差異。就拿晶振做比擬，優質晶振與劣質晶振的懸殊在哪？此乃各大工廠采購人員、設計工程師的須得了解的問題，為產品節省最關鍵的成本。什么是關鍵的成本？產品質量不好，
退貨-換貨-工廠的人力物力-財力都是要重新開銷，客戶資源倒退，電子產品銷路困難，
這個關鍵的成本把握不好，這些都是應該認真清楚的認識到。
首先我們了解下什么是質量差的晶振，質量差的晶振主要的特點：
1.工廠二等品（參數要求不高、長年存貨、稱斤賣、不良品）
2.晶片的下腳料（使用晶片殘次品或晶片邊棱角）制作而成的晶振
3.批次不統一（負載電容之間有相差，老化程度不同，時間不一，不良混料）
4.制作過程粗糙，沒有嚴格按照國際標準流程制作。
優質晶振與質量差的晶振的區別在于優質晶振廠家如何按照國際標準流程制造晶振？

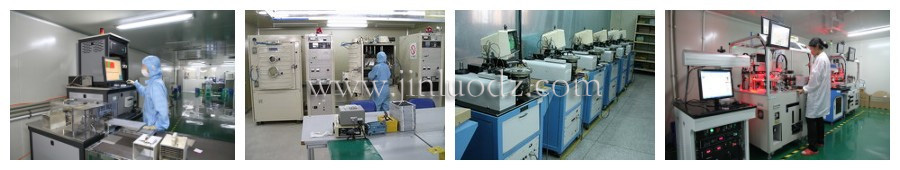

由于我司金洛電子，力求晶益求精，從而我司所有生產的晶振都必須經過30幾道工序才能完成出廠，以下9大項是成品檢測的國際標準。人工培植石英晶體，在經過高壓釜人工種植石英晶棒，取出晶棒，首先對晶棒定向，在對晶棒切割，在把切割下來的晶片定向，在對石英晶片的厚度分選，對晶片的粗磨，在對晶片的中磨，在精細磨，對晶片改園，切割磨邊，滾筒道邊，對晶片腐蝕，在對晶片頻率分選，早期晶片頻率分選都是靠人工，現在都是投入機器自動分選了，經過這么多道復雜的工序，這樣晶片的制作算是全部完成了。我們在來看看對石英晶振的成品生產過程，首先對晶片清洗，在對晶片鍍銀，上架點膠，在對晶片進行微調，測試，除濕，壓封，絕緣，老化，老化完之后在測試，激光印字，包裝，在經過這些工序之后，這樣就算是一顆完整的石英晶振了。
產品檢測性能，以下是各項測試指標與特性:
1:晶振產品自由跌落從75cm高度自由跌落到30mm后硬木版上，跌落三次滿足電器性能規定
2:產品震動頻率10~55Hz。振幅0。75mm，X`Y`Z方向各震動30分鐘滿足電器性能規定
3:引出端強度拉力:固定震蕩器主體，沿引腳軸向施加0。9Kg拉力，保持30±5秒。彎曲:引腳端頭懸掛450g的重物，彎曲90°，時間2~3秒，以相同速度返回原位置，再反向操作一次。引腳無撥出或斷裂現象
4:密封性將石英晶體諧振器浸在酒精中，加壓3Kg/cm2，時間五分鐘，測量引腳與基座間絕緣電阻>500M?(DC100V)
5:可焊性從引腳末端至底部2~2。5mm放入235℃±5℃的焊槽內，時間2±0。5秒。沾錫面>90%，頻率變化≤±10ppm。
6:耐焊接熱從引腳末端至底部2~2。5mm處放入350℃±10℃的焊槽內，時間3。5±0。5秒外觀無異常，滿足電器性能規定。
7:溫度循環將諧振器放置在高低溫箱中，將溫度設置在-10℃，溫度到達后保持30分鐘，再將溫箱升溫到+60℃，保持30分鐘，這是一個循環，再將溫箱降溫到-10℃，開始下一個循環，如此循環三次外觀無損傷，滿足電器性能規定
8恒定濕熱在40±3℃，RH90%±2%，放置48小時，取出后恢復2小時外觀無異常，滿足電器性能規定
9:石英晶振在經過高溫老化85℃±2℃老化240小時，取出后常溫下恢復2小時外觀無異常，滿足電器性能規定
