為什么要選擇超高穩定性的OCXO振蕩器?這是很多客戶的疑問,畢竟OCXO晶振本身的價格就比較高,應用在產品身上,無疑會增加制造的成本,然后使用它你會發現物超所值.OCXO晶振在這幾年得到了充分的發展,使用的數量和用戶每年都在新增,它主要用于比較高端,技術要求高的特殊產品和設備身上,這些產品的功能和性能,是常見的振蕩器也滿足不了的,尤其是對頻率偏差和穩定性的追求.

即使你試圖設置一個振蕩器的精確初始頻率幾個小時,它仍然會漂移,振蕩器將無法在整個使用過程中保持該頻率.在這篇文章中,您將學習許多頻率不穩定的來源,以及為什么Ultra-Stable OCXO可能是fix-all解決方案.有許多外部因素會對Oscillator的預期頻率產生負面影響.僅電路中的變體可以確定應用的頻率波動.例子包括:
電路元件
晶體管參數
供電電壓
雜散電容
輸出負載
此外,這里有5個常見的“頻率”,等待你的應用程序中的石英晶體振蕩器的頻率精度:
1.工作溫度范圍
環境溫度的波動對石英晶體頻率有顯著影響.為了對抗這種影響,開發了烤箱式冷凍振蕩器以將晶體保持在相同的高溫下.烤箱可以更好地控制晶體的溫度,即使環境溫度變化,OCXO的頻率穩定性也會越好.
2.有源設備的工作點
必須仔細選擇電路中有源器件的工作點,以便在其特性的線性部分工作.否則,晶體管參數可能會有變化.這最終會導致頻率不穩定.
3.機械振動
當涉及頻率穩定性和相位噪聲問題時,機械振動是一個非常普遍的問題.幸運的是,這些問題通常很容易避免或解決.這是因為石英是壓電材料.關于這一點很酷的部分是你可以給鐘表振蕩器施加電壓,它會振蕩或振動.壞消息是你可以施加一個振動并產生一個電壓,它會在感應振動的頻率偏移中顯示為相位噪聲.
4.熱量增加
當然,當電路工作一段延長的時間時,電路的溫度將開始升高.這種熱量增加將導致頻率確定元件(電容器,電感器,電阻器等)發生變化.在這種情況下,整體頻率的變化通常很慢,有時會使不穩定性變得不明顯.
5.工作電源
耦合到儲能電路的電源負載的任何改變都可能引起電路有效電阻的變化.當然,這是導致頻率輸出漂移的原因.該問題的可能解決方案是使用穩壓電源.
解決方案

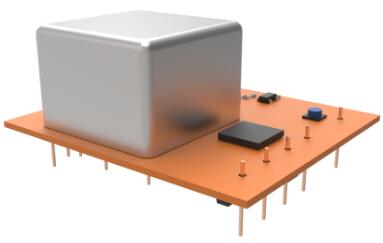

是的,您可以避免使用單個設備忍受上述每個問題來源......但為什么不盡量使用單個設備覆蓋盡可能多的地面？使用高質量,超穩定的OCXO振蕩器(有時縮寫為USO或MRO)可能是最簡單,最有效的解決方案.超穩定烤箱控制晶體振蕩器(OCXO)專門設計用于解決電路和應用中頻率不穩定的許多可能原因.一些更高質量的超穩定OCXO甚至可提供非常高的穩定性與溫度特性,可防止波動的溫度影響振蕩器的穩定性.
