　　石英晶體諧振器和石英晶體時鐘振蕩器統稱為晶振.在電子產業中諧振器用的是比較多的,所以很多時候就把晶振當成諧振器理解了.

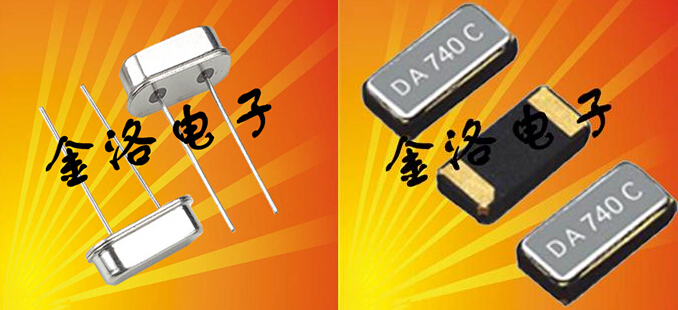

　諧振器一般分為插件(DIP)和貼片(SMD).
　插件中又分為HC-49U、HC-49U/S、音叉型(圓柱).HC-49U一般稱49U,有些采購俗稱“高型”,而HC-49U/S一般稱49S,俗稱“矮型”.
　音叉晶振按照體積分可分為3*8,2*6,1*5,1*4等等.
　貼片晶振按大小和腳位來分類.例如7*5(0705)、6*3.5(0603),5*3.2(5032)等等.
　腳位有4pin和2pin之分.

　　而振蕩器也可以分為插件和貼片晶振.插件的可以按大小和腳位來分.例如全尺寸的,又稱長方形或者14pin,半尺寸的又稱為正方形或者8pin.不過要注意的是,這里的14pin和8pin都是指振蕩器內部核心IC的腳位數,振蕩器本身是4pin.而從不同的應用層面來分,又可分為OSC(普通鐘振),TCXO(溫度補償),VCXO(壓控),OCXO(恒溫)等等.
　　HC-49S/U型產品,作為較常用的石英晶振,受到世界的極大關注. HC-49S,HC-49SMD,HC-49U石英晶體諧振器,常用的頻點10M、11.0592M、12M、13.560M、14.31818M、14.7456M、16M、18.432M、2.4576M、2M、20M、22.1184M、24.576M、24M、25M、26M、27.145M、27M、3.579M、3.6864M、32.768M、4.096M、4M、5.5296M、6M、7.6M、7.3728M、8M等.我司專供49S貼片晶振,直插晶振,頻點齊全,產品符合歐盟環保ROSH要求.

　　目前國內市場對石英晶體諧振器的年需求量約13~16億只,國內生產的石英晶體元器件出口量約占總量的70-80%.我國石英體元器件需求量近年來增幅較大,但價格下滑較快,普通低檔晶體元件價格已經降到接近產品成本的水平.晶體元器件的價格取決于類型和性能指標,其價格從高到低的大體排序為:石英晶體元器件、SMD、UM系列、49/US、49/U.目前我國市場供應較多的SMD石英晶體元器件是市場大量需求的產品,也是今后我國石英晶體元器件的主要發展方向.
　　隨著半導體產業的熱點由PC領域轉向無線通信和便攜數碼產品領域.更小體積的SMD晶振已取代引線型晶振,成為市場的主流.貼片晶振主要應用于無線通信領域,便攜數碼領域和汽車電子領域,其中以手機和數碼產品為主.
　　在電子信息產業的飛速發展與電子整機的小型化.高性能的發展趨勢里,石英晶體元器件的市場需求量還將快速增長,而對于MCF單片機晶體濾波器和TCXO溫度補償晶體振蕩器的需求量將會更大.
