西鐵城CFS-206晶振具體注意事項

來源：http://www.qp11688.cn 作者：jinluodz 2013年09月09

電子元件行業，全球百強企業，【西鐵城晶振】品牌，主要在中國梧州生產石英水晶振子，石英水晶發振器，音叉型石英晶體諧振器32.768K系列水晶產品，CFS-206石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器。也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器，在極端嚴酷的環境條件下也能發揮穩定的起振特性，產品本身具有耐熱，耐振，耐撞擊等優良的耐環境特性，滿足無鉛焊接的回流溫度曲線要求，符合Rohs標準。
但當使用西鐵城CFS-206時，需注意的事項為：
一、當錯誤的下降
晶體振蕩器的振動和沖擊，并設計符合標準的要求，但我們生產的，如過大的沖擊時，有人不小心掉在地上，如在不使用時，請確保您晶振的表現。
二、當焊接
1、當焊接引線，烙鐵頭溫度380℃以下，請采取3秒或更少。
2、實施焊接，請在10秒內260℃以下焊接。此外，晶體建議你站在板焊接時
，焊接到電路板上晶體旁邊時，請盡量傳達到整個晶體的熱。
3、在加熱情況下通過晶體（如例如回流爐）是非常小的保持架，焊接，因為注射的方法，它可顯著地降低性能，應避免使用，請。
<表面安裝(SMD)類型>

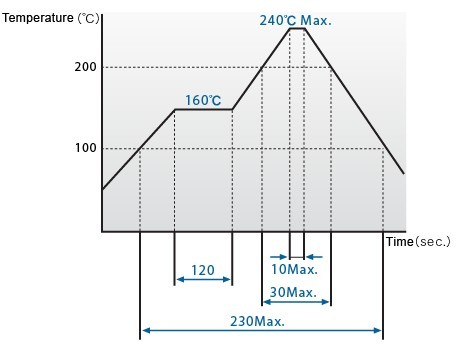

1、對于鉛焊料

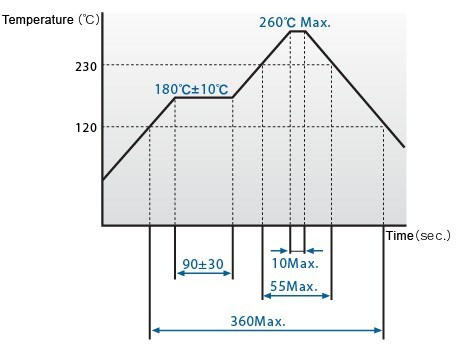

2、對于無鉛焊接

III、當你引線彎折時
1、請（3。0mm的建議）分開的，盡可能地與彎曲時的處理的移動設備，它規定在襯底的石英晶體振蕩器，它安裝它。請避免直接從導線根彎曲。
2、請不要剃掉焊料電鍍引線，引線的晶體振蕩器，當你彎腰。
四、當安裝在基片上
1、性能可能會顯著惡化，并避免固定頭部的密封管，焊料，請。我們將建議固定在定影時，與橡膠基粘合劑。

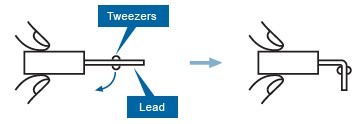

2、鉛形成的手，當你做下面請
• 手與密封管中
• 用細鑷子和彎曲。
0。5mm的位置是彎腰，彎腰手，如果你進入工作，以最小的可能密封3.0毫米建議彎曲的地方。
• 90度彎頭鑷子保持著領先地位的同時，
在這個時候，請注意，你沒有足夠的拉帶領。

<表面貼裝(SMD) TYPE>
當使用自動裝配機，測試機實施實施前，請確保性能不受影響。如果你想實現這個過程相當板雪橇板后發生，請小心，不影響產品的特性和焊接條件雪橇。
五、當你洗
1、對于超聲波清洗它可能被破壞的晶體振蕩器的使用條款，請確保洗臉解釋為在使用前確認標準。
2、洗衣機在洗滌之前也可以使用，檢查，請解釋。
2、處理票據晶體振蕩器
一、當放棄它的錯誤
請?zhí)幚碜⒁馐马椌w振蕩器。
二、當焊接
請把它無論是在三秒鐘內從260到10秒內，或380℃或更低時，焊接。至于回流條件的例子中，它們被處理的晶體振蕩器的說明1。請參閱到獲得
III、清洗時
1、有一種可能性，晶體振蕩器的使用條件有關的超聲波清洗被破壞，并確認它，請根據洗滌條件之前使用它。
2、請確認與之前使用的清洗液的清洗液。
四、當安裝在基片上
請安裝在相反的方向時，它會導致誤動作和破壞，并確認，并安裝方向。
使用自動安裝機，必須使用該模型后，確認不存在損害影響少。
五、熱沖擊
請避免急劇的溫度變化的重復的，以便有一個內置在包中的晶體振蕩器和斷線的劣化導致的可能性。
六、靜電
加入過多的靜電時，IC可能被摧毀，以及包裝和運輸船只必須使用電導電之一。此外，請地球烙鐵和測量電路等工作時，通過使用一個沒有高電壓泄漏。
七、噪音
甲閂鎖現象，虛假的現象可能會造成過度的門診噪聲時，印象深刻到電源和輸入端子，它會導致誤操作。此外，請不要把附近振蕩器產生高噪聲。
VIII、電源線
請設計要盡可能低的電源阻抗。穩定運行的振蕩器電源引腳（VDD和GND引腳），最好是在接近，0。01μF?請附上一個0。1μF旁路。供應線（VDD，GND），請有短，粗絲。
九、輸出線
線路阻抗和輸出降低，減少電磁輻射的寬度，輸出負載，請盡量接近實現振蕩器。
十、輸入線
請與VDD連接OE雖然在里面上拉時，它使用低阻抗的噪聲的措施，或不使用它。
3、所有產品的共同處理票據
一、保持
保持在一個長期的高溫和高濕度會導致惡化的頻率精度和焊接的惡化的地方，并保持它在不產生結露的直接陽光沒有按正常溫度和正常濕度的地方噸罷工，請
保存期半年內盡可能請。
