愛普生CMOS石英晶體振蕩器封裝參數選型指南
　　關于愛普生晶振這個品牌想必不用我過多介紹,大家都是比較熟悉和了解的,在整個晶振行業里,精工愛普生株式會社生產的頻率組件產品是比較齊全的,擁有一系列完整的生產產線,規模巨大是行業中的佼佼者.從普通的32.768K到MEMS可編程均有涉及,近年來愛普生的石英晶體振蕩器尤為受歡迎,客戶可以在愛普生的晶體和石英晶體振蕩器列表里找到適合自己產品用的.今天金洛鑫電子就來為大家推薦一下,愛普生CMOS輸出標準SPXO晶體振蕩器系列的封裝和參數,讓廣大用戶有一個更直面的了解,更容易選擇!
主要特點:
　　頻率范圍:從1MHz~170MHz
　　溫度范圍:-40℃~+105℃
　　緊密穩定性:±25ppm,±50ppm,±100ppm
　　電源電壓:1.8V,2.5V,3.3V,5.0V(SG5032/7050CCN)
　　低功耗:最大低~3.0mA
　　單端輸出:CMOS
　　功能:待機(ST)
　　五種包裝尺寸:7.0x5.0、5.0x3.2、3.2x2.5、2.5x2.0、2.0x1.6

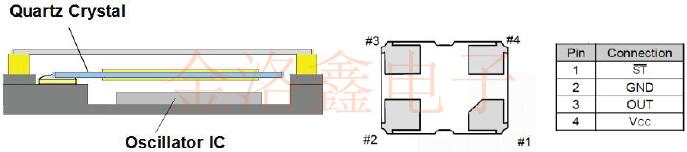

　　愛普生的CMOS簡易封裝晶體振蕩器(SPXO)包含一個石英晶體和一個石英晶體振蕩器集成電路.為了提高質量,愛普生僅使用基本模式晶體.愛普生的CMOS輸出SPXO系列的尺寸從7.0mmx5.0mm~2.0mmx1.6mm,覆蓋溫度范圍高達-40℃~+105℃,并使用行業標準的引腳排列.

　　愛普生的固定頻率CMOS輸出SPXS采用各種行業標準的小型表面貼裝SMD晶振封裝,可提供高性能和低功耗,適用于所有應用.

優點:
　　體積小
　　擴展溫度范圍
　　更嚴格的穩定性
　　低功耗
　　CMOS輸出
基頻晶體:
　　為了保證質量,愛普生CMOS輸出晶振僅使用基本模式晶體.基本晶體不會出現第三泛音設計常見的模式跳躍或冷啟動問題.與基于PLL的振蕩器相比,基本振蕩器耗散的功率更少,并且不會產生參考雜散.

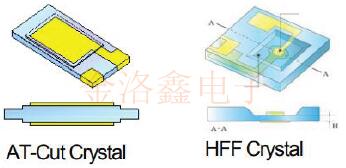

　　對于低于75MHz的頻率,愛普生CMOS輸出SPXO使用標準的AT切割(基本)晶體.在80MHz以上,愛普生CMOS輸出SPXO使用HFF(高頻基波)晶體.為了獲得高頻率,使用氫氟酸(HF)蝕刻HFF晶體以產生具有薄諧振區的倒置臺面.通過對AT切割和HFF晶體使用光刻MEMS蝕刻工藝,愛普生可在所有頻率上實現出色的工藝控制和良好的機械特性.
完整的產品線:
　　愛普生擁有完整的CMOS輸出SPXO石英晶體振蕩器產品線,覆蓋范圍1-170MHz,封裝尺寸從7x5到2x1.6.

產品	尺寸(mm)	頻率(MHz)	VCC(V)	最大ICC(mA)
AT水晶SPXO
SG2016CAN晶振	2.0x1.6x0.7	1.2~75	1.8~3.3	3.0
SG-210STF晶振	2.5x2.0x0.8	1~75	1.8~3.3	3.0
SG-310SEF晶振	3.2x2.5x1.05	2~48	1.8	4.5
SG-310SDF晶振	3.2x2.5x1.05	2~48	2.5	4.5
SG-310SCF晶振	3.2x2.5x1.05	2~48	3.3	4.5
SG5032CAN晶振	5.0x3.2x1.1	1~75	1.8~3.3	3.0
SG7050CAN晶振	7.0x5.0x1.3	1~75	1.8~3.3	3.0
AT晶體高壓(5V)SPXO
SG5032CCN晶振	5.0x3.2x1.1	2.5~50	5.0	20.0
SG7050CCN晶振	7.0x5.0x1.3	2.5~50	5.0	20.0
HFF水晶SPXO
SG-210SEH晶振	2.5x2.0x0.8	80~170	1.8	8.0
SG-210SDH晶振	2.5x2.0x0.8	80~170	2.5	9.0
SG-210SCH晶振	2.5x2.0x0.8	80~170	3.3	11.0
SG5032CBN晶振	5.0x3.2x1.1	80~170	1.8~3.3	11.0
SG7050CBN晶振	7.0x5.0x1.3	80~170	1.8~3.3	11.0

穩定性和工作溫度選項如下所示:

SG2016CAN/SG5032CN/ SG7050CN	SG-210STF	SG-210SH/SG-310SF
DB:±25ppm/-20℃~70℃	S:±25ppm/-20℃~70℃	B:±50ppm/-20℃~70℃
JB:±50ppm/-20℃~70℃	L:±50ppm/-40℃~85℃	C:±100ppm/-20℃~70℃
JG:±50ppm/-40℃~85℃	Y:±50ppm/-40℃~105℃	L:±50ppm/-40℃~85℃
JH:±50ppm/-40℃~105℃	±100ppm/-40℃~105℃	M:±100ppm/-40℃~85℃
LG:±100ppm/-40℃~85℃	-	注意:SG-310S*N系列選件包括±20ppm和±25ppm
LH:±100ppm/-40℃~105℃	-	-

可編程SPXO:
　　為了實現快速原型制作,可編程振蕩器可以用與前置頻率非常短的固定頻率SPXO石英晶體振蕩器相似的規格進行編程.愛普生提供了完整的引腳兼容可編程振蕩器系列.
　　CMOS是石英晶體振蕩器產品里最常見的一種輸出邏輯,雖然不能完全通用,但是適用于大部分的產品范圍,本身具有降低EMI,跨導大,低功耗,輸出阻抗低,低電源電壓,輸入阻抗高等優越特性.也因此各大晶振廠家在設計多款振蕩器時,都會搭載CMOS輸出,而且CMOS可以支持AT切割,HFF水晶,AT高電壓的應用,頻率穩定性相對也比較高,可靠性也高.如對以上晶振產品有需求可聯系金洛鑫電子0755-27837162,我們將給你提供需要的服務!
