臺灣頻率控制元器件制造商TAITIEN ELECTRONICS CO.,LTD.已成功開發出新一代的可編程高頻溫補振蕩器TX-P型,封裝3.2x2.5mm貼片型TCXO頻率高達1.5GHz的產品.應用產品范圍有智能電網,光纖通道,存儲區域網絡,高速千兆以太網,企業服務器,微處理器,寬帶接入,SAS/SATA等領域.(結尾附著部分泰藝原廠代碼)
Taitien致力于為客戶提供最佳價值的頻率控制解決方案,不斷開發各種基于晶體的定時產品,以滿足電信和高速數據通信市場的各種需求.TX-P型產品提供3種邏輯輸出可供選擇,即LVCMOS單端輸出,LVPECL和LVDS差分晶振.TX-P型具有優于任意頻率,快速發展和低相位噪聲的優點.典型相位抖動:0.8pSec(頻帶偏移12KHz~20MHz).

TX-P型產品的工作電壓為3.3V和2.5V.在-40°C至+85°C的溫度范圍內,頻率穩定性可達+/-1.0ppm.LVCMOS輸出的頻率范圍:10MHz~250MHz.LVPECL和LVDS輸出的頻率范圍:10MHz~1.5GHz.TX-P型產品提供不同應用和區域所需的頻率,以滿足客戶對高頻精度和小型化的各種要求.利用Taitien的內部端到端石英晶振制造專業知識和長期可靠性測試能力,Taitien的NN系列OCXO晶振擴展了產品功能,具有以下強大功能:
低電源電壓:3.3V和2.5V選項
時鐘輸出:CMOS,LVPECL,LVDS選項
CMOS輸出頻率支持10MHz至250MHz
差分輸出頻率支持從10MHz到1.5GHz
低相位抖動典型值為0.8pSRMS,頻率偏移為12kHz至20MHz
電流消耗低
頻率穩定性在-40°C至85°C范圍內±2.0ppm
無鉛/符合RoHS標準

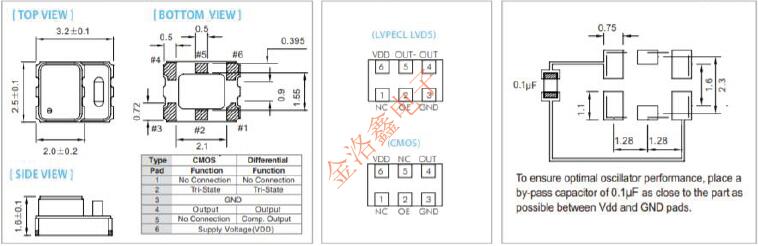

[尺寸封裝焊接腳位圖]

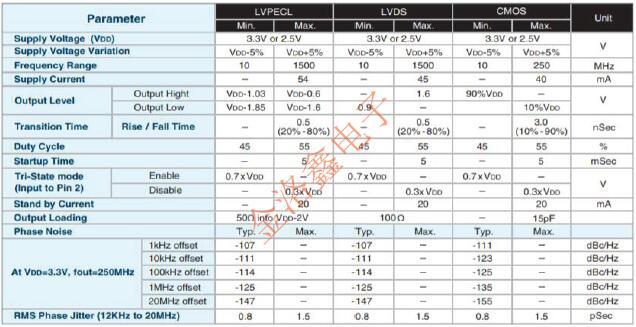

[電氣規格]
