Murata振蕩器XNCHH16M368TJEA4P0產品陣容介紹
來源：http://www.qp11688.cn 作者：金洛鑫電子 2019年11月08
Murata振蕩器XNCHH16M368TJEA4P0產品陣容介紹
日本Murata Manufacturing Co.,Ltd.公司生產的振蕩器類型主要有TCXO,VC-VCXO兩種,溫補晶振的型號開頭是XN,壓控溫補振蕩器的型號開頭是XT.因?yàn)樾阅芎头€(wěn)定性比較高,所以同屬于村田的工業級產品,這兩大類Murata振蕩器在行業里的知名度比較高,為了實現與5G的高精度同步.村田正在開發具有Stratum 3級或更高頻率穩定性的產品,除了可選的Vc功能外,還可以從限幅正弦波或CMOS中選擇輸出波形.
村田晶振品牌憑借高度可靠的晶體單元,卓越的溫度補償和調節方法(基于村田的長期經驗和專業知識),提供了多種TCXO(溫度補償晶體振蕩器)/VC-TCXO(電壓控制溫度補償晶體振蕩器)陣容.
[特征]
1.在整個溫度范圍內具有出色的頻率穩定性
2.優良的老化特性
3.低相位噪聲
4.低磁滯
5.該系列符合RoHS指令,無鉛(第3階段).
[應用領域]
1.小細胞
2.網絡設備(Stratum3,SyncE,IEEE1588)
3.GPS(GNSS)系統
4.商業廣播
1.1.焊接條件
(1)回流
請通過回流焊接將石英晶振安裝在電路板上.
助焊劑:請使用松香基助焊劑;但不要使用水溶性助焊劑.
焊接:請?jiān)谝韵聴l件下使用焊料(Sn-3.0Ag-0.5Cu).
焊膏的標準厚度:0.10至0.15mm
(2)烙鐵
如果被迫使用烙鐵來安裝組件,請不要直接用烙鐵接觸組件.如果施加過大的熱應力,可能會損壞組件的端子或金屬蓋.
1.2.焊接的最佳焊料量
請保持焊料量低于基板高度.當超過基板時,可能會導致金屬蓋和基板之間的密封部分損壞.
2.清洗
該組件無法承受洗滌.
3.安裝注意事項
推薦使用具有光學貼裝功能的貼裝機使用該組件,該組件可能會因機械力而損壞,具體取決于貼裝機和條件.確保在批量生產之前已使用貼裝機進行了評估.請勿使用采用機械貼裝的貼裝機.
1.產品存放條件
1).請將石英晶體振蕩器存放在溫度/濕度穩定的房間.并避免在高溫的地方
2).變化.請?jiān)谝韵聴l件下存儲產品:
溫度:-10至+40攝氏度
濕度:15至85％R.H.
2).保質期
產品的有效期(保質期)為未開封包裝的情況下交貨后的6個月.請?jiān)诮回浐蟮?個月內使用產品.如果長時間存放產品(超過6個月),請小心使用,因?yàn)楫a(chǎn)品的可焊性和/或生銹可能會降低.請定期確認產品的可焊性和特性.
3.產品保管注意事項
(1)請勿將產品存放在化學氣氛中(酸,堿,堿,有機氣體,硫化物等),因?yàn)槠涮匦钥赡軙?huì)降低質量,并且/或者由于在室內存放而導致可焊性下降.化學氣氛.
(2)請不要將產品直接放在沒有任何物品的地板上,以避免潮濕的地方和/或多塵的地方.
(3)請不要將產品存放在陽光直射,高溫和振動的地方.
(4)打開包裝后,請立即使用有源晶振產品,因?yàn)樘匦钥赡軙?huì)降低,和/或由于在較差的條件下存放而導致可焊性下降.
(5)請勿將產品掉落,以免破裂晶體元素.
如果施加過大的機械應力,可能會損壞組件:
1.確保在您的產品上提供適當?shù)墓收习踩δ?以防止由于我們的產品的異常功能或故障而造成的第二次損壞.
2.請不要在運輸設備(車輛,火車,輪船等)的以下應用中使用這些產品(例如:發動機控制,制動控制,轉向控制,車身控制).
Murata振蕩器XNCHH16M368TJEA4P0產品陣容介紹
日本Murata Manufacturing Co.,Ltd.公司生產的振蕩器類型主要有TCXO,VC-VCXO兩種,溫補晶振的型號開頭是XN,壓控溫補振蕩器的型號開頭是XT.因?yàn)樾阅芎头€(wěn)定性比較高,所以同屬于村田的工業級產品,這兩大類Murata振蕩器在行業里的知名度比較高,為了實現與5G的高精度同步.村田正在開發具有Stratum 3級或更高頻率穩定性的產品,除了可選的Vc功能外,還可以從限幅正弦波或CMOS中選擇輸出波形.
村田晶振品牌憑借高度可靠的晶體單元,卓越的溫度補償和調節方法(基于村田的長期經驗和專業知識),提供了多種TCXO(溫度補償晶體振蕩器)/VC-TCXO(電壓控制溫度補償晶體振蕩器)陣容.

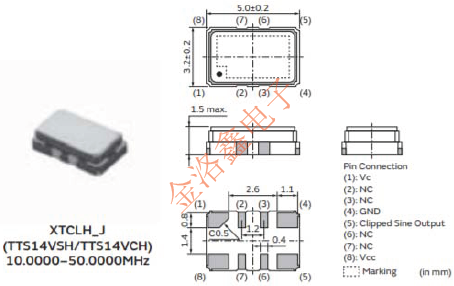

| 原廠編碼 | 頻率 | 頻率公差 | 用途 |
| XNCHH10M000TJEA2P0晶振 | 10.0000MHz | ±1ppm | 工業級 |
| XNCHH15M300TJEA0P0晶振 | 15.3000MHz | ±1ppm | 工業級 |
| XNCHH16M368TJEA4P0晶振 | 16.3680MHz | ±1ppm | 工業級 |
| XNCHH16M800TJEA3P0晶振 | 16.8000MHz | ±1ppm | 工業級 |
| XNCHH19M200TJEC1P0晶振 | 19.2000MHz | ±1ppm | 工業級 |
| XNCHH26M000TJEE5P0晶振 | 26.0000MHz | ±1ppm | 工業級 |
| XNCHH28M800TJEA1P0晶振 | 28.8000MHz | ±1ppm | 工業級 |
| XNCHH32M000TJEB5P0晶振 | 32.0000MHz | ±1ppm | 工業級 |
| XNCHH38M400TJEB3P0晶振 | 38.4000MHz | ±1ppm | 工業級 |
| XNCHH52M000TJEA1P0晶振 | 52.0000MHz | ±1ppm | 工業級 |
| XNCJH10M000TJEA8P0晶振 | 10.0000MHz | ±1ppm | 工業級 |
| XNCJH15M300TJEA0P0晶振 | 15.3000MHz | ±1ppm | 工業級 |
| XNCJH16M800TJEA1P0晶振 | 16.8000MHz | ±1ppm | 工業級 |
| XNCJH19M200TJEA5P0晶振 | 19.2000MHz | ±1ppm | 工業級 |
| XNCJH26M000TJEB4P0晶振 | 26.0000MHz | ±1ppm | 工業級 |
| XNCJH28M800TJEA1P0晶振 | 28.8000MHz | ±1ppm | 工業級 |
| XNCJH38M400TJEA3P0晶振 | 38.4000MHz | ±1ppm | 工業級 |
| XNCJH52M000TJEA0P0晶振 | 52.0000MHz | ±1ppm | 工業級 |
| XTCHH10M000TJEA3P0晶振 | 10.0000MHz | ±1ppm | 工業級 |
| XTCHH15M300TJEA2P0晶振 | 15.3000MHz | ±1ppm | 工業級 |
| XTCHH16M800TJEA2P0晶振 | 16.8000MHz | ±1ppm | 工業級 |
| XTCHH19M200TJEB4P0晶振 | 19.2000MHz | ±1ppm | 工業級 |
| XTCHH20M950TJEA0P0晶振 | 20.9500MHz | ±1ppm | 工業級 |
| XTCHH21M250TJEA0P0晶振 | 21.2500MHz | ±1ppm | 工業級 |
| XTCHH26M000TJEB1P0晶振 | 26.0000MHz | ±1ppm | 工業級 |
| XTCHH28M800TJEA0P0晶振 | 28.8000MHz | ±1ppm | 工業級 |
| XTCHH38M400TJEA1P0晶振 | 38.4000MHz | ±1ppm | 工業級 |
| XTCHH52M000TJEA1P0晶振 | 52.0000MHz | ±1ppm | 工業級 |
| XTCJH10M000TJEB0P0晶振 | 10.0000MHz | ±1ppm | 工業級 |
| XTCJH15M300TJEA3P0晶振 | 15.3000MHz | ±1ppm | 工業級 |
| XTCJH16M800TJEB0P0晶振 | 16.8000MHz | ±1ppm | 工業級 |
| XTCJH19M200TJEB6P0晶振 | 19.2000MHz | ±1ppm | 工業級 |
| XTCJH26M000TJEB4P0晶振 | 26.0000MHz | ±1ppm | 工業級 |
| XTCJH28M800TJEA0P0晶振 | 28.8000MHz | ±1ppm | 工業級 |
| XTCJH38M400TJEA3P0晶振 | 38.4000MHz | ±1ppm | 工業級 |
| XTCJH52M000TJEA5P0晶振 | 52.0000MHz | ±1ppm | 工業級 |
| XTCLH10M000TJEB4P0晶振 | 10.0000MHz | ±1ppm | 工業級 |
| XTCLH13M000TJEA3P0晶振 | 13.0000MHz | ±1ppm | 工業級 |
| XTCLH16M800TJED2P0晶振 | 16.8000MHz | ±1ppm | 工業級 |
| XTCLH19M200TJEC4P0晶振 | 19.2000MHz | ±1ppm | 工業級 |
| XTCLH19M200TJJC3P0晶振 | 19.2000MHz | ±0.5ppm | 工業級 |
| XTCLH20M000TJEB7P0晶振 | 20.0000MHz | ±1ppm | 工業級 |
| XTCLH21M250TJEA0P0晶振 | 21.2500MHz | ±1ppm | 工業級 |
| XTCLH25M000TJJA5P0晶振 | 25.0000MHz | ±0.5ppm | 工業級 |
| XTCLH26M000TJEA7P0晶振 | 26.0000MHz | ±1ppm | 工業級 |
| XTCLH26M000TJJA6P0晶振 | 26.0000MHz | ±0.5ppm | 工業級 |
| XTCLH38M400TJEA0P0晶振 | 38.4000MHz | ±1ppm | 工業級 |
| XTCLH40M000TJEB0P0晶振 | 40.0000MHz | ±1ppm | 工業級 |
1.在整個溫度范圍內具有出色的頻率穩定性
2.優良的老化特性
3.低相位噪聲
4.低磁滯
5.該系列符合RoHS指令,無鉛(第3階段).
[應用領域]
1.小細胞
2.網絡設備(Stratum3,SyncE,IEEE1588)
3.GPS(GNSS)系統
4.商業廣播
(1)回流
請通過回流焊接將石英晶振安裝在電路板上.
助焊劑:請使用松香基助焊劑;但不要使用水溶性助焊劑.
焊接:請?jiān)谝韵聴l件下使用焊料(Sn-3.0Ag-0.5Cu).
焊膏的標準厚度:0.10至0.15mm

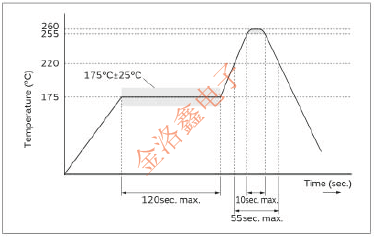

| 條件 | |
| 預熱 | 150至200°C,120秒最高 |
| 加熱 | 最低220°C,55秒最高 |
| 最高溫度 | 至少255°C最高,260°C10秒最高 |
如果被迫使用烙鐵來安裝組件,請不要直接用烙鐵接觸組件.如果施加過大的熱應力,可能會損壞組件的端子或金屬蓋.
請保持焊料量低于基板高度.當超過基板時,可能會導致金屬蓋和基板之間的密封部分損壞.
2.清洗
該組件無法承受洗滌.
3.安裝注意事項
推薦使用具有光學貼裝功能的貼裝機使用該組件,該組件可能會因機械力而損壞,具體取決于貼裝機和條件.確保在批量生產之前已使用貼裝機進行了評估.請勿使用采用機械貼裝的貼裝機.
1.產品存放條件
1).請將石英晶體振蕩器存放在溫度/濕度穩定的房間.并避免在高溫的地方
2).變化.請?jiān)谝韵聴l件下存儲產品:
溫度:-10至+40攝氏度
濕度:15至85％R.H.
2).保質期
產品的有效期(保質期)為未開封包裝的情況下交貨后的6個月.請?jiān)诮回浐蟮?個月內使用產品.如果長時間存放產品(超過6個月),請小心使用,因?yàn)楫a(chǎn)品的可焊性和/或生銹可能會降低.請定期確認產品的可焊性和特性.
3.產品保管注意事項
(1)請勿將產品存放在化學氣氛中(酸,堿,堿,有機氣體,硫化物等),因?yàn)槠涮匦钥赡軙?huì)降低質量,并且/或者由于在室內存放而導致可焊性下降.化學氣氛.
(2)請不要將產品直接放在沒有任何物品的地板上,以避免潮濕的地方和/或多塵的地方.
(3)請不要將產品存放在陽光直射,高溫和振動的地方.
(4)打開包裝后,請立即使用有源晶振產品,因?yàn)樘匦钥赡軙?huì)降低,和/或由于在較差的條件下存放而導致可焊性下降.
(5)請勿將產品掉落,以免破裂晶體元素.
如果施加過大的機械應力,可能會損壞組件:
1.確保在您的產品上提供適當?shù)墓收习踩δ?以防止由于我們的產品的異常功能或故障而造成的第二次損壞.
2.請不要在運輸設備(車輛,火車,輪船等)的以下應用中使用這些產品(例如:發動機控制,制動控制,轉向控制,車身控制).
