國內壓電晶體行業,有源晶振和無源晶振應用分析

來源：http://www.qp11688.cn 作者：jinluodz 2013年12月09

一通電話來擾，客戶要一款有源晶振且是溫補晶振，可能由于樓上裝修的緣故，在最后確認中，客戶將有源晶振聽成了有良晶振，電話兩側噗嗤大笑。在交易過程中，價格戰是不可少的，有時候人們會將無源和有源晶振價格混淆一談，無論銷售員如何分解，還是引來誤會重重。所以未免同樣的事情發生，金洛電子小編整理一則關于有源晶振和無源晶振的資料，以供參考。

介于性能與各方面的要求，因為石英晶體振蕩器存在著超高的頻率穩定性和抗外界干擾的能力。所以呢？石英晶體振蕩器是用來產生基準頻率的，近而通過基準頻率來控制電路中的頻率的準確性。石英晶體振蕩器的應用范圍是非常廣的，它質量等級、頻率精度也是差別很大的。通訊系統用的信號發生器的信號源(振蕩源)，絕大部分也用的是石英晶體振蕩器。

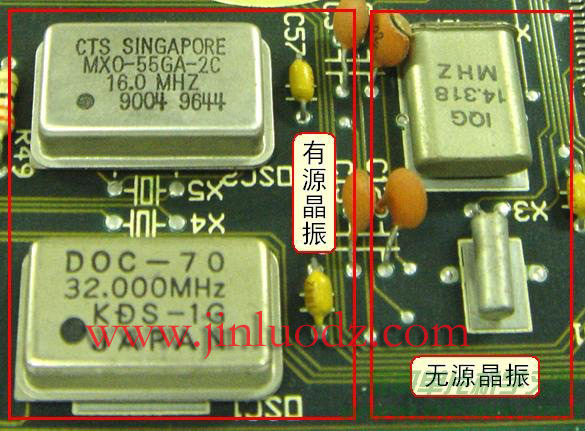

    然而在電子學上，通常將含有晶體管元件的電路稱作“有源電路”(如有源音箱、有源濾波器等)，而僅由阻容元件組成的電路稱作“無源電路”。電腦中的晶體振蕩器也分為無源晶振和有源晶振兩種類型。無源晶振與有源晶振的英文名稱不同，無源晶振為crystal(晶體)，而有源晶振則叫做oscillator(振蕩器)。無源晶振是有2個引腳的無極性元件，需要借助于時鐘電路才能產生振蕩信號，自身無法振蕩起來。然而有源晶振有4只引腳，是一個完整的振蕩器，其中除了石英晶振外，還有晶體管和阻容元件，因此體積較大。
    有一點是我們不能忽略的，看你應用到的電路，如果有時鐘電路，就用無源，否則就用有源。更為重要的一點是，無源晶振需要用DSP 片內的振蕩器，無源晶振沒有電壓的問題，信號電平是可變的。也就是說是根據起振電路來決定的，同樣的晶體可以適用于多種電壓，可用于多種不同時鐘信號電壓要求的DSP，而且價格通常也較低，因此對于一般的應用如果條件許可建議用晶體，這尤其適合于產品線豐富批量大的生產者。

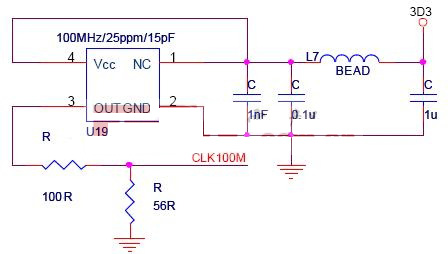

    有源晶振不需要DSP 的內部振蕩器，信號質量好，比較穩定，而且連接方式相對簡單(主要是做好電源濾波，通常使用一個電容和電感構成的PI 型濾波網絡，輸出端用一個小阻值的電阻過濾信號即可)，不需要復雜的配置。
    電路有個點標記的為1 腳，按逆時針(管腳向下)分別為2、3、4。有源晶振通常的用法：一腳懸空，二腳接地，三腳接輸出，四腳接電壓。相對于無源晶振來說，有源晶振的缺陷是其信號電平是固定的，需要選擇好合適輸出電平，靈活性較差，而且價格高。

從另一個層面來講，我們撇開無源和有源這兩個字面，剩余晶振。那么晶振在實際應用中起到什么作用呢？微控制器的時鐘源可以分為兩類：基于機械諧振器件的時鐘源，如晶振、陶瓷諧振槽路；RC(電阻、電容)振蕩器。一種是皮爾斯振蕩器配置，適用于晶振和陶瓷諧振槽路。另一種為簡單的分立RC 振蕩器。
那么在實際運用中，無源晶振和有源晶振分別的領域是什么呢？由于晶振的作用是產生一個穩定的信號源，這個信號源可以做時鐘信號與載波，甚至可以作為時間基準來用。而這樣一來，在我們所理解的范圍內，就會有很多地方會用到晶振，好比無線電發射與接收，通信設備和終端，雷達等高端設備上。除此之外想到的一些低端的民用電子產品，也會用到。換句話來說，只要是和時間和信號挨上邊的，都會用到。看到汽車，我們會想起有源晶振，看到電水表，我們會想起無源晶振。
