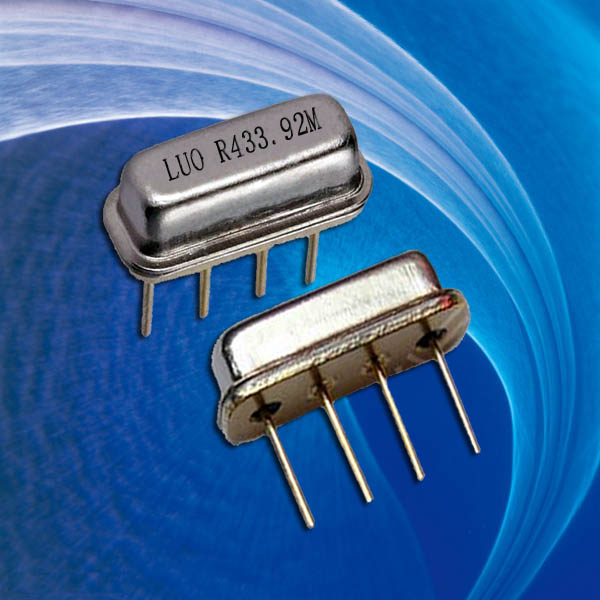

聲表濾波器簡稱SAWF或SAW，是利用壓電陶瓷、鈮酸鋰、石英等壓電晶體振蕩器材料的壓電效應和聲表面波傳播的物理特性制成的一種換能式無源帶通濾波器，它用于電視機和錄像機的中頻輸入電路中作選頻元件，取代了中頻放大器的輸入吸收回路和多級調諧回路。

在過去10年里，無線尋呼和蜂窩通信快速發展，在1GHz以內的無線通信應用中，聲表濾波器以其明顯的尺寸和性能優勢占領了這一領域的用。現在市場上的貼片晶振已成為手機不可缺少的一部分,隨著時代變遷聲表面濾波器從大體積到小體積,現在已廣泛應用一些通訊,數碼產品,特別是智能手機和上網的WLAN功能。

　1915 年，德國科學家 K.W.Wagn-er 開創了一種以“瓦格納濾波器”聞名于世的濾波器設計方法，與此同時，在美國，G.A.Canbell 則發明了另一種以圖像參數法而知名的設計方法。1917 年，兩國的科學家分別發明了 LC 濾波器，次年美國第一個多路復用系統面世。從此許多科研人員開始積極地和系統地對采用集總元件電感和電容的濾波器設 計理論的研究。隨著濾波器設計理論的深入研究、材料領域的不斷進步及工作頻率的日益升高，濾波器設計由原先的集總參數元件濾波器逐漸擴展到分布參數元件濾波器。1939 年， P.D.Rich-temeyer 報道了介電濾波器，由于當時材料的溫度穩定性不高使用該種濾波器不足以實際應用。20 世紀 70 年代以來，隨著陶瓷材料的發展，介電濾波器的應用得到了迅速發展。近年來，小型化的趨勢促進了各種類型微帶濾波器的發展。20 世紀 80 年代，出現了高臨界溫度超導材料，被認為極有可能用于設計出極低損耗和極小尺寸的新穎微波濾波器。目前，高溫超導濾波器已逐步使用在軍事和商業領域。

濾波器的特征和優點，適應了現代通信系統設備及便攜式電話輕薄短小化和高頻化、數字化、高性能、高可靠等方面的要求。其不足之處是所需基片材料的價格昂貴，對基片的定向、切割、研磨、拋光和制造。工藝要求高,濾波器全球市場40％左右的份額，目前其年產量在1.5億只以上，最小的產品尺寸已達到2.5mm×2mm，重22mg，集倒裝式組件和專利諧振器型與聲表面濾波器設計于一體，使濾波器性能突破性飛躍。

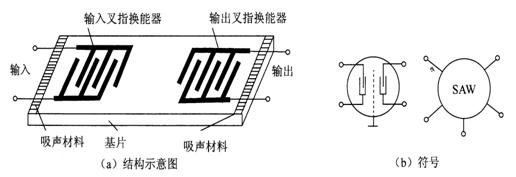

聲表濾波器的結構示意圖及符號如圖1所示。聲表濾波器有輸入叉指換能器和輸出叉指換能器。當輸入叉指換能器接上交流電壓信號時，壓電晶體基片的表面就產生振動，并激發出與外加信號同頻率的聲波，此聲波主要沒著基片的表面的與叉指電極升起的方向傳播，其中一個方向的聲波被除數吸聲材料吸收，別一方向的聲波則傳送到輸出叉指換能器，被轉換為電信號輸出。

晶振廠家金洛電子，專業聲表濾波器生產廠家，我司生產聲表被廣泛應用在各種無線通訊系統、電視機、錄放影機及全球衛星定位系統接收器上。還有點聲表濾波器為手機的關鍵零組件哦。
