MTI-milliren低G靈敏度銫原子鐘

來源：http://www.qp11688.cn 作者：金洛鑫電子 2024年03月06

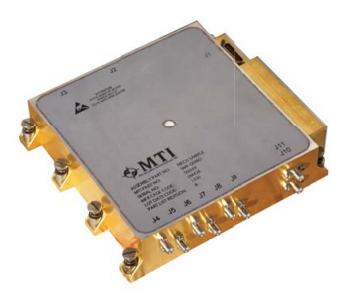

MTI-milliren低G靈敏度銫原子鐘

機載應用的頻率基準組件

MTI-milliren晶振公司為堅固的軍用和機載應用推出了下一代原子基準，該基準將銫原子鐘性能與MTI的專利低G靈敏度DOCXO結合在一個小型密封封裝中。精密基準電壓源產生高度精確的頻率（24小時后通常小于5E-11），在動態環境中具有極低的相位噪聲性能。

該設備還能夠鎖定外部頻率參考或GPS。整個組件在-40°C時的功耗不到16W，預熱時間不到9分鐘。在任何工作溫度下都可以達到4E-10的精度。石英晶體振蕩器，RS-422提供通信、控制和狀態報告以及有線RS422級狀態輸出。熱接口允許使用最少的直接氣流，例如在高海拔地區遇到的氣流。有多種選擇可用于提供定制的高性能下一代原子頻率基準。

設計筆記：基本型號可根據您的規格在如下所示的性能范圍內進行定制。

電氣性能和特征：

●頻率輸出:5兆赫（3個）和80兆赫（7個）

●電源電壓:12V直流電和15V直流電石英晶振

●預熱功耗:12V直流電，最大功率24瓦。；15V直流電，最大4瓦。

●相位噪聲:參見相位噪聲圖

●持續功耗:12V直流電、12瓦直流電、15V直流電、3.75瓦@ -40℃

●工作溫度:-40攝氏度至+71攝氏度，非工作狀態下-55℃至90℃

●溫度穩定性:4.5E-10（參考=內部銫）

●磁靈敏度:1E-10/高斯（參考=內部銫）

●老化（最大值），內部CS鎖定:每天3E-11，每月3.0E-10，每年1.0E-09，終身，15年未校準，2.0E-08（連續運行30天后，參考=內部銫）

●加速度靈敏度:< ±1.0E-10/g/axis (For Ultra Low-G Options, consult factory)

●重走:2小時后為5.0E-11（參考=內部銫）

●預熱時間/穩定時間: < 9 minutes at -40°C to ±4.0E-10 (Any Reference)

●艾倫偏差:1s 7E-12、10s 7.0E-12、100s 1.0E-11、1000s 8.0E-12（參比=內部銫）

●原子標準:內部銫鐘有源晶振

●抗輻射:總劑量γ，總劑量中子，即時劑量γ，即時劑量中子

●電磁干擾和電磁脈沖:電磁干擾和電磁脈沖保護

●加固設計:對于高沖擊和振動的空氣環境

●串行接口:RS-422串行通信、用戶命令和控制裝置

●可選參考:使用硬件位或軟件串行通信端口可選內部銫、外部5MHz-10 MHz、1PPs或可選內部GPS接收器。

●位功能選項:使用3個差分對（RS422電平）的硬件或軟件串行通信端口（RS422）

●自動校準:根據外部參考進行內部CS自動校準，手動校準分辨率1E-12

●密封機箱:符合MIL-STD-883G標準的細微泄漏

●連接器:射頻輸出，9個SMA母連接器，射頻輸入，1個SMA母連接器，所有SMA連接器均可現場更換，31引腳
●微型D上的電源位通信差分對5MHz

●包裝尺寸:6.0英寸x6.8英寸x1.5英寸，重3.25磅

MTI將專有技術與大批量制造相結合，使您的振蕩器精確滿足您的設計參數。無論您的要求是什么，例如滿足熱穩定性、相位噪聲性能或獨特的頻率，我們都可以滿足您的要求。通過從MTI購買振蕩器，您將獲得高質量、精確和穩定的頻率控制產品，這將使您的系統達到下一個性能水平。

MTI產品的應用范圍從便攜式電池供電的蜂窩系統到衛星導航和全球電信網絡，遍布全球數千個項目。隨著市場需求的增加，MTI已準備好迎接您的挑戰。我們致力于持續的內部研發計劃，專注于產品創新和增強制造工藝。
