本篇主要給大家接受晶體振蕩器加工的注意事項，這些加工注意事項適用于包含石英晶體單元或諧振器的晶體振蕩器，形成其他壓電晶體材料。
除非另有說明，我們目錄或網站中列出的產品是為普通電氣設備設計的，例如固定式和便攜式通信、控制、測量設備等。它們的設計是為了在正常的“商業”應用條件下滿足高度可靠性(壽命超過15年)。專用于汽車和高分辨率/軍事應用的產品是專門為這些應用而確定的。
如果您打算將這些“商業”產品用于航空、太空或關鍵運輸應用、核電控制、直接影響人類生命的醫療設備或其他需要極高可靠性或安全性的應用，請與我們聯系。

靜電感應

晶體振蕩器是靜電敏感器件。必須按照IEC 61340-5-1和EN 100015-1建立的ESD處理規則進行正確的處理，以避免靜電損壞內部電路而導致振蕩器性能下降。如果沒有特別說明，我們的振蕩器符合人類的要求閥體模型（HBN）符合IEC 61000-4-2。
操作
在操作過程中以及手動和自動組裝過程中，必須避免過度的機械沖擊。如果振蕩器無意中被摔落或受到強烈沖擊，應驗證其電氣功能是否仍在規范范圍內。
濕度敏感性
金屬外殼封裝的石英晶體振蕩器符合J-STD-020C的濕度敏感等級MSL 1。對于采用FR4電路板作為封裝基板的“混合型”SMD封裝中的振蕩器，適用MSL2級。在較高濕度下儲存較長時間后，建議在回流焊接前將這些單元在120°C下烘烤2小時以上。
符合RoHS標準/無鉛
除非另有明確說明*，2007年6月30日以后生產的所有振蕩器都符合RoHS標準，并且根據1月份的歐盟指令2002/95/EC無鉛2003年及其修正案(2005年10月21日決定）。
焊接
晶體振蕩器可以在正常條件下使用傳統的焊接工藝進行加工，例如波峰焊、紅外線對流焊和氣相回流焊。可焊性、耐金屬化溶解性和耐焊接熱的測試條件見IEC 60679-1第4.6.3條。
在正常氣候條件下(+5°C至+5°C)，可焊性保證一年+35°C @ 40%至75%相對濕度)，但通常足夠的可焊性-取決于工藝-也可以保持更長的時間。如有疑問，使用時間超過一年的組件應進行樣品可焊性測試。
適用于SMT元件的回流焊輪廓如圖1所示，相關溫度和時間參數定義見表1和表2a /2BIPC j - std - 020 c。

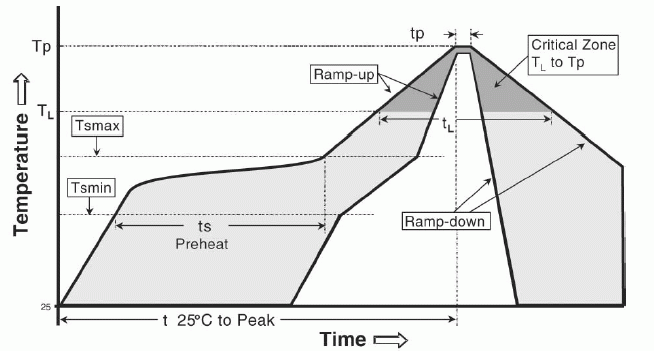

圖1推薦回流焊溫度分布圖[來自J-STD-020C]

Profile Feature	Sn-Pb Eutectic Assembly	Pb-Free Assembly
Average ramp-up rate (Tsmax to Tp)	3°C/second max	3°C/second max.
Preheat Temperature Min(Tsmn) Temperature Max(Tsan) Time(Tsmin to Tsmn)(ts)	100 ℃ 150 ℃ 60-120 seconds	150 ℃ 200 ℃ 60-180 seconds
Time maintained above: Temperature(Tr) Time(t)	183 ℃ 60-150 seconds	217℃ 60-150 seconds
Peak Temperature(Tp)	See Table 2A	See Table 2B
Time within 5°℃ of actual Peak Temperature (tp)²	10-30 seconds	20-40 seconds
Ramp-down Rate	6C/second max	6C/second max
Time 25°C to Peak Temperature	6 minutes max	8 minutes max

注1:所有溫度均指在包裝體表面測量的包裝頂部溫度。
注2:回流配置文件規定的實際峰值溫度(tp)在5°C以內的時間是“供應商”的最小值和“用戶”的最大值。
表1:型材參數[來自J-STD-020C]

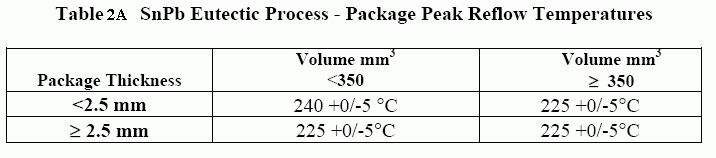

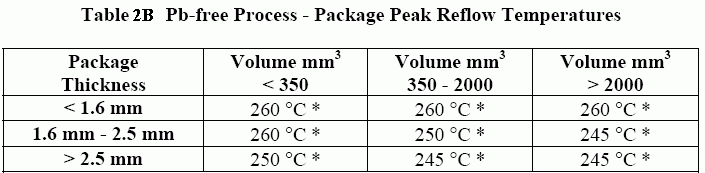

表2:峰值溫度[來自J-STD-020C]
回流滯后
回流焊后，晶體振蕩器的頻率可能會發生幾個ppm的偏移。這種所謂的“回流-滯后”在幾個小時到幾天后就會放松，這取決于產品。
清洗
只允許對密封的振蕩器進行清洗。帶有非密封外殼(例如帶有修剪孔)的設備不應通過浸泡或蒸汽清潔，因為清潔過程中的殘留物可能滲透到內部，并降低性能。
我們的振蕩器的標志是耐通常的溶劑，如IEC 60068-2-45中給出的測試XA。適用的測試條件見IEC 60679-1。如果使用其他溶劑，請咨詢制造商。
在工業常用的聲強下，超聲波清洗通常不會對振子造成傷害。如果在高聲壓下受到40千赫的超聲波，敏感設備可能會遭受機械損傷。如有疑問，請使用安裝在PC板上的振蕩器在實際條件下進行測試。
密封
如果設備指定為密封，則符合IEC 60679-1的要求，即對于體積小于4000mm³的外殼，泄漏率低于5*10-8 bar cm3/s，對于較大的外殼，它低于1*10-6 bar c bar cm3/s，根據IEC 60068-2-17進行測試Qk測試。
玻璃饋線可能由于機械過載而損壞，例如彎曲連接引線或用不合適的工具切割它們。
電源
在具有正弦波輸出信號的振蕩器中，只有在將適當的負載連接到射頻輸出后，才應將電源連接到器件上。極性錯誤或電源電壓過高會對振蕩器造成永久性損壞。
資格
根據要求，可以提供符合IEC 60679-5或客戶特定資格測試的產品資格。
篩選
我們的振蕩器在所有關鍵參數下都進行了100%的測試。根據要求，可以根據MIL-PRF-55310, B級對分立和混合結構或客戶特定的測試條件進行篩選測試。

下期會給大家介紹晶體振蕩器的通用環境，請關注我們，以便獲取最新動態！
