強勢推薦愛普生熱門貼片晶振

來源：http://www.qp11688.cn 作者：jinluodz 2013年05月20

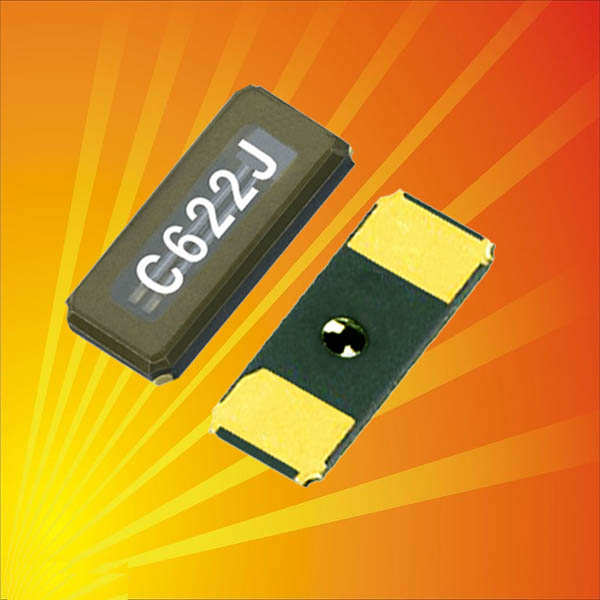

愛普生晶振,EPSON晶體，FC-145，體積為4.1x1.5x1.8mm，32.768K時鐘晶體具有超小型、薄型、質地輕的表面貼片音叉型石英晶體諧振器。晶振產品本身具備優良的耐熱性，耐環境特性，在辦公自動化、家電領域、移動通信領域可發揮優良的電氣特性。符合無鉛標準，滿足無鉛焊接的回流溫度曲線要求，金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能。
■電氣參數Electrieal Charaeteristic

1.型號Modle NO.	FC-145
2.頻率Nominal frequency	32.768000KHz
3.調整頻率Frequency stability(Tol)	±20ppm(ref at 25℃)
4.振動模式Oscillation Mode	■Fundamental□3rd Overtone
5.工作溫度Operation Temperature	-20℃～+70℃
6.溫度頻差Temperature Charactcristic	±30ppm(-20℃TO +70℃)
7..焊接溫度Resistance to soldering heat	260±5℃solder bath for 3±0.05
8.負載電容Load Capacitancc	12.5PF
9.串聯電阻Series Resistance(ESR)	70KΩmax
10.激勵功率Drive Level	100uw
11.靜態電容Shunt Capacitance	7pf max
12.老化Aging Rate per Year	±5ppm/year
13.絕緣電阻Insulation Resistance	500MΩ min at DC 100V±10V

■環境情況ENVIRONMENT CHARACTERISTIC

1.貯存溫度Storage Temperature Range	-45℃to +85℃
2.貯存濕度Storage Humidity	20—80%
3.耐濕試驗Bumidity Test 試驗結果Test Result	溫度Temperature±85℃ ±2℃ 時間Length of Test:24小時(HRS) 相對濕度Relative Humidity:90-95% 1.1R＞500Ω at 100V±10V(DC) 2.電性:頻率牽引度無變化 No Change W.R.T Pulling Force
4.鹽霧試驗Salt Spray Test 試驗結果Test Result	1.溫度Temperature±35℃ ±2℃ 2.時間Length of Test:48小時(HRS) 3.氯化鈉NaCl1%：5% 表面無痕跡No trace on the surface

晶振廠家金洛電子專業生產石英晶振、表晶32.768KHz、陶瓷晶振、陶瓷SMD濾波器、聲表面DIP濾波器、SMD聲表面濾波器、諧振器產品廣泛應用于鐘表、通訊設備、電腦、音響、儀器儀表、家用電器、衛星導航系統、以及各種平率控制設備上。金洛電子以良好完美的企業形象贏得了國內廣大消費者的認可與贊譽。本公司和世界許多著名的石英晶體元器件廠家有著長期的合作關系，經營的品牌有：日本村田陶瓷晶振、日本愛普生(EPSON)、日本KDS、日本精工、西鐵城晶振。廠區面積8000M2,年產石英晶體諧振器、陶瓷晶振、濾波器上億PCS。40％出口。
金洛電子有雄厚的科研實力，公司有從日本、韓國、美國引進先進的生產、檢測設備全系列電腦全自動檢測儀，生產全過程在凈化環境下完成。使產品更具有市場前瞻性，走在“晶振”行業最前端。目前金洛電子是以“營銷+優質的服務”經營方針，不斷創新、適應市場需求的經營模式，不斷完善。本公司有著完美的服務體系：為消費者提供咨詢，退換貨品的權益保障，使得消費者更放心。

以下是我金洛電子的部分產品類型：

插件晶振（DIP）系列：HC-49U、HC-49S、HC-49SS。
