Vectron International公司是一家大型時鐘晶體振蕩器制造商，具有量產高頻率振蕩器產品的能力，VCC1-B3A晶振是Vectron公司旗下一款CMOS輸出的高頻晶體振蕩器，屬于OSC系列。SAW是聲表面濾波器的簡稱，這是兩種不同的頻率控制元器件，OSC晶振的作用是提供精準的時鐘信號，利用頻率振蕩帶動其他電子元件工作。SAW濾波器顧名思義有過濾雜活，抑制干擾信號等作用。
通過查看制造商數據表，抖動是一個難以清楚理解和比較的難題。雖然很大程度上是無意的，但抖動規范的變化包括測試方法和使用的設備以及采集的樣本數量。為了緩解這種情況，使用相同的測試設備，方法，夾具和Vectron基于晶體的125MHz CMOS振蕩器VCC1-B3A 125M000的樣品數量與相當于基于SAW聲表面濾波器的125.000MHz CMOS振蕩器進行并排測試。
使用Tektronix TDS7254D和差分探頭測量以下抖動結果，獲取25,000個樣本。周期抖動使用長期平均頻率將每個周期的長度與理想時鐘的平均周期進行比較。

循環到循環抖動比較相鄰循環的循環長度的差異。

TIE或累積抖動是時鐘從多個周期的理想位置過渡的變化。

雖然數據顯示石英振蕩器和濾波器都具有出色的結果，但基于晶體的VCC1系列在所有三種測量中都具有優勢。周期，周期到周期和TIE抖動。

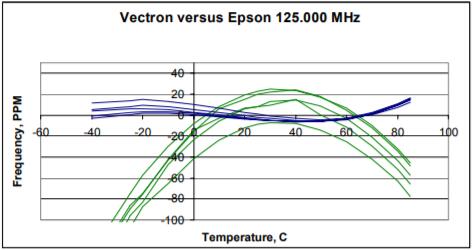

參考時鐘的另一個關鍵參數是溫度穩定性。與VCXO晶振不同，它們都是用于自校正PLL的渲染溫度漂移可忽略不計，溫度穩定性在固定頻率時鐘中變得更加關鍵。下圖顯示-20至70℃范圍內相對較好的穩定性，而基于SAW的器件符合額定規格，性能會迅速降至-25℃以下。

將其與基于晶體的VCC1性能曲線（藍色數據）進行比較，與擴展溫度相比的優勢變得明顯。事實上，即使是±20ppm-包括老化-也可以提供Vectron晶振的VCC1-103和VCC1-107系列。

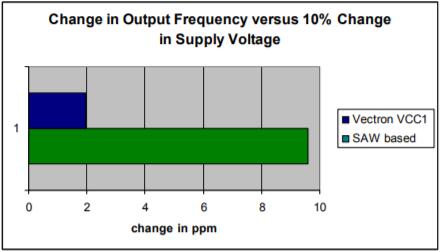

影響時鐘晶體振蕩器穩定性和抖動性能的第三個關鍵特性是電源靈敏度。在DC條件下進行測量，并且電源變化±10％，然后與3.3volts的測量值進行比較。結果如下圖所示，基于晶體的VCC1解決方案的優勢幾乎要好5倍。對于緊密穩定性/低成本/低抖動應用，基于晶體的解決方案應該是首選。

有些廠家同時生產并銷售石英晶體振蕩器和SAW濾波器，Vectron晶振公司是比較知名，且規模比較大的一家，產品料號有加在一起有幾百款，相關資料和型號PDF，可通過深圳市金洛鑫電子有限公司獲得，如需咨詢或訂購，請撥打電話：0755-27837162，手機：13510569637，或添加QQ：657116624。
