首頁晶振廠家L10.7A,高頻陶瓷晶振,壓電陶瓷濾波器

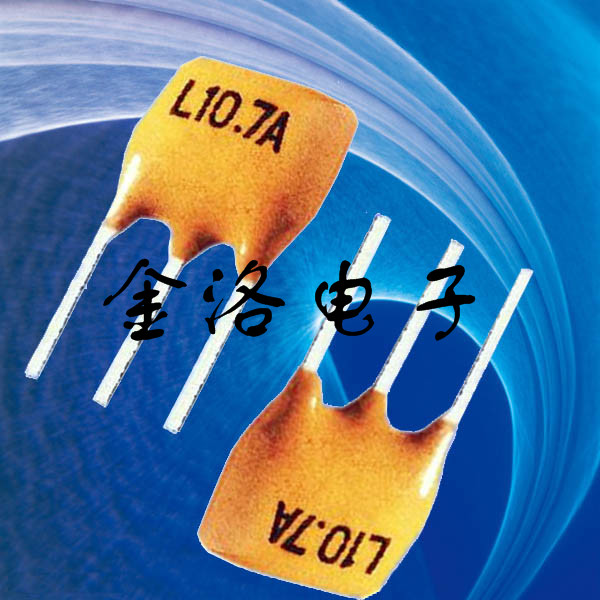

L10.7A,高頻陶瓷晶振,壓電陶瓷濾波器

規格型號：95778172
頻率：L10.7A

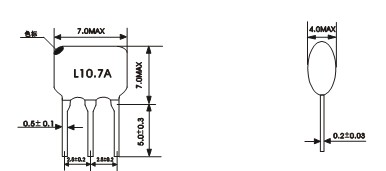

尺寸：7.0x7.0mm詳情請參考PDF資料
PDF
產品描述：L10.7A,高頻陶瓷晶振,壓電陶瓷濾器, 中頻壓電陶瓷晶振千赫系列產品,經過我司金洛電子長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.金洛...

L10.7A,高頻陶瓷晶振,壓電陶瓷濾器, 中頻壓電陶瓷晶振千赫系列產品,經過我司金洛電子長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.金洛電子所有生產的陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確保客戶在使用過程中保持穩定. 該中頻陶瓷諧振器系列由固定,調諧,固態器件組成,該陶瓷振蕩子尺寸小,重量輕,具有卓越的抗振性能.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.成熟的產品被廣泛應用家用電器,通信設備,兒童游戲等系列電子產品中.

No.	項目	條件	判定
4-1	引出端強度	端子軸向加1kg，保持5sec。端子荷重0.5kg,主體彎曲90⁰，往復一次。	無可見損傷。
4-2	耐焊接熱	浸入260±5℃焊槽中，離根部2.0mm，持續時間5±0.5 sec，取出恢復24±2hrs。	無可見損傷，符合表1要求。
4-3	溫度快速變化	-10~+70℃，5次循環，持續時間30min。恢復24±2 hrs。	無可見損傷，符合表1要求。
	振動	振動頻率：10~55Hz，振幅1.5mm，X、Y、Z三方向各1 hrs。
	碰撞	次數1000次，加速度390m/s²，脈沖時間6ms。
4-4	高溫	+70℃，持續時間16 hrs。	無擊穿和飛弧符合表1要求
	交變濕熱	試驗Db，第一個循環。
	低溫	-10℃，持續時間2 hrs。
	低氣壓	氣壓8.5kPa，持續時間2 hrs。
	交變濕熱	試驗Db其余的循環，恢復24±2 hrs。
4-5	恒溫濕熱	溫度40±2℃，濕度90%∽95%，保持500 hrs，恢復24±2 hrs。	符合表1要求
4-6	耐久性	+70℃，持續時間1000 hrs，恢復24±2 hrs。	符合表1要求
4-7	中心頻率	-10℃∽+70℃溫度范圍內。	±0.5%以內。

晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
