首頁晶振廠家75K晶體,音叉高頻晶體,千赫晶振

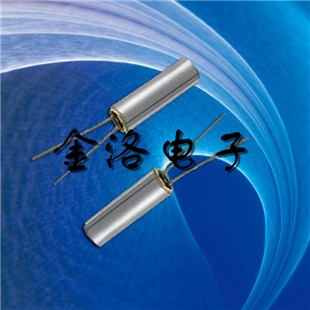

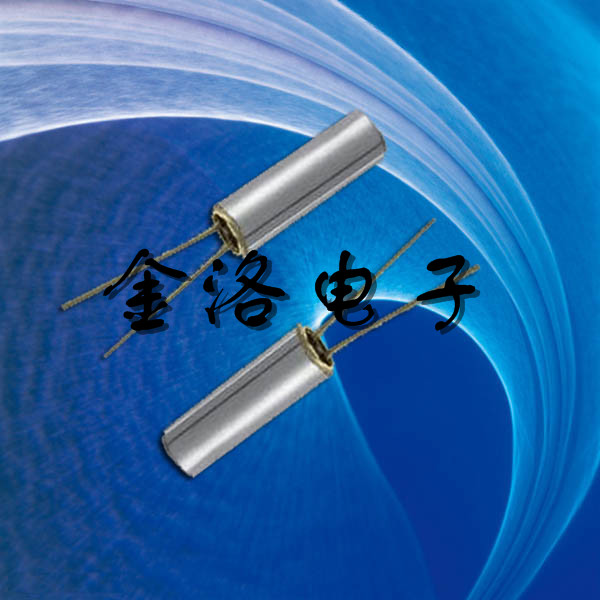

75K晶體,音叉高頻晶體,千赫晶振

規格型號：38665938
頻率：75K
尺寸：3x8mm詳情請參考PDF資料
PDF
產品描述：75K晶體,音叉高頻晶體,千赫晶振,時鐘晶體諧振器,是音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,DIP封裝,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間...

75K晶體,音叉高頻晶體,千赫晶振,時鐘晶體諧振器,是音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,DIP封裝,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

項目	符號	規格說明		條件
		2X6
額定頻率范圍	f_nom	32~100KHZ
儲存溫度	T_stg	-20°C ～ +70°C		裸存
工作溫度	T_use	-10°C ～ +60°C
激勵功率	DL	1.0μW Max.
頻率公差（標準）	f_tol		±50 × 10^-6, ±100 × 10^-6	+25°C, DL=0.1μW
拐點溫度	Ti	+25°C ± 5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	12.5pF		可指定
串聯電容	C₁	4.0fF～0.6fF
分路電容	C₀	2.0pF～0.6pF
頻率老化	f_age	±3 ×10^-6 / year Max.		+25°C,第一年

晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
