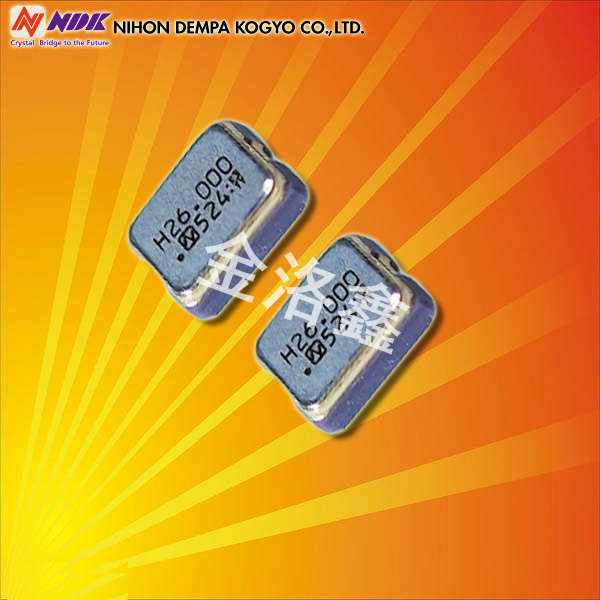

日本NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C汽車電子專用晶振
參數:頻率24MHZ
電源電壓: 3V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 +/-50ppm
輸出方式：CMOS

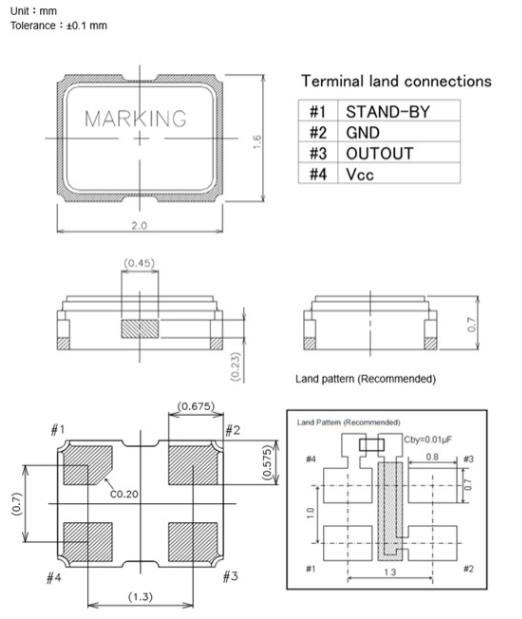

尺寸：薄小輕型2.0*1.6mm
應用：汽車導航系統,汽車音響設備及攝像頭,智能手機,平板電腦,筆記本電腦,音頻設備,無線模塊等產品

     日本NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C汽車電子專用晶振NDK集團作為頻率的綜合生產企業，為了向客戶提供高信賴性品質的晶振產品，我們始終追求最高品質的產品生產和服務，以「通過對客戶的服務，為社會繁榮和世界和平作貢獻」這樣的公司創業理念作為我們的使命，今后也會為社會的[安全、安心、舒適]作出貢獻。請各位繼續給予我們支持！
    由此，本集團將方針轉換至面向量產市場的產品的再強化上，把均衡縮減戰略切換成成長戰略。并且展開在產業設備、車載、傳感器領域，利用高的品質力和技術力用實力強的石英晶振創造出利益的中期銷售計劃。

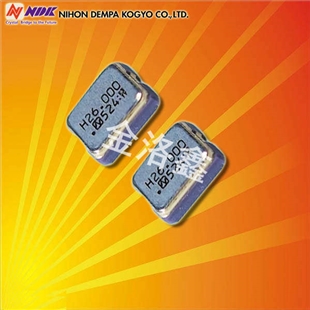

日本NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C汽

日本NDK晶振NZ2016SH,NZ2016SH-24.000MHZNSC5022C汽車電子專用晶振
輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
   超過 150µs，直到電壓級別從 0 %達到 90 % 。
  電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

NZ2520SEA ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： NZ2520SEA

（2） 抗低,電容負載 型號： NZ2520SEA

（3） TTL 負載 型號： NZ2520SEA

（4） LV-PECL 負載 型號： NZ2520SEA

（5）LV-PECL 負載 型號： NZ2520SEA

（6） LV-PECL 負載 型號： NZ2520SEA

（7） LVDS 負載 型號： NZ2520SEA

（8） HCSL 負載 型號： NZ2520SEA
