首頁進口晶振村田晶振日本muRata晶振HCR2016,XRCGB24M000F0G00R0無源晶振

日本muRata晶振HCR2016,XRCGB24M000F0G00R0無源晶振

規格型號：68893254
頻率：24M
尺寸：2.0mm×1.6mm
PDF
產品描述：日本muRata晶振,HCR2016石英貼片晶振,XRCGB24M000F0G00R0無源晶振,2016mm晶振,小體積晶振,高精度晶振,時鐘晶振,智能手機晶振,平板電腦晶振,晶體諧振器,消費類電子產品晶振

日本muRata晶振HCR2016,XRCGB24M000F0G00R0無源晶振，日本muRata晶振,HCR2016石英貼片晶振,XRCGB24M000F0G00R0無源晶振,2016mm晶振,小體積晶振,高精度晶振,時鐘晶振,智能手機晶振,平板電腦晶振,晶體諧振器,消費類電子產品晶振.

日本muRata晶振HCR2016,XRCGB24M000F0G00R0無源晶振,參數圖

晶振規格	單位	HCR2016	石英晶振基本條件
標準頻率	f_nom	24MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	300μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±100 × 10-6 (標準),	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,
頻率溫度特征	f_tem	±50 × 10-6/-40°C ～ +85°C	超出標準的規格請聯系我們.http://www.qp11688.cn
負載電容	CL	6pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R1	150Ω	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

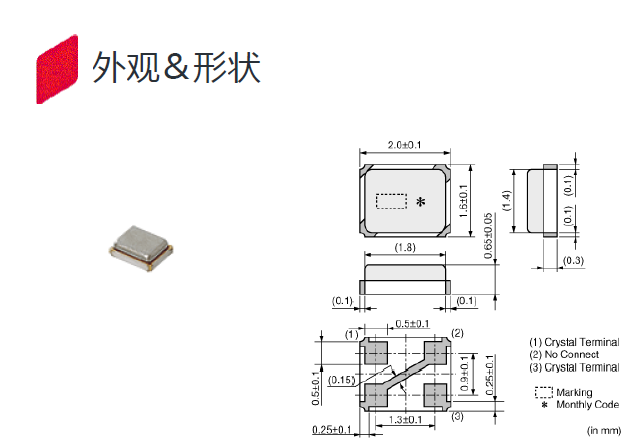

日本muRata晶振HCR2016,XRCGB24M000F0G00R0無源晶振,尺寸圖

日本muRata晶振HCR2016,XRCGB24M000F0G00R0無源晶振,在使用晶振時應注意以下事項:

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.

3：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

4：鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.日本muRata晶振HCR2016,XRCGB24M000F0G00R0無源晶振

5：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作

原廠編碼	型號	頻率	頻率公差	頻率溫度特性	等效串聯電阻( )	負載電容量	工作溫度
XRCGB24M000F0G00R0	HCR2016	24.0000MHz	±100ppm	±50ppm	150Ω	6pF	-40℃ to 85℃
XRCGB24M000F0L00R0	HCR2016	24.0000MHz	±100ppm	±50ppm	150Ω	6pF	-30℃ to 85℃
XRCGB24M000F0Z00R0	HCR2016	24.0000MHz	±100ppm	±100ppm	150Ω	6pF	-40℃ to 105℃
XRCGB24M000F1H00R0	HCR2016	24.0000MHz	±10ppm	±10ppm	80Ω	6pF	-20℃ to 70℃
XRCGB24M000F1H01R0	HCR2016	24.0000MHz	±10ppm	±10ppm	80Ω	8pF	-20℃ to 70℃
XRCGB24M000F1H02R0	HCR2016	24.0000MHz	±10ppm	±10ppm	80Ω	10pF	-20℃ to 70℃
XRCGB24M000F1H03R0	HCR2016	24.0000MHz	±10ppm	±10ppm	80Ω	12pF	-20℃ to 70℃
XRCGB24M000F2P00R0	HCR2016	24.0000MHz	±20ppm	±20ppm	150Ω	6pF	-30℃ to 85℃
XRCGB24M000F2P01R0	HCR2016	24.0000MHz	±20ppm	±20ppm	150Ω	8pF	-30℃ to 85℃
XRCGB24M000F2P02R0	HCR2016	24.0000MHz	±20ppm	±20ppm	150Ω	10pF	-30℃ to 85℃
XRCGB24M000F3A00R0	HCR2016	24.0000MHz	±30ppm	±35ppm	120Ω	6pF	-40℃ to 125℃
XRCGB24M000F3G00R0	HCR2016	24.0000MHz	±30ppm	±50ppm	150Ω	6pF	-40℃ to 85℃
XRCGB24M000F3M00R0	HCR2016	24.0000MHz	±30ppm	±40ppm	150Ω	6pF	-30℃ to 85℃
XRCGB24M000F3M01R0	HCR2016	24.0000MHz	±30ppm	±40ppm	150Ω	8pF	-30℃ to 85℃
XRCGB24M000F3M02R0	HCR2016	24.0000MHz	±30ppm	±40ppm	150Ω	10pF	-30℃ to 85℃
XRCGB24M000F3M13R0	HCR2016	24.0000MHz	±30ppm	±40ppm	120Ω	8.5pF	-30℃ to 85℃
XRCGB24M000F3M19R0	HCR2016	24.0000MHz	±30ppm	±40ppm	100Ω	6pF	-40℃ to 85℃
XRCGB24M000F3N00R0	HCR2016	24.0000MHz	±30ppm	±30ppm	150Ω	6pF	-20℃ to 85℃
XRCGB24M000FAN00R0	HCR2016	24.0000MHz	±25ppm	±25ppm	150Ω	6pF	-10℃ to 70℃
XRCGB24M000FBP12R0	HCR2016	24.0000MHz	±15ppm	±20ppm	80Ω	6pF	-30℃ to 85℃
XRCGB24M576F0G00R0	HCR2016	24.5760MHz	±100ppm	±50ppm	150Ω	6pF	-40℃ to 85℃
XRCGB24M576F0L00R0	HCR2016	24.5760MHz	±100ppm	±50ppm	150Ω	6pF	-30℃ to 85℃
XRCGB24M576F0Z00R0	HCR2016	24.5760MHz	±100ppm	±100ppm	150Ω	6pF	-40℃ to 100℃
XRCGB24M576F3G00R0	HCR2016	24.5760MHz	±30ppm	±50ppm	150Ω	6pF	-40℃ to 85℃
XRCGB24M576F3M00R0	HCR2016	24.5760MHz	±30ppm	±40ppm	150Ω	6pF	-30℃ to 85℃
XRCGB24M576F3M01R0	HCR2016	24.5760MHz	±30ppm	±40ppm	150Ω	8pF	-30℃ to 85℃
XRCGB24M576F3M02R0	HCR2016	24.5760MHz	±30ppm	±40ppm	150Ω	10pF	-30℃ to 85℃
XRCGB24M576F3N00R0	HCR2016	24.5760MHz	±30ppm	±30ppm	150Ω	6pF	-30℃ to 85℃
XRCGB24M576FAN00R0	HCR2016	24.5760MHz	±25ppm	±25ppm	150Ω	6pF	-10℃ to 70℃
XRCGB25M000F0G00R0	HCR2016	25.0000MHz	±100ppm	±50ppm	150Ω	6pF	-40℃ to 85℃
XRCGB25M000F0L00R0	HCR2016	25.0000MHz	±100ppm	±50ppm	150Ω	6pF	-30℃ to 85℃
XRCGB25M000F0Z00R0	HCR2016	25.0000MHz	±100ppm	±100ppm	150Ω	6pF	-40℃ to 105℃
XRCGB25M000F1H00R0	HCR2016	25.0000MHz	±10ppm	±10ppm	80Ω	6pF	-20℃ to 70℃
XRCGB25M000F1H01R0	HCR2016	25.0000MHz	±10ppm	±10ppm	80Ω	8pF	-20℃ to 70℃
XRCGB25M000F1H02R0	HCR2016	25.0000MHz	±10ppm	±10ppm	80Ω	10pF	-20℃ to 70℃
XRCGB25M000F1H03R0	HCR2016	25.0000MHz	±10ppm	±10ppm	80Ω	12pF	-20℃ to 70℃
XRCGB25M000F2P00R0	HCR2016	25.0000MHz	±20ppm	±20ppm	150Ω	6pF	-30℃ to 85℃
XRCGB25M000F2P01R0	HCR2016	25.0000MHz	±20ppm	±20ppm	150Ω	8pF	-30℃ to 85℃
XRCGB25M000F2P02R0	HCR2016	25.0000MHz	±20ppm	±20ppm	150Ω	10pF	-30℃ to 85℃
XRCGB25M000F3A00R0	HCR2016	25.0000MHz	±30ppm	±35ppm	100Ω	6pF	-40℃ to 125℃
XRCGB25M000F3G00R0	HCR2016	25.0000MHz	±30ppm	±50ppm	150Ω	6pF	-40℃ to 85℃
XRCGB25M000F3M00R0	HCR2016	25.0000MHz	±30ppm	±40ppm	150Ω	6pF	-30℃ to 85℃
XRCGB25M000F3M01R0	HCR2016	25.0000MHz	±30ppm	±40ppm	150Ω	8pF	-30℃ to 85℃
XRCGB25M000F3M02R0	HCR2016	25.0000MHz	±30ppm	±40ppm	150Ω	10pF	-30℃ to 85℃
XRCGB25M000F3M04R0	HCR2016	25.0000MHz	±30ppm	±40ppm	150Ω	4.5pF	-30℃ to 85℃
XRCGB25M000F3M18R0	HCR2016	25.0000MHz	±30ppm	±40ppm	80Ω	12pF	-30℃ to 85℃
XRCGB25M000F3N00R0	HCR2016	25.0000MHz	±30ppm	±30ppm	150Ω	6pF	-20℃ to 85℃
XRCGB25M000FAN00R0	HCR2016	25.0000MHz	±25ppm	±25ppm	150Ω	6pF	-10℃ to 70℃
XRCGB25M000FAN12R0	HCR2016	25.0000MHz	±25ppm	±25ppm	80Ω	8pF	-30℃ to 85℃
XRCGB26M000F0G00R0	HCR2016	26.0000MHz	±100ppm	±50ppm	150Ω	6pF	-40℃ to 85℃
XRCGB26M000F0L00R0	HCR2016	26.0000MHz	±100ppm	±50ppm	150Ω	6pF	-30℃ to 85℃
XRCGB26M000F0Z00R0	HCR2016	26.0000MHz	±100ppm	±100ppm	150Ω	6pF	-40℃ to 105℃
