7C臺灣石英晶體振蕩器,CMOS輸出晶體,進口晶振

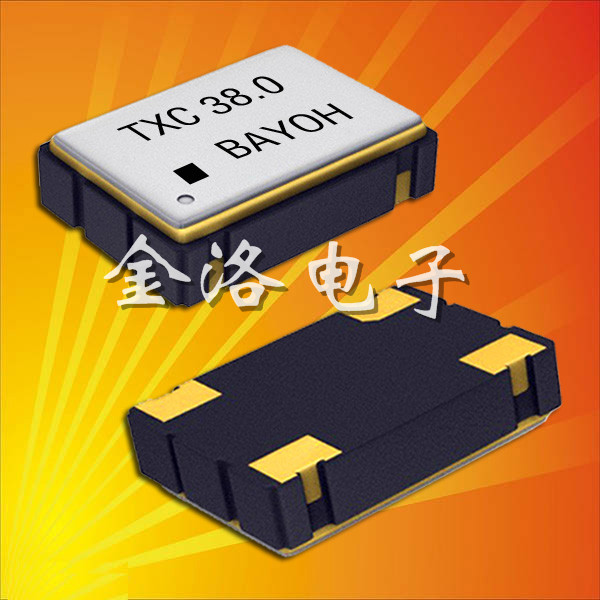

規格型號：32915414
頻率：1.000~150.000MHZ
尺寸：5.0*3.2*1.2mm詳細資料參照PDF
PDF
產品描述：5032mm貼片式晶體振蕩器被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域

　　7C臺灣石英晶體振蕩器,CMOS輸出晶體,進口晶振,有源石英晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術.比目前一般使用的真空蒸鍍方式調頻.
主要在產品參數有以下提升：
　　1.微調后調整頻率能控制在±2ppm，一般只能保持在±５ppm；
　　2.產品的激勵功率相關性參數有大幅提升；
　　3.產品的長期老化率可保證在±2ppm之內

TXC晶振型號/輸出類型	7C
輸出類型	CMOS
輸出負載	15pF,30pF
振蕩模式	基本/第三泛音
電源電壓	1.8V,2.5V,2.8V,3.3V,5V
頻率范圍	1~150MHZ
頻率穩定度	± 20 ppm , ± 25 ppm , ± 30 ppm , ± 50 ppm
工作溫度	- 10 ~ + 70 ℃ , - 40 ~ + 85 ℃
保存溫度	- 55 ~ + 125 ℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

　　5032mm體積的石英晶體振蕩器有源晶振,改產品可驅動2.5V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊接,及IR回流焊接（無鉛對應）,為無鉛產品,超小型,質地輕.產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

設計振蕩回路的注意事項　　
1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
　驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。

頻率和負載電容特征圖器

振蕩回路參數設置參考

　　石英晶振是一種易碎元器件對于晶振的保存方式也要妥當.
1.首先要考慮其周圍的潮濕度,做好防擠壓措施,放在干燥通風的地方.使其晶體避免受潮導致其他電氣參數發生變化.
2.其次對于易碎的晶振器件要做好防震措施,不宜放在較高的貨架上,在使用的過程,也不宜使晶振跌落,一般來說,從高空跌落的晶振不應再次使用.
3.在晶振焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生內變,而產生不穩定.
4.晶振外殼需要接地時,應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振,
5.保證兩條引腳的焊錫點不相連,否則也會導致晶體停振,
6.對于需要剪腳的晶振,應該注意機械應力的影響.
7.焊錫之后,要進行清洗,以免絕緣電阻不符合要求.
