首頁進口晶振TXC晶振,7A兩腳陶瓷面晶振,5032貼片晶振

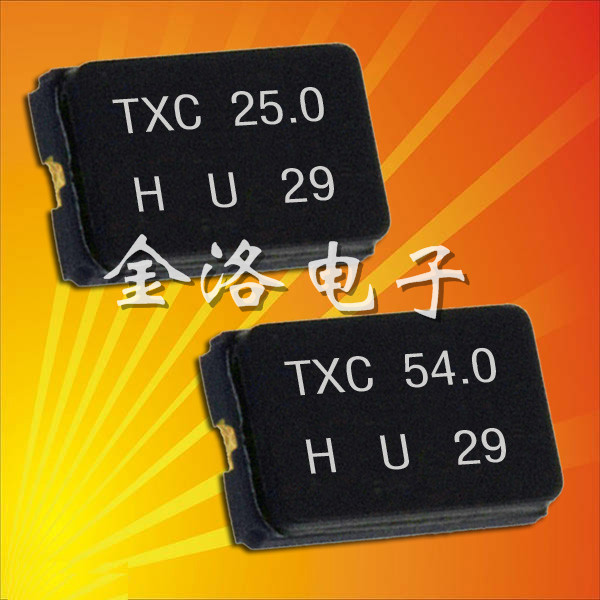

TXC晶振,7A兩腳陶瓷面晶振,5032貼片晶振

規格型號：47647832
頻率：8.000~54.000MHZ
尺寸：5.0*3.2*1.2mm詳細資料參照PDF
PDF
產品描述：應用于便攜式PC,PDA,數碼相機,和USB接口卡的.載鉛密封玻璃,可滿足RoHS指令。

　　TXC晶振,7A兩腳陶瓷面晶振,5032貼片晶振隨著科技數碼產品的小型化發展,晶體元件的尺寸也從最初的插件龐大體積演變成目前的多種規格SMD小尺寸趨勢,目前晶體內部的石英晶片已經達到了+-0.002mm以內了,由于很多晶振廠家在生產小尺寸時所產生的問題,晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若晶片的長度或寬度尺寸設計不正確、使得振動強烈耦合導致晶片不能正常工作,在隨著長時間的研究目前小尺寸的晶體已完全走入了成熟的階段.那么為什么越來越多的晶體企業都著手向汽車電子市場進軍呢,然而汽車電子的要求也比科技數碼產品高的多,特別是耐溫這塊,都有一定的要求值,

TXC晶振型號	7A
頻率范圍	8~4MHZ
頻率公差(25℃)	±30ppm的,可指定
頻率穩定度超過工作溫度范圍	±30ppm的,可指定
操作溫度范圍	-10?+70℃,可指定
并聯電容CO	5pFMax.
驅動電平	1?200μW（μW100典型）
負載電容	Series,6pF,10pF,16pF,20pF,可指定
老化（25℃）	±3ppm/年最大.
存儲溫度范圍	-40?+85℃

　　5032mm封裝的貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.
正常溫度和濕度：
溫度：+15°C至+35°C,濕度25%RH至85%RH（請參閱“測試點JISC60068-1/IEC60068-1的標準條件”章節內容）.
(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

　　晶振是一種易碎元器件對于晶振的保存方式也要妥當.
1.首先要考慮其周圍的潮濕度,做好防擠壓措施,放在干燥通風的地方.使其晶體避免受潮導致其他電氣參數發生變化.
2.其次對于易碎的晶振器件要做好防震措施,不宜放在較高的貨架上,在使用的過程,也不宜使晶振跌落,一般來說,從高空跌落的晶振不應再次使用.
3.在晶振焊錫過程中,其焊錫的溫度不宜過高,焊錫時間也不宜過長,防止晶體因此發生內變,而產生不穩定.
4.晶振外殼需要接地時,應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振,
5.保證兩條引腳的焊錫點不相連,否則也會導致晶體停振,
6.對于需要剪腳的晶振,應該注意機械應力的影響.
7.焊錫之后,要進行清洗,以免絕緣電阻不符合要求.
