- 規格型號：56137606
- 頻率：5.000MHZ~40.000MHZ
- 尺寸：7.0*5.0*1.9mm 詳細資料請查看PDF
- 產品描述：廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品.

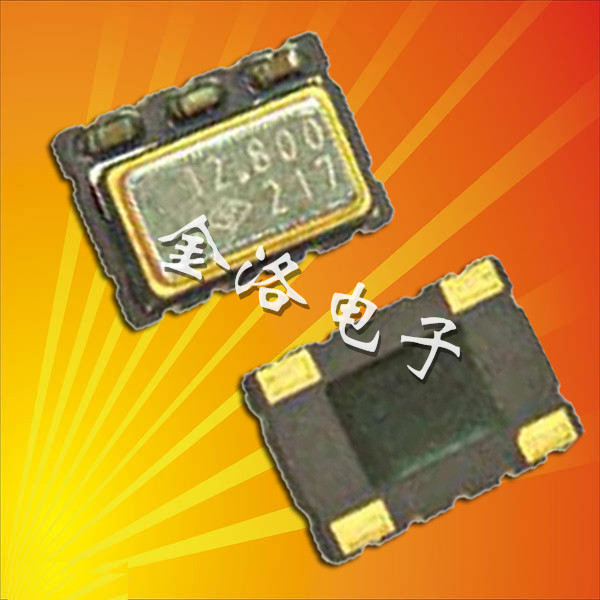

泰藝晶振,TA晶振,7050晶振,貼片晶振
振蕩器.jpg)
泰藝晶振,TA晶振,7050晶振,貼片晶振
參數:頻率范圍5.000MHZ-52.000MHZ
電源電壓:3.3V
負載電容: 15F
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±2.0ppm
輸出方式：CMOS
尺寸：大尺寸重量輕7.0*5.0*1.9
應用：無線通訊，高端智能手機，平板筆記本W(wǎng)LAN，藍牙，數碼相機，DSL和其他IT產品。
泰藝電子，頻率控制方案的技術領導者，近日發布支持最高頻率250MHz的超低相位抖動OA系列產品。此進口晶體振蕩器小型化3.2×2.5mm標準SMD封裝可使系統廠商在系統設計上更小型化，成本更低，
藉由垂直整合掌握石英芯片之生產以及低相噪振蕩電路設計技術，新推出的OA系列進一步強化了泰藝電子石英晶體振蕩器的產品性能，并且提供客戶更多高質量的解決方案。
泰藝晶振,TA晶振,7050晶振,貼片晶振，是一款擁有7050mm大體積貼片型有源晶振，厚度僅比一枚一元硬幣厚出0.5mm之差，在溫補晶振中是最大的一款，由臺灣進口品牌泰藝生產，質地輕質量好，輸出方式為CMOS適合運用到不同的產品上，受到許多大陸生產廠的熱愛，TA晶振符合歐盟的ROHS規定，本身具有三態輸出功能。
| 泰藝晶振型號/輸出類型 | TA晶振,泰藝溫補晶振 |
| 晶振類型 | TCXO振蕩器 |
| 輸出方式 | CMOS |
| 振蕩模式 | 基本/第三泛音 |
| 電源電壓 | 3.3V |
| 頻率范圍 | 5.000MHZ-52.000MHZ |
| 頻率穩定度 | ±2.0ppm |
| 工作溫度 | -40~+-85℃ |
| 保存溫度 | -55~+125℃ |
| 電壓卷（最大值）/ VOH（最小值） | 0.1 VDD/0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 相位抖動（12千赫?20兆赫） | 1個PS最大。 |
| 老化率 | ±3 ppm /年最大。 |
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些進口晶振產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低，并確保在安裝前未對產品特性產生影響。條件改變時，請重新檢查安裝條件。同時，在安裝前后，請確保晶體產品未撞擊機器或其他電路板等。
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD晶振產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請?jiān)俅芜M(jìn)行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
存儲事項
(1)在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請?jiān)谡囟群蜐穸拳h(huán)境下保存這些石英晶振產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2)請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過壓電石英晶體振蕩器單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)
2.振蕩補償
除非在溫補晶振振蕩電路中提供足夠的負極電阻，否則會增加啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻.jpg)
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
.jpg)
振蕩回路參數設置參考
