首頁進口晶振泰藝晶振,OV晶振,5032晶振,進口晶振

泰藝晶振,OV晶振,5032晶振,進口晶振

規格型號：2564576
頻率：2.048MHZ~125.000MHZ
尺寸：5.0*3.2*1.2mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用到集成電路,程控交換系統,數碼IT,汽車電子,安防報警系統,電動工具,光纖通道等行業產品.

泰藝晶振,OV晶振,5032晶振,進口晶振
參數:頻率范圍2.048MHZ-125.000MHZ
電源電壓:3.3V
負載電容: 15F
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±20ppm,±25ppm,±50ppm
輸出方式：CMOS

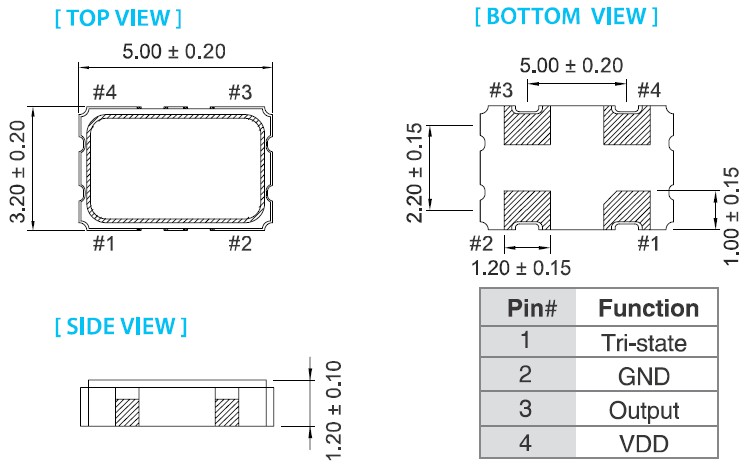

尺寸：中小型5.0*3.2*1.2
應用：移動通信終端基準時鐘，全球GPS定位模塊，串行連接SCSI，數控設備，井下儀器，無線模塊等產品。

泰藝電子多年來致力于研發創新，部分核心技術是臺灣業界的領先者，近年來陸續取得石英晶振相關制造技術專利；未來將持續加強開發，以成為全球石英頻控組件領導者之目標邁進。經由四十年的持續努力，泰藝電子已是石英頻率解決方案的世界知名廠商。泰藝遍布全球的服務據點能為客戶提供最優質的晶振產品服務與技術咨詢。

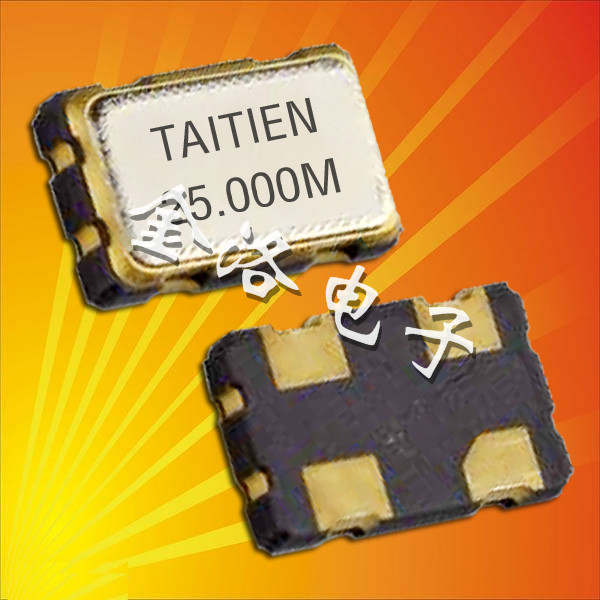

泰藝晶振,OV晶振,5032晶振,進口晶振，這一款貼片型金屬外殼封裝的石英晶體振蕩器，擁有3.3V驅動的低電壓，+/-20ppm的高精度，自問世以來一直活躍于電子市場上，被確認為最合適應用在民用小型化的數碼電子產品上，OV晶振可有效的為產品節約占位空間，能在惡劣的條件下保持良好的穩定振動。

泰藝晶振型號/輸出類型	OV晶振,進口貼片晶振
晶振類型	OSC振蕩器
輸出方式	CMOS
振蕩模式	基本/第三泛音
電源電壓	3.3V
頻率范圍	2.048MHZ-125.000MHZ
頻率穩定度	±20ppm,±25ppm,±50ppm
工作溫度	-40~+-85℃
保存溫度	-55~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD/0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

抗沖擊
晶體產品可能會在某些條件下受到損壞。例如貼片晶振從桌上跌落或在貼裝過程中受到沖擊。如果產品已受過沖擊請勿使用。
輻射
暴露于輻射環境會導致產品性能受到損害，因此應避免照射。
化學制劑 / pH值環境
請勿在PH值范圍可能導致腐蝕或溶解產品或包裝材料的環境下使用或儲藏這些產品。
粘合劑
請勿使用可能導致進口晶振產品所用的封裝材料，終端，組件，玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如，氯基膠粘劑可能腐蝕一個晶體單元的金屬“蓋”，從而破壞密封質量，降低性能。）
鹵化合物
請勿在鹵素氣體環境下使用產品。即使少量的鹵素氣體，比如在空氣中的氯氣內或封裝所用金屬部件內，都可能產生腐蝕。同時，請勿使用任何會釋放出鹵素氣體的樹脂。
靜電
過高的靜電可能會損壞有源晶振，請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候，請使用電焊槍和無高電壓泄漏的測量電路，并進行接地操作。

1.驅動能力
驅動能力說明所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過振蕩器單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在SMD晶振振蕩電路中提供足夠的負極電阻，否則會增加啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻
3.負載電容
如果振蕩電路中負載電容的不同，可能導致這款臺灣晶振的頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
