首頁進口晶振泰藝晶振,OT晶振,7050晶振,貼片石英晶振

泰藝晶振,OT晶振,7050晶振,貼片石英晶振

規格型號：62653020
頻率：77.760MHZ~312.500MHZ
尺寸：7.0*5.0*1.45mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于LED模塊,IT產品,高端數碼產品,移動通信終端,多功能辦公自動化設備,智能家用電器等領域.

泰藝晶振,OT晶振,7050晶振,貼片石英晶振
參數:頻率范圍77.760MHZ-312.500MHZ
電源電壓: 3.3V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±25ppm、±50ppm
輸出方式：LVPECL

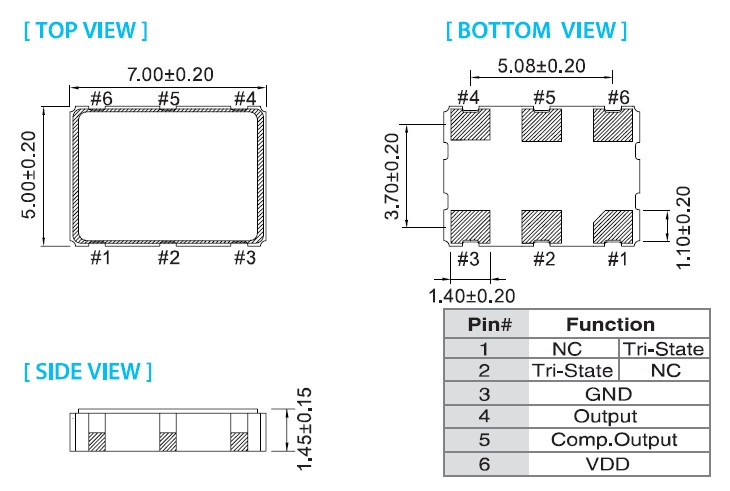

尺寸：體積大重量輕7.0*5.0*1.45
應用：智能機器人，智能云攝像機，智能體脂稱，語音視頻設備，網絡存儲設備，便捷式DVD機，衛星收音機等智能IT類產品。

泰藝電子成立于民國89年3月，前身為泰電電業股份有限公司電子部(民國65年設立)，是一家專業石英晶體頻率控制組件制造商。主要產品包括石英振蕩子、石英振蕩器、壓控石英振蕩器、溫度補償石英振蕩器，并且是臺灣唯一擁有生產恒溫控制石英振蕩器技術的制造商，完整的產品線提供一次性購足的服務。
泰藝電子的所有晶振生產工廠均獲得ISO9001品質管理及 ISO14001環境管理系統的認證。從研發到出貨均依循國際法規要求，提供符合最新國際標準(有毒有害物質管理要求,如 RoHS、REACH, 廢棄物回收再利用如WEEE)之產品與服務。

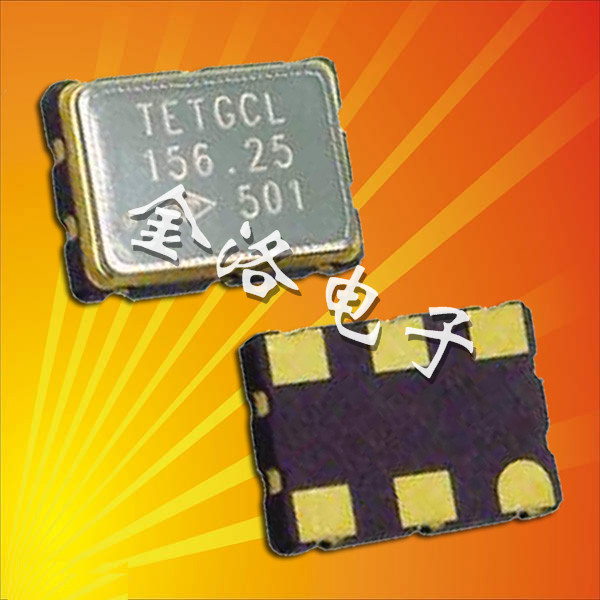

泰藝晶振,OT晶振,7050晶振,貼片石英晶振，是一款貼片型六腳金屬外殼7050mm封裝的壓電石英晶體振蕩器，屬于普通的有源晶振，特別之處在于它是六個點位的設計，適合高要求高端產品的焊盤高溫回流焊接，并且是在晶振行業里周波數范圍相對較大的貼片晶振，它頻率的范圍是77.760MHZ-312.500MHZ，這么高的頻率只需3.3V的電壓，OT晶振符合歐盟認證的ROHS規定。

泰藝晶振型號/輸出類型	OT晶振,臺灣泰藝有源晶振
晶振類型	OSC振蕩器
輸出負載	15pF
振蕩模式	基本/第三泛音
電源電壓	3.3V
頻率范圍2	77.760MHZ-312.500MHZ
頻率穩定度	±25ppm,±50ppm
工作溫度	-40~+85℃
保存溫度	-55~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1VDD/0.9VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能導致會引發SMD晶振功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近石英晶體振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查有源晶振安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
超過 150µs，直到電壓級別從 0 %達到 90 % 。
電源電壓阻抗低于電阻 2Ω。
(2)   其他
輸入電容低于 15 pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于 1MΩ。當波形經過7050mm貼片晶振的放大器時，可同時進行測量。
(3)   其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
