首頁進口晶振泰藝晶振,OC晶振,7050晶振,SPXO振蕩器

泰藝晶振,OC晶振,7050晶振,SPXO振蕩器

規格型號：85599670
頻率：2.048MHZ-125.000MHZ

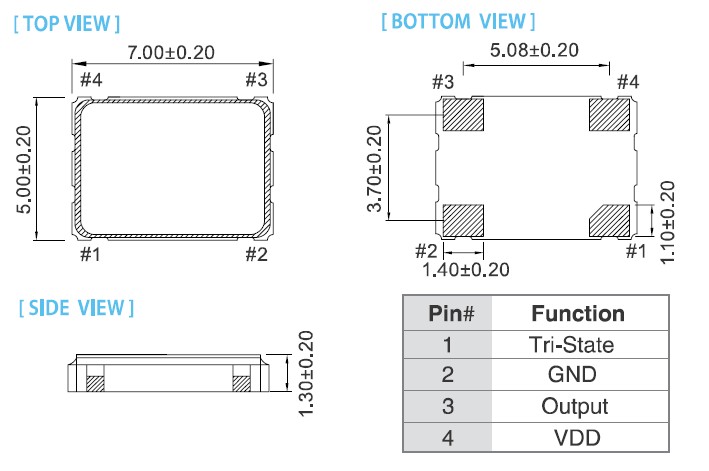

尺寸：7.0*5.0*1.0mm 詳細資料請查看PDF
PDF
產品描述：廣泛應用于平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品,光纖通道,千兆以太網,串行ATA等領域.

泰藝晶振,OC晶振,7050晶振,SPXO振蕩器
參數:頻率范圍2.048MHZ-125.000MHZ
電源電壓:1.8V
負載電容: 15F
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 ±20ppm,±25ppm,±50ppm
輸出方式：CMOS
尺寸：大體積輕型7.0*5.0*1.3
應用：無線模塊，電話機，PC產品終端，發射基站平臺，顯示屏設備，車載導航儀，移動硬件模塊，等產品。

泰藝電子立基臺灣，在美國與中國大陸均設有生產據點，營業與銷售據點包括臺灣臺北、美國、歐洲以及中國大陸等地，客戶遍及汽車產業、消費性電子、信息產業、通訊產業與通訊基礎產業。泰藝晶振清楚知道自身對于同仁、環境、社會及合作伙伴們所肩負的責任與義務，相信透過信息公開與揭露CSR報告書，對建立一個平衡與和諧的利害關系人良性互動網絡有幫助，更能促進企業健康穩定的成長。

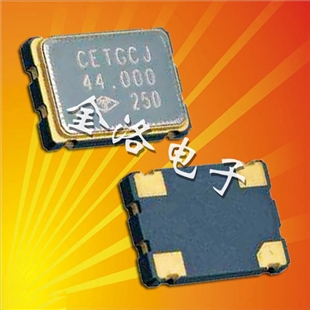

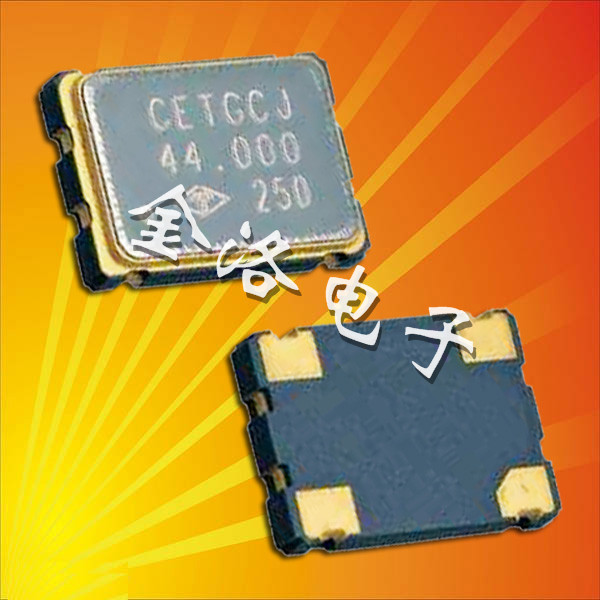

泰藝晶振,OC晶振,7050晶振,SPXO振蕩器，是泰藝品牌的一款四腳有源的石英晶體振蕩器，它的特點就是在各種小型化晶振市場中仍是7050mm封裝的大體積石英晶振，可應用于高性能自動貼片焊接，工作時的溫度特性為-40℃~+85℃，具有優良的耐高溫與耐低溫性能，因此OC晶振可以在嚴酷條件的環境下也能穩定的發揮振動作用。

泰藝晶振型號/輸出類型	OC晶振,泰藝石英晶振
晶振類型	OSC振蕩器
輸出方式	CMOS
振蕩模式	基本/第三泛音
電源電壓	1.8V
頻率范圍	2.048MHZ-125.000MHZ
頻率穩定度	±20ppm,±25ppm,±50ppm
工作溫度	-40~+-85℃
保存溫度	-55~+125℃
電壓卷（最大值）/ VOH（最小值）	0.1 VDD/0.9 VDD
啟動時間	5 ms Max.
相位抖動（12千赫?20兆赫）	1個PS最大。
老化率	±3 ppm /年最大。

1:機械振動的影響
當晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管石英晶振產品設計可最小化這種機械振動的影響，我們推薦事先檢查并按照下列安裝指南進行操作。
2:PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于SMD晶振器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。
(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。
3:存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些貼片振蕩器產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。

1.驅動能力
驅動能力說明石英晶體振蕩器所需電功率，其計算公式如下：
驅動能力 (P) = i2.Re
其中i表示經過振蕩器單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。

2.振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加貼片石英晶振啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。
3.負載電容
如果振蕩電路中負載電容的不同，可能導致有源晶振頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
