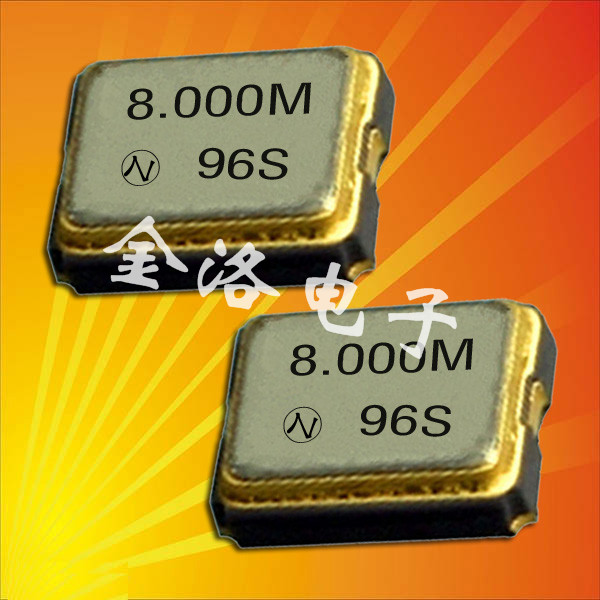

NDK晶振,NV3225SA晶振,3225晶振,壓控晶振
參數:頻率范圍1.250MHZ-80.000MHZ
電源電壓: 3.3V
負載電容: 15PF
工作溫度: -40℃~+85℃
保存溫度: -55℃~+125℃
精度 +/-50ppm
輸出方式：CMOS輸出

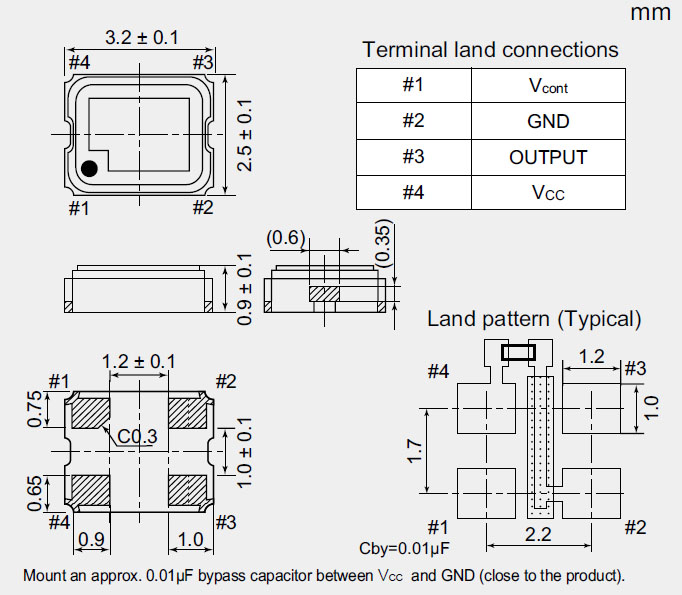

尺寸：超小薄輕3.2*2.5*0.9
應用：DH/SONET,以太網，平臺基站，筆記本，智能手機，通信設備等產品。

　　NDK集團作為晶振頻率的綜合生產企業，為了向客戶提供高信賴性品質的產品，我們始終追求最高品質的產品生產和服務，以「通過對客戶的服務，為社會繁榮和世界和平作貢獻」這樣的公司創業理念作為我們的使命。
       現在我們作為提供電子業必不可少的，在豐富用途被廣泛使用的石英晶體元器件產品以及應用水晶技術的傳感器等新的高附加價值產品的頻率綜合生產廠家，正以企業的繼續成長為目標而努力。

支持240℃高溫回流焊,頂點溫度可以達到260℃等優勢，而受到廣大電子數碼產品廠商的青睞，尤其適用于智能手機，平板電腦，筆記本，以太網等領域。

噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音，可能會導致該進口晶振引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應，從而導致非正常工作。同時，當P通道和N通道都處于打開時，電源功率消耗也會增加；因此，請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
石英振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

輸出波形與測試電路
1.時序表

2.    測試條件
(1)   電源電壓
    超過 150µs，直到電壓級別從 0 %達到 90 % 。
    電源電壓阻抗低于電阻 2Ω。
(2)   其他
   輸入電容低于 15 pF
   5倍頻率范圍或更多測量頻率。
   鉛探頭應盡可能短。
   測量頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3)   其他
    CL包含探頭電容。
    應使用帶有小的內部阻抗的電表。
    使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）

3.    測試電路

NV3225SA ：在頻率電壓控制功能時，進行連接

（1）CMOS 負載 型號： NV3225SA

·

（2） 抗低,電容負載 型號： NV3225SA

·

（3） TTL 負載 型號： NV3225SA

·

（4） LV-PECL 負載 型號： NV3225SA

·

（5）LV-PECL 負載 型號： NV3225SA



（6） LV-PECL 負載 型號： NV3225SA



（7） LVDS 負載 型號： NV3225SA



（8） HCSL 負載 型號： NV3225SA
