首頁進口晶振大河晶振,FCX-07L晶振,1612晶振,貼片晶振

大河晶振,FCX-07L晶振,1612晶振,貼片晶振

規格型號：83004073
頻率：24.000MHZ-80.000MHZ

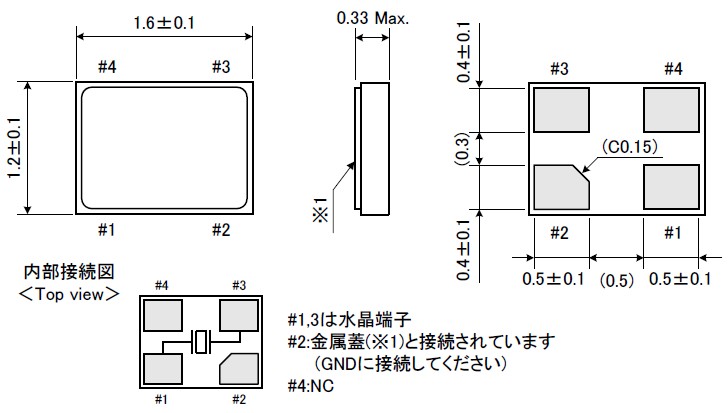

尺寸：1.6*1.2*0.33mm 詳細資料請查看PDF
PDF
產品描述：廣泛適用于監視攝像機,醫用血液細胞分析儀,智能手環,激光打印機,臺式電腦主板等電子產品.

大河晶振,FCX-07L晶振,1612晶振,貼片晶振
參數:頻率范圍24.000MHZ-80.000MHZ
激勵電平: 10μW (Max.100μW )
負載電容:5PF~7PF
工作溫度: -40℃~+85℃
保存溫度: -40℃~+85℃
精度±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
捆包單位：3000pcs/捆
尺寸：超級小體積1.6*1.2*0.33mm
應用：電視游戲機，全自動多功能玩具，電子自動釣魚機，袖珍收音機，LED臺燈等產品。

公司在2008年開發的晶體FCX-07的體積與1989年開發的晶體FCX-01相比，實現了1／160的超小型化。RIVER ELETEC的技術開創了水晶元器件的新市場。電子光束封蓋法”是劃時代的高端技術，是RIVER ELETEC技術力量的佐證，憑借這一尖端的技術，我們成功地開發出世界最小級別的水晶振動子FCX-07。我們水晶片的設計及精細的加工技術、高精度的裝載技術等，也都以其新活的創意和廣泛的應用而發揮著巨大作用，這種技術作為生產小型、高性能產品的力量已日臻成熟。

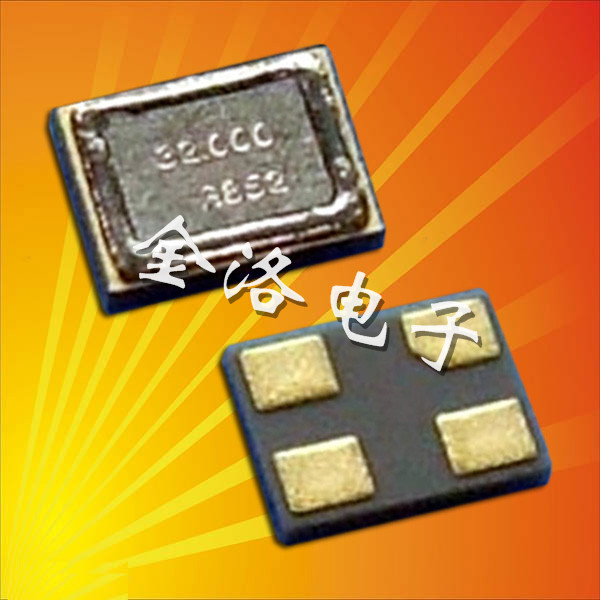

大河晶振,FCX-07L晶振,1612晶振,貼片晶振，表面貼片式金屬外殼四腳1612mm封裝石英晶體諧振器是日本大河晶振中體積最小的一款，采用天然無鉛環保材料，在保證高效的性能和優良的品質的同時，也符合了歐盟的ROHS規定，FCX-07L晶振是一款環保晶振，四個腳的設計可適用現在大多數電子產品的焊盤腳位，編帶式的包裝可對應全自動貼片機器設備的高速自動安裝。

大河晶振型號	FCX-07L晶振,智能手石英晶振
頻率范圍	24.000MHZ~80.000MHZ
頻率公差(25℃)	±7ppm,±10ppm,±15ppm,±20ppm,±30ppm,±50ppm
頻率穩定度超過工作溫度范圍	±10ppm,±15ppm,±20ppm,±30ppm,±50ppm 可指定
操作溫度范圍	-40~+ 85℃，可指定
并聯電容CO	5pF Max.
驅動電平	1-200μW（μW200典型）
負載電容	5pF~7pF,可指定
老化（25℃）	±3 ppm /年最大。
存儲溫度范圍	-40~+85℃

1.操作
請勿用鑷子或任何堅硬的工具，夾具直接接觸晶振的表面。
2.使用環境（溫度和濕度）
請在規定的溫度范圍內使用產品。這個溫度涉及本體的和季節變化的溫度。在高濕環境下，會由于凝露引起故障。請避免凝露的產生。
3.激勵功率
在晶體單元上施加過多驅動力，會導致石英晶體諧振器特性受到損害或破壞。電路設計必須能夠維持適當的激勵功率（請參閱“激勵功率”章節內容）。
4.負極電阻
除非振蕩回路中分配足夠多的負極電阻，否則振蕩或振蕩啟動時間可能會增加（請參閱“關于振蕩”章節內容）。
5.負載電容
振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差。試圖通過強力調整，可能只會導致SMD晶振不正常的振蕩。在使用之前，請指明該振動電路的負載電容（請參閱“負載電容”章節內容）。
