首頁進口晶振石英晶體振蕩器,愛普生有源晶振,SG-3030LC

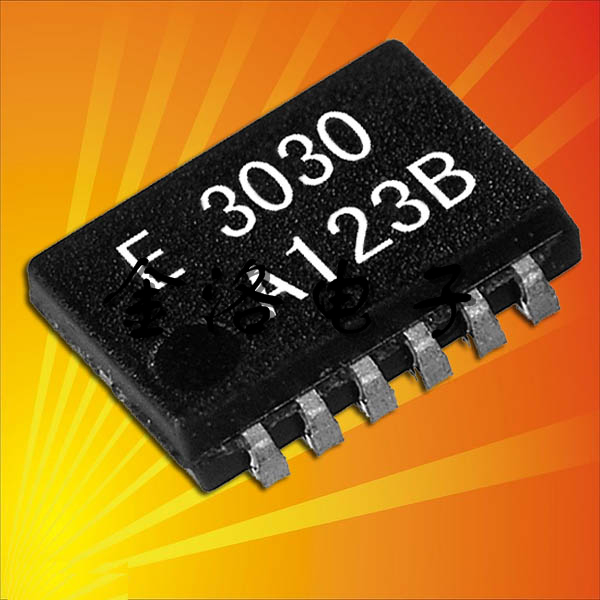

石英晶體振蕩器,愛普生有源晶振,SG-3030LC

規格型號：4788503
頻率：32.768KHZ

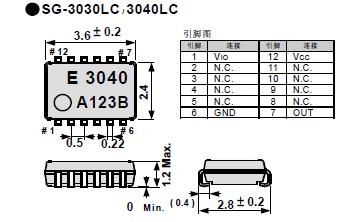

尺寸：3.6x2.8x1.2mm詳情請參考PDF資料
PDF
產品描述：石英晶體振蕩器,愛普生有源晶振,SG-3030LC,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接S...

石英晶體振蕩器,愛普生有源晶振,SG-3030LC,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

項目	符號	規格說明		條件
項目	符號	SG-3030LC/JF/JC	SG-3040LC/JC	條件
輸出頻率范圍	f₀	32.768kHz
電源電壓	V_cc	1.5V to 5.5V	0.9V to 3.6V
接口電源電壓	V_io	1.5V to 5.5V	0.9V to 3.6V
儲存溫度	T_stg	-55°C to +125°C		裸存
工作溫度	T_use	-40°C to +85°C
頻率穩定度	f_tol	5±23×10^-6		+25 °C,V_cc=3.3V (SG-3040:Vcc=1.2V)
頻率溫度特征	fo-Tc	+10×10^-6/-120×10^-6		-20°C to +70° C (+25°C 為基準溫度)
頻率電壓特征	fo-V_cc	2×10^-8/V Max	5×10^-8/V Max	+25°C
功耗	lcc	2μA Max.	3.1μA Max.	3.3V,無負載條件
占空比	SYM	45% to 55%		1/2 V_cc(V_io) 級別(SG-3040:V_io1.2V to3.6V)
輸出電壓	V_oH	V_io-0.4V Min.		l_oH=0.4mA (SG-3040:V_io1.2V to 3.6V
輸出電壓	V_OL	0.4V Max		l_ol=0.4mA (SG-3040:V_io1.2V to 3.6V
輸出負載條件(CMOS)	L_CMOS	15pF Max.		CMOS 負載
上升/下降時間	t_r/t_f	200ns Max.	100ns Max.	CMOS 負載:20% Vcc(V_io)to 80% Vcc(V_io)極, (SG-3040:V_io=1.2V to 3.6V)
振蕩啟動時間	t_str	1s Max.	3s Max.	電源電壓最低時,所需時間為0秒 +25 °C(SG-3030:V_cc=2.0Vto5.0V)
頻率老化	f_aging	±5 ×10^-6 / 年 Max		+25°C,第一年 V_cc=3.3V

晶振是一種易碎元器件，1，對于晶振的保存方式，首先要考慮其周圍的潮濕度，做好防擠壓措施，放在干燥通風的地方，使其晶體避免受潮導致其他電氣參數發生變化.2，其次對于易碎的晶振器件要做好防震措施，不宜放在較高的貨架上，在使用的過程，也不宜使晶振跌落，一般來說，從高空跌落的晶振不應再次使用.3，在晶振焊錫過程中，其焊錫的溫度不宜過高，焊錫時間也不宜過長，防止晶體因此發生內變，而產生不穩定.4，晶振外殼需要接地時，應該確保外殼和引腳不被意外連通而導致短路.從而導致晶體不起振，5，保證兩條引腳的焊錫點不相連，否則也會導致晶體停振，6，對于需要剪腳的晶振，應該注意機械應力的影響。7，焊錫之后，要進行清洗，以免絕緣電阻不符合要求
